更新管理員

更新管理員會為 VM 執行更新。更新管理員會與系統整合服務供應商提供的用戶端協調。用戶端會提供更新酬載，並協調整體車輛更新。更新程序包含下列步驟：

1. 就緒：沒有更新正在進行。
2. 準備：更新管理員會將更新寫入磁碟，但不會啟用更新。
3. 啟用：更新管理員會啟用準備好的更新，以便在重新啟動後生效。
4. 提交：更新管理工具會永久套用更新。

圖 1. Update Manager 的高階作業。

更新管理員支援系統更新和服務套件更新，詳情請參閱本頁說明。

系統更新

Android 作業系統會使用兩組稱為「插槽」的分區，但一次只會啟用一個插槽。系統更新會將一組新的分割區寫入非作用中插槽，並在下次重新啟動時切換作用中插槽。如要進一步瞭解如何建構系統更新，請參閱「A/B 系統更新」。

服務組合更新

在 AAOS SDV 中，服務套件會將服務封裝在 APEX 內。服務套件更新會在暫時性工作階段中，暫存新的 APEX 檔案。系統會在重新啟動後啟用這些更新的套件組合。如要進一步瞭解如何建構服務套件 APEX，請參閱「服務套件更新」。

狀態機器

用戶端的要求和系統服務的事件會驅動 Update Manager 狀態機器。更新管理員的設計目標是具備復原能力，即使在發生非預期的重新啟動或當機情況後，也能復原狀態並繼續更新程序。

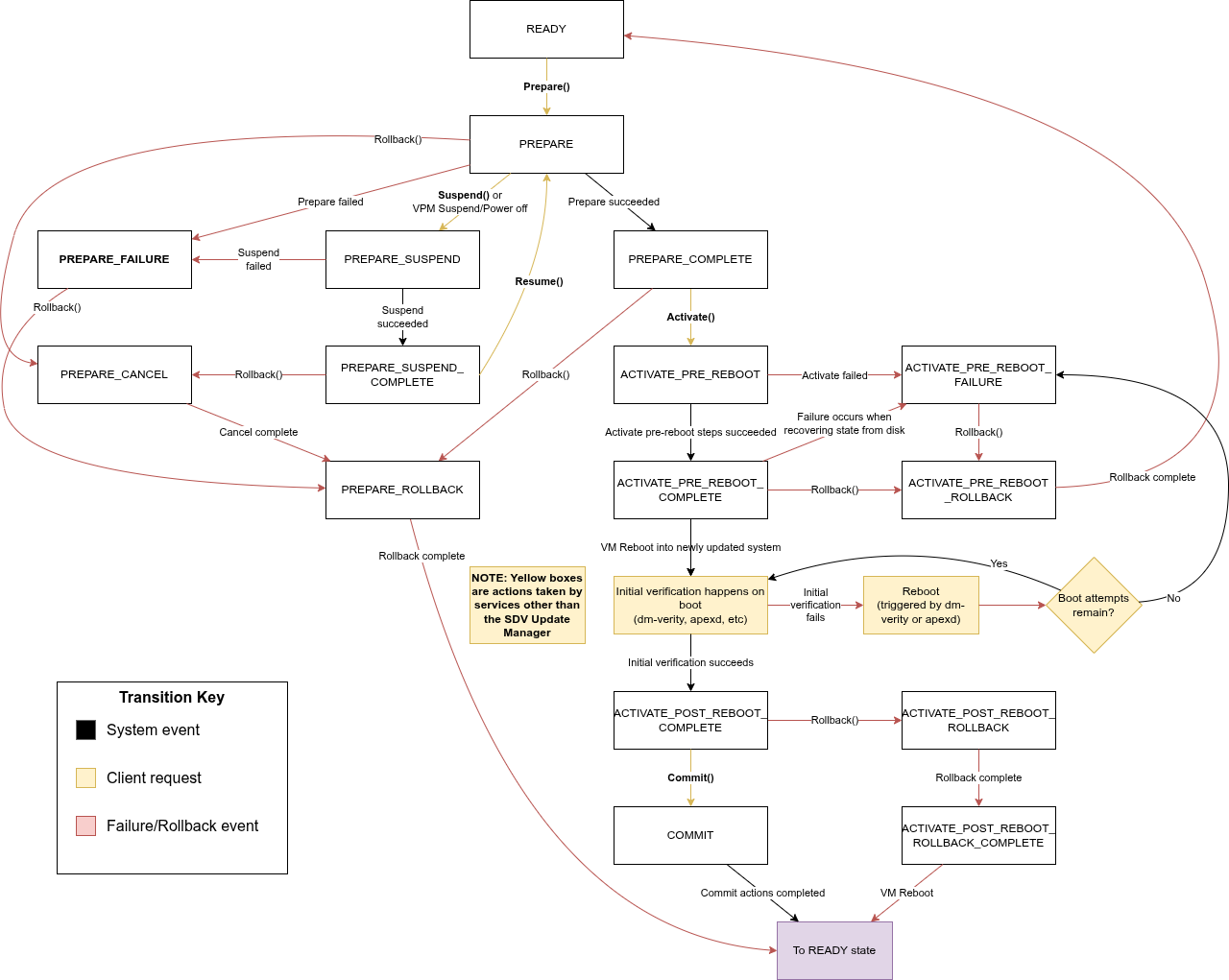

圖 2. 更新 Manager 狀態機器。

API

更新管理工具提供 API，可透過狀態機驅動更新程序。API 使用 VSIDL，支援位於任何 VM 的用戶端 (支援 SDV Comms)，並提供要求失敗通知。

安全性與存取權

系統會使用授權政策限制 API 存取權。只有授權用戶端可以呼叫 Update Manager。

最新動態

由於更新作業可能需要長時間執行，因此 Update Manager 提供非同步狀態更新。用戶端必須訂閱狀態更新，才能監控狀態。

管理訂閱

• 訂閱：用戶端會呼叫 SubscribeToStatusUpdates() 方法，訂閱狀態更新：

  rpc SubscribeToStatusUpdates(SubscribeToStatusUpdatesRequest)
      returns (SubscribeToStatusUpdatesResponse) {}

  message SubscribeToStatusUpdatesRequest {}

  message SubscribeToStatusUpdatesResponse {}


  呼叫 SubscribeToStatusUpdates() 之前，用戶端必須啟動實作 UpdateManagerListenerService 的 RPC 介面。

• 取消訂閱：如要停止接收狀態更新，用戶端可以呼叫 UnsubscribeFromStatusUpdates()：

  rpc UnsubscribeFromStatusUpdates(UnsubscribeFromStatusUpdatesRequest)
      returns (UnsubscribeFromStatusUpdatesResponse) {}

  message UnsubscribeFromStatusUpdatesRequest {}

  message UnsubscribeFromStatusUpdatesResponse {}


UpdateManagerListenerService

呼叫 UpdateManagerService 上的 SubscribeToStatusUpdates() 的用戶端必須實作下列服務，才能接收狀態更新：

service UpdateManagerListenerService {
  /* Called when there is a status update from the Update Manager. */
  rpc OnStatusUpdate(OnStatusUpdateRequest) returns (OnStatusUpdateResponse) {}
}

message OnStatusUpdateRequest {
  oneof status_update {
    UpdateManagerStatus update_manager_status = 1;
    UpdateProgress update_progress = 2;
  }
}

message OnStatusUpdateResponse {}

OnStatusUpdateRequest 會使用 status_update 欄位傳送下列其中一則訊息：

1. UpdateManagerStatus：在更新管理員的狀態變更時傳送。
2. UpdateProgress：在 PREPARE 和 ACTIVATE_PRE_REBOOT 狀態期間傳送，表示更新進度，因為這個程序可能需要相當長的時間。

狀態和錯誤訊息

狀態訊息包含狀態和任何失敗情形的詳細資料：

• UpdateManagerStatus：回報更新的目前階段和任何失敗原因：

  message UpdateManagerStatus {
    /* The current state of the update */
    UpdateState update_state = 1;
    /* The reason for the failure, if the update failed */
    FailureReason failure_reason = 2;
  }

  enum UpdateState {
    /* The Update Manager is ready to accept a new update. */
    READY = 0;
    /* An update is being prepared. */
    PREPARE = 1;
    /* The update failed during the prepare step. Roll back the update to start a
     *   new update. */
    PREPARE_FAILURE = 2;
    /* The update was prepared successfully. */
    PREPARE_COMPLETE = 3;
    /* A rollback has started from the prepare step. When complete, transitions
     *   to READY. */
    PREPARE_ROLLBACK = 4;
    /* The prepared update is being activated. */
    ACTIVATE_PRE_REBOOT = 5;
    /* The update failed during the activate step before the reboot. Roll back the
     *   update to start a new update. */
    ACTIVATE_PRE_REBOOT_FAILURE = 6;
    /* The update was activated successfully. Reboot to complete activation. */
    ACTIVATE_PRE_REBOOT_COMPLETE = 7;
    /* A rollback has started from the activate pre-reboot step. When complete,
     *   transitions to READY. */
    ACTIVATE_PRE_REBOOT_ROLLBACK = 8;
    /* An update was successfully activated after the reboot. The update needs to
     *   be committed or rolled back to be completed. */
    ACTIVATE_POST_REBOOT_COMPLETE = 9;
    /* A rollback has started from the activate post-reboot step. */
    ACTIVATE_POST_REBOOT_ROLLBACK = 10;
    /* The rollback was completed successfully. Reboot to complete the
     *   rollback. */
    ACTIVATE_POST_REBOOT_ROLLBACK_COMPLETE = 11;
    /* The update is being committed. When complete, transitions to READY */
    COMMIT = 12;
    /* The prepare request is being cancelled */
    PREPARE_CANCEL = 13;
    /* The system update has started suspending */
    PREPARE_SUSPEND = 14;
    /* The system update has finished suspending */
    PREPARE_SUSPEND_COMPLETE = 15;
  }

  message FailureReason {
    /* The original error that triggered the failure */
    ErrorCode error_code = 1;
    /* Binder error message for most ErrorCodes. */
    string error_message = 2;
  }

  enum ErrorCode {
    Unspecified = 0;
    /* Error from UpdateEngine service */
    UpdateEngineError = 1;
    // Error from the ApexService
    ApexServiceError = 2;
    // Error from the BootControlService
    BootControlServiceError = 3;
    // Error from the VoldService
    VoldServiceError = 4;
  }


• UpdateProgress：在系統更新期間，回報 Update Engine 的目前狀態：

  message UpdateProgress {
    /* Matches the enum UpdateStatus from the UpdateEngine service. */
    int32 status_code = 1;

    /* A value ranging from 0.0 to 1.0, 1.0 representing the process is complete. */
    float percentage = 2;
  }



立即取得狀態

您隨時可以呼叫 GetStatus() 擷取目前狀態和酬載。SystemUpdatePayload 和 ServiceBundleUpdatePayload 訊息的說明請參閱「準備」一節。

rpc GetStatus(GetStatusRequest) returns (GetStatusResponse) {}

message GetStatusRequest {}

message GetStatusResponse {
  /* The status of the Update Manager */
  UpdateManagerStatus update_manager_status = 1;
  /* The current update payload, if one has been set through the Prepare() request */
  oneof payload {
    SystemUpdatePayload system_update_payload = 2;
    ServiceBundleUpdatePayload service_bundle_update_payload = 3;
  }
}

準備

Prepare 要求會開始更新程序 (暫存酬載)，但系統會等待啟動更新：

rpc Prepare(PrepareRequest) returns (PrepareResponse) {}

message PrepareRequest {
  oneof payload {
    SystemUpdatePayload system_update_payload = 1;
    ServiceBundleUpdatePayload service_bundle_update_payload = 2;
  }
}

message PrepareResponse {}

如果要求有效，狀態會轉換為 PREPARE，而 Update Manager 會開始更新。

酬載類型會決定更新類型。

系統更新酬載

系統更新會使用 SystemUpdatePayload 資料，這需要無線 (OTA) 更新映像檔的路徑。其他參數會從圖片剖析，但您可以指定這些參數來覆寫剖析值。

message SystemUpdatePayload {
  /* Absolute path to the update image (e.g., /updates/ota_update.zip) */
  string payload = 1;

  /* Offset (in bytes) into the payload where the payload binary starts. */
  optional int64 payload_offset = 2;

  /* The amount of data (in bytes) to read from "payload" as the update payload. */
  optional int64 payload_size = 3;

  /* The header key value pairs to apply with the payload. */
  map<string, string> header_key_value_pairs = 4;
}

更新管理員會處理 OTA 映像檔 (由用戶端在 /data/ota_package 目錄中提供)，以執行安裝後步驟，但不會切換啟用的開機插槽。接著，如果成功，就會轉換為 PREPARE_COMPLETE 狀態；如果失敗，則會轉換為 PREPARE_FAILURE 狀態。

暫停系統更新

你只能暫停系統更新程序，這項要求僅在 PREPARE 狀態下有效。

• 暫停：暫停更新，並透過 PREPARE_SUSPEND 轉換狀態。

  rpc Suspend(SuspendRequest) returns (SuspendResponse) {}

  message SuspendRequest {}

  message SuspendResponse {}


  成功後，狀態會轉換為 PREPARE_SUSPEND_COMPLETE。如果失敗，狀態會轉換為 PREPARE_FAILURE。

• 繼續：繼續暫停的更新。這項優惠僅適用於PREPARE_SUSPEND_COMPLETE州。

  rpc Resume(ResumeRequest) returns (ResumeResponse) {}

  message ResumeRequest {}

  message ResumeResponse {}


  狀態會轉換回 PREPARE 狀態。

服務套裝組合更新酬載

服務套件更新會使用 ServiceBundleUpdatePayload，其中包含 APEX 檔案的路徑，並設定啟動嘗試次數上限。

message ServiceBundleUpdatePayload {
  /* Absolute path to an .apex file. Multiple .apex files can be included. */
  repeated string apex_path = 1;

  /* Number of boots to attempt activation before aborting. Must be > 0. */
  int32 boot_attempts = 2;
}

更新管理員會驗證 APEX 檔案是否正確簽署，並在工作階段中暫存這些檔案。成功後，狀態會轉換為 PREPARE_COMPLETE。如果失敗，狀態會轉換為 PREPARE_FAILURE。

啟用

Activate 要求會在下次重新啟動時啟用準備好的更新。

rpc Activate(ActivateRequest) returns (ActivateResponse) {}

message ActivateRequest {}

message ActivateResponse {}

重新啟動前

更新管理員會在啟動更新時轉換為 ACTIVATE_PRE_REBOOT 狀態。更新管理員也會建立使用者資料檢查點，在系統重新啟動時生效。

啟動動作會因更新類型而異：

• 系統更新：系統會執行安裝後步驟，並設定開機插槽，以便在下次重新啟動時切換。
• 服務套件更新：系統會將暫存的 APEX 工作階段標示為可啟用。

如果系統順利啟動更新，狀態會轉換為 ACTIVATE_PRE_REBOOT_COMPLETE，表示 VM 已準備好重新啟動。否則，狀態會轉換為 ACTIVATE_PRE_REBOOT_FAILURE。

重新啟動後

重新啟動後，系統會以檢查點模式啟動。在此模式下，系統不會將任何變更提交至永久儲存空間的使用者資料分割區。如果系統無法順利提交更新，就會將這些變更還原為初始狀態。

啟動次數上限

在下列任一情況下，系統會將使用者資料分割區的變更還原：

• 用戶端會傳送明確的 Rollback() 要求，並重新啟動系統。
• 系統啟動次數過多，但用戶端未呼叫 Commit() 或 Rollback()。每種更新類型的啟動次數上限不同：
  • 系統更新：由 BootControl 實作設定。舉例來說，Cuttlefish 裝置所用實作的預設限制為七次啟動。
  • 服務套件更新：用戶端提供的 ServiceBundleUpdatePayload 的 boot_attempts 欄位會在提出 Prepare() 要求時設定此值。

驗證

系統隨後會驗證更新：

• 系統更新： dm-verity 會檢查更新後的插槽是否損毀。
• 服務套件更新： apexd 會檢查每個 APEX 的簽章，並將 APEX 的映像檔掛接到檔案系統。

如果驗證成功，狀態會轉換為 ACTIVATE_POST_REBOOT_COMPLETE。Update Manager 會等待 Commit() 或 Rollback()。

如果驗證失敗，系統會重新啟動。當系統達到啟動限制時，系統會還原為原始狀態：

• 系統更新：系統會還原至原始插槽。
• 服務套件更新：系統會捨棄更新的 APEX，並重新啟用原始 APEX。

如果任何更新類型的驗證失敗，系統會在還原原始狀態後，將狀態轉換為 ACTIVATE_PRE_REBOOT_FAILURE。

復原

Rollback 要求會開始將系統還原至更新前的狀態。

rpc Rollback(RollbackRequest) returns (RollbackResponse) {}

message RollbackRequest {}

message RollbackResponse {}

您可以在許多狀態下提出 Rollback() 要求。系統會根據初始狀態採取不同動作，並進入不同狀態：

修訂版本

這項要求表示更新已順利完成，且所有變更都會永久套用。

rpc Commit(CommitRequest) returns (CommitResponse) {}

message CommitRequest {}

message CommitResponse {}

執行提交動作時，狀態會轉換為 COMMIT：

• 系統更新：更新管理員會將啟動標示為成功，防止日後復原，並在後續啟動時選取這個插槽。
• 服務套件更新：更新管理員會將暫存的 APEX 工作階段標示為成功，關閉更新工作階段，並永久啟用套件。

系統提交更新後，更新管理員會提交使用者資料檢查點。系統會將啟動期間寫入的所有新使用者資料提交至永久儲存空間。更新管理員會返回 READY，表示更新完成。

解除安裝 APEX

UninstallApex 要求會移除服務套裝組合的 /data 版本。您可以在任何狀態下呼叫 UninstallApex，但 VM 必須重新啟動，解除安裝才會生效。因此，請避免在更新期間呼叫 UninstallApex。UninstallApex 不會移除預先安裝的 APEX、清除 APEX 資料，或移除閒置的 APEX 版本。

rpc UninstallApex(UninstallApexRequest) returns (UninstallApexResponse) {}

message UninstallApexRequest {
  message ApexInfo {
    string module_name = 1;
    int64 version_code = 2;
  }
  repeated ApexInfo apexes = 1;
}

message UninstallApexResponse {}
