En este artículo, se especifican los requisitos para que los auriculares con conector de 3.5 mm funcionen de forma uniforme en todo el ecosistema de Android.
Los fabricantes de dispositivos deben consultar la especificación del conector de 3.5 mm y el documento de definición de compatibilidad de Android (CDD) para conocer los requisitos adicionales.
Funciones
| Función | Compatibilidad con accesorios |
|---|---|
| Salida de audio estéreo | Obligatorio |
| Entrada de audio (micrófono) | Obligatorio |
| Terrestre | Obligatorio |
Asignación de controles y funciones
| Función de control | Compatibilidad con accesorios | Descripción |
|---|---|---|
| Función A | Obligatorio | Reproducir/pausar/hook (presionar brevemente), Trigger Assist (mantener presionado) y Siguiente (presionar dos veces) |
| Función B | Opcional | Volumen + |
| Función C | Opcional | Vol- |
| Función D | Opcional | Reservado (los dispositivos Pixel lo usan para iniciar comandos por voz) |
Asigna funciones a los botones de la siguiente manera:
- Todos los auriculares con un solo botón deben implementar la función A.
- Los auriculares con varios botones deben implementar funciones según el siguiente patrón:
- 2 funciones: A y D
- 3 funciones: A, B y C
- 4 funciones: A, B, C y D
Mecánicos
| Función | Compatibilidad con accesorios | Notas |
|---|---|---|
| Enchufe de 4 conductores de 3.5 mm | Obligatorio | Ref.: Estándar EIAJ-RC5325A |
| Orden de pines de CTIA (LRGM) | Obligatorio | Excepto en regiones con requisitos legales para el pinout de OMTP |
| Orden de pinout de OMTP (LRMG) | Opcional | |
| Micrófono | Obligatorio | No debe estar obstruido cuando se operan los controles de los auriculares. |
Eléctrico
| Función | Compatibilidad con accesorios | Descripción |
|---|---|---|
| Impedancia del altavoz de auriculares | 16 ohmios o más | Se recomienda entre 32 y 300 ohmios |
| Resistencia de CC del micrófono | 1,000 ohmios o más | Las características del micrófono deben cumplir con el artículo 5.4 Grabación de audio del CDD de Android actual. |
| Impedancia equivalente de la función de control* | 0 ohmios | [Función A] Reproducir/pausar/enganchar |
| Resistencia de 240 ohmios ± 1% | [Función B] | |
| Resistencia de 470 ohmios ± 1% | [Función C] | |
| Resistencia de 135 ohmios ± 1% | [Función D] |
*Impedancia total desde el terminal positivo del micrófono hasta GND cuando se presiona el botón con una polarización de micrófono de 2.2 V aplicada a través de una resistencia de 2.2 kΩ
En los siguientes diagramas, el botón A se asigna a la función A, el botón B a la función B, y así sucesivamente.
Circuitos de prueba de auriculares de referencia

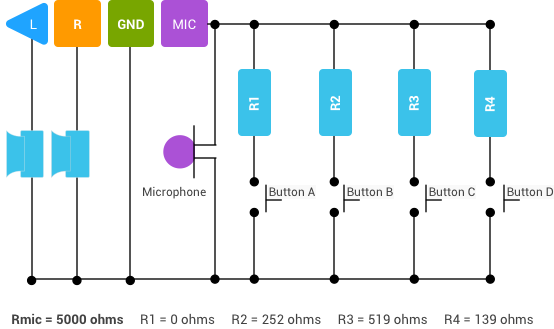

En el siguiente diagrama del circuito de prueba de auriculares de referencia 1, se muestra el pinout de CTIA para un enchufe de 4 segmentos. Para el pinout OMTP, cambia las posiciones de los segmentos MIC y GND.
Figura 1: Circuito de prueba de referencia del auricular 1

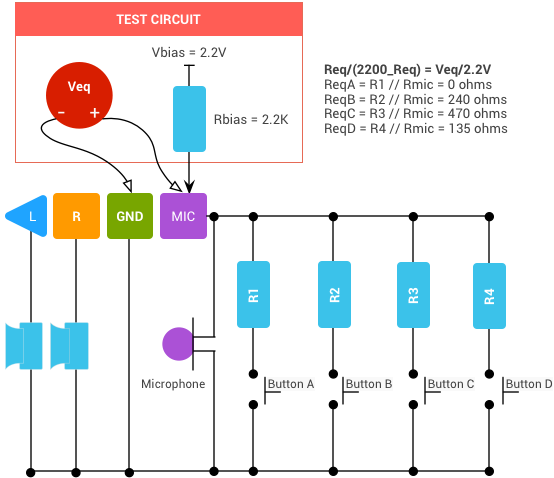

En el siguiente diagrama del circuito de prueba de auriculares de referencia 2, se muestra cómo se modifican los valores reales de los resistores (R1 a R4) para cumplir con esta especificación.
Figura 2: Circuito de prueba de referencia de auriculares 2
La resistencia real de los botones en paralelo con el micrófono (R1-R4) se basa en la resistencia de la cápsula del micrófono (Rmic) y los valores de impedancia equivalentes (ReqA-ReqD). Usa la siguiente fórmula:
ReqN=(Rmic*Rn)/(Rmic+Rn)
Donde Rn es la resistencia real de un botón, ReqN es el valor de impedancia equivalente de ese botón (proporcionado) y Rmic es el valor de impedancia del micrófono.
En el ejemplo anterior, se supone una impedancia de micrófono de 5 kΩ (Rmic). Para lograr una impedancia R4 equivalente de 135 ohmios (ReqD), el valor real de la resistencia (R4) debe ser de 139 ohmios.
