סקירה כללית של המחיצות

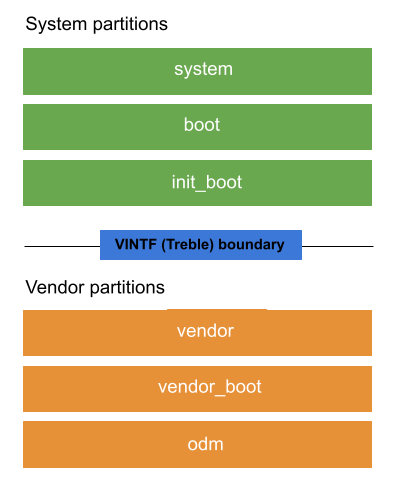

מכשירי Android מכילים כמה מחיצות או חלקים ספציפיים בנפח האחסון שמשמשים לאחסון חלקים ספציפיים בתוכנה של המכשיר. כל מחיצה מכילה תמונת מחיצה (קובץ IMG) או תמונת מצב של כל התוכנה של המחיצה. באיור 1 מוצג הפריסה של מחיצות הליבה במכשיר:

איור 1. פריסה של מחיצות ליבה.

המחיצות מסווגות לשלוש קטגוריות:

• מחיצות מערכת הן מחיצות שמתעדכנות כשמעדכנים את מערכת ההפעלה ותכונות אחרות. ‫system, boot ו-init_boot הן מחיצות ליבה של המערכת.

• מחיצות של ספקים מכילות קוד ספציפי למכשיר ולחומרה, שאולי לא יעודכן אף פעם אחרי ההשקה הראשונית. המחיצות vendor,‏ vendor_boot ו-odm הן מחיצות ליבה של הספק.

• מחיצות שלא ניתן לעדכן הן מחיצות שהתוכן שלהן לא מתעדכן או מתעדכן בנתוני משתמשים.

קוד במחיצות של המערכת והספק יכול ליצור אינטראקציה באמצעות ממשק יציב שנקרא ממשק הספק (VINTF).

מחיצות מערכת

בהמשך מפורטות כל מחיצות המערכת והשימוש בהן:

• boot מחיצה. המחיצה הזו מכילה תמונת ליבה גנרית (GKI). המחיצה הזו מכילה גם את ה-ramdisk הגנרי במכשירים שהושקו עם Android מגרסה 12 ומטה. מידע נוסף על ramdisk גנרי זמין במאמר בנושא תוכן של תמונת ramdisk גנרית.

• מחיצת init_boot (Android מגרסה 13 ואילך). המחיצה הזו מכילה ramdisk כללי. ב-Android 11 וב-Android 12, ה-ramdisk הכללי נמצא במחיצה boot.

• system מחיצה. המחיצה הזו מכילה את קובץ אימג' של המערכת שמשמש למוצרי OEM.

• system_ext מחיצה. המחיצה הזו מכילה משאבי מערכת ומודולים קנייניים של המערכת שמרחיבים את קובץ אימג' של המערכת המשותפת במחיצה system.

• system_dlkm מחיצה. המחיצה הזו מכילה מודולים של GKI. מידע נוסף על החלוקה הזו זמין במאמר הטמעה של חלוקת מודולים ב-GKI.

• product מחיצה. המחיצה הזו יכולה להכיל מודולים ספציפיים למוצר שלא נכללים בחבילה עם מחיצות אחרות.

• pvmfw מחיצה. במחיצה הזו מאוחסן קושחת המכונה הווירטואלית המוגנת (pvmfw), שהוא הקוד הראשון שפועל במכונות וירטואליות מוגנות. מידע נוסף זמין במאמר Protected Virtual Machine Firmware.

• generic_bootloader מחיצה. המחיצה הזו מכילה את טוען האתחול הגנרי.

מחיצות של ספקים

בהמשך מופיעה רשימה של כל המחיצות של הספקים והשימוש בהן:

• vendor_boot מחיצה. המחיצה הזו מכילה קוד הפעלה ספציפי לספק. מידע נוסף זמין במאמר בנושא מחיצות אתחול של ספקים.

• recovery מחיצה. במחיצה הזו מאוחסן קובץ אימג' לשחזור מערכת ההפעלה, שממנו מתבצעת האתחול במהלך תהליך העדכון דרך האוויר (OTA). מכשירים שתומכים בעדכונים חלקים יכולים לאחסן את תמונות השחזור כ-ramdisk שכלול בתמונת boot או init_boot. מידע נוסף על עדכונים ללא הפרעה זמין במאמר עדכוני A/B (ללא הפרעה).

• misc מחיצה. המחיצה הזו משמשת את מחיצת השחזור והיא בגודל 4 KB או יותר.

• vbmeta מחיצה. המחיצה הזו מכילה את המידע על הפעלה מאומתת לכל המחיצות. המידע הזה מאמת שהתמונות שהותקנו בכל מחיצה הן מהימנות. מידע נוסף על הפעלה מאומתת זמין במאמר הפעלה מאומתת.

• vendor מחיצה. המחיצה הזו מכילה קובץ בינארי ספציפי לספק שלא מספיק כללי כדי להפיץ אותו ל-AOSP.

• vendor_dlkm מחיצה. המחיצה הזו מכילה מודולים של ליבת הספק. אחסון מודולים של ליבת הספק במחיצה הזו במקום במחיצה vendor מאפשר לעדכן מודולים של ליבת המערכת בלי לעדכן את המחיצה vendor. מידע נוסף על מחיצות DKLM של ספקים ו-ODM

• odm מחיצה. המחיצה הזו מכילה התאמות אישיות של יצרן עיצוב מקורי (ODM) לחבילות תמיכה בלוח (BSP) של ספק מערכת על שבב (SoC). התאמות אישיות כאלה מאפשרות ליצרני ציוד מקורי להחליף או להתאים אישית רכיבי SoC, וליישם מודולים של ליבת מערכת ההפעלה לרכיבים ספציפיים ללוח, דמונים ותכונות ספציפיות ליצרני ציוד מקורי בשכבות הפשטה של חומרה (HAL). המחיצה הזו היא אופציונלית. בדרך כלל, המחיצה הזו משמשת לאחסון התאמות אישיות, כדי שמכשירים יוכלו להשתמש בתמונה יחידה של ספק עבור כמה מק"טים של חומרה. מידע נוסף זמין במאמר בנושא מחיצות ODM.

• odm_dlkm מחיצה. המחיצה הזו מיועדת לאחסון מודולים של ליבת ODM. אחסון מודולים של ליבת ODM במחיצה הזו, במקום במחיצה odm, מאפשר לעדכן מודולים של ליבת ODM בלי לעדכן את המחיצה odm. מידע נוסף על מחיצות DKLM של ספקים ו-ODM

• radio מחיצה. המחיצה הזו מכילה את תמונת הרדיו והיא נדרשת רק למכשירים שכוללים רדיו עם תוכנה ספציפית לרדיו במחיצה ייעודית.

מחיצות שלא ניתן לעדכן

בהמשך מופיעה רשימה של כל המחיצות שלא ניתן לעדכן ושימושיהן:

• cache מחיצה. המחיצה הזו מכילה נתונים זמניים והיא אופציונלית אם המכשיר משתמש בעדכונים חלקים. המחיצה הזו לא צריכה להיות ניתנת לכתיבה מתוכנת האתחול, אבל היא צריכה להיות ניתנת למחיקה. גודל המחיצה תלוי בסוג המכשיר ובנפח האחסון הזמין ב-userdata. בדרך כלל, נפח של 50 עד 100 MB מספיק.

• userdata מחיצה. המחיצה הזו מכילה אפליקציות ונתונים שהמשתמש התקין, כולל נתוני התאמה אישית.

• metadata מחיצה. אם המכשיר משתמש בהצפנת מטא-נתונים, המחיצה הזו מכילה את המפתח להצפנת המטא-נתונים. גודל המחיצה הזו הוא 16 MB או יותר, היא לא מוצפנת והנתונים שלה לא מצולמים. המחיצה הזו נמחקת כשמבצעים איפוס להגדרות המקוריות של המכשיר.

כללים והמלצות לעדכון מחיצות

מומלץ לעדכן את כל מחיצות המערכת כמכלול אחד ואת כל מחיצות הספק כמכלול אחר. על ידי עדכון של כל קבוצת המחיצות, אפשר לבדוק ולוודא שהממשקים בין התמונות בכל מחיצה נשארים יציבים.

לא משנה איך מעדכנים את המחיצות, צריך לעדכן את המחיצות הבאות בגלל תלות הדוקה בין רכיבים שונים וחוסר בממשקי API יציבים:

• המחיצות boot ו-system_dlkm
• המחיצות init_boot,‏ system,‏ system_ext ו-product

מחיצות דינמיות

מכשירים עם Android 11 ומעלה יכולים לתמוך במחיצות דינמיות, שהן מערכת חלוקה למחיצות במרחב המשתמש ב-Android. המערכת הזו מאפשרת ליצור מחיצות, לשנות את הגודל שלהן או למחוק אותן במהלך עדכונים דרך האוויר (OTA). מידע נוסף זמין במאמר בנושא מחיצות דינמיות.

וריאציות של מוצרים ב-Soong

מערכת ה-build של Soong משתמשת בווריאציות של תמונות כדי לפצל את יחסי התלות של ה-build. מודולים מקוריים (/build/soong/cc) יכולים לשנות מודולים של תהליכי מערכת למודולים של וריאציות ליבה, ומודולים של תהליכי ספקים למודולים של וריאציות ספקים. מודול בווריאציה אחת של תמונה לא יכול לקשר למודולים אחרים בווריאציה אחרת של תמונה.

ב-Android מגרסה 12 ואילך, מודול מערכת עם vendor_available: true יוצר וריאנט של ספק בנוסף לווריאנט הליבה. כדי ליצור וריאציית מוצר, צריך להגדיר את product_available: true. חלק מהספריות של VNDK ללא product_available: true לא זמינות למודולים של מוצרים.
