相機擴充功能驗證工具

裝置製造商可使用攝影機擴充功能驗證工具，確認攝影機擴充功能 OEM 供應商程式庫是否正確導入。這項工具包含自動和手動驗證測試。

  • 自動驗證測試：驗證廠商程式庫介面是否正確導入。舉例來說，如果擷取圖片需要 CaptureProcessor，測試會驗證 ImageCaptureExtenderImpl#getCaptureStages() 是否傳回擷取圖片所需的 CaptureStage 執行個體。

  • 手動驗證測試：驗證預覽和拍攝的圖片效果和品質。舉例來說，裝置製造商可透過這些測試手動驗證臉部修飾效果是否正確套用，或散景強度是否足夠。

驗證工具的原始碼是 擴充功能測試應用程式的一部分，位於 Android Jetpack 存放區。

建構相機擴充功能驗證工具

如要建構擴充功能驗證工具，請按照下列步驟操作：

  1. 下載 Android Jetpack 程式庫原始碼。詳情請參閱「Android Jetpack README」的「Checking out the Code」(查看程式碼)一節。

  2. 建構 extensionstestapp APK。以利執行手動驗證測試。

      cd path/to/checkout/frameworks/support/
  ./gradlew camera:integration-tests:camera-testapp-extensions:assembleDebug

    APK 會輸出至下列路徑：

      path/to/checkout/out/androidx/camera/integration-tests/camera-testapp-extensions/build/outputs/apk/debug/camera-testapp-extensions-debug.apk

  3. 建構 androidTest APK。這個 APK 可執行自動驗證測試。

      cd path/to/checkout/frameworks/support/
  ./gradlew camera:integration-tests:camera-testapp-extensions:assembleAndroidTest

    APK 會輸出至下列路徑：

      path/to/checkout/out/androidx/camera/integration-tests/camera-testapp-extensions/build/outputs/apk/androidTest/debug/camera-testapp-extensions-debug-androidTest.apk

執行自動驗證測試

如要執行自動驗證測試，請安裝 extensionstestapp 和 androidTest APK。

  • extensionstestapp APK

      adb install -r path/to/checkout/out/androidx/camera/integration-tests/camera-testapp-extensions/build/outputs/apk/debug/camera-testapp-extensions-debug.apk

  • androidTest APK

      adb install -r path/to/checkout/out/androidx/camera/integration-tests/camera-testapp-extensions/build/outputs/apk/androidTest/debug/camera-testapp-extensions-debug-androidTest.apk

執行所有自動化測試

安裝 APK 後，如要執行所有自動化測試來驗證供應商程式庫實作，請執行下列指令：

adb shell am instrument -w -r androidx.camera.integration.extensions.test/androidx.test.runner.AndroidJUnitRunner

如果所有測試都通過，系統會傳回「OK」結果。否則，所有測試完成後，最終測試報告會在終端機中顯示失敗。

automated_validation_result-pass

圖 1. 自動化測試結果為「OK」

automated_validation_result-fail

圖 2. 自動化測試結果顯示失敗

執行特定類別的自動化測試

如要執行特定類別的自動化測試，請指定目標類別的名稱和路徑。以下範例顯示執行 ImageCaptureTest 類別測試的指令：

adb shell am instrument -w -r -e class **androidx.camera.integration.extensions.ImageCaptureTest** androidx.camera.integration.extensions.test/androidx.test.runner.AndroidJUnitRunner

執行手動驗證測試

手動驗證測試位於擴充功能測試應用程式中。安裝並啟動擴充功能測試應用程式後，請輕觸右上方的選單項目，切換至驗證工具模式。

切換至驗證工具模式後，第一頁會列出所有包含 REQUEST_AVAILABLE_CAPABILITIES_BACKWARD_COMPATIBLE 功能的攝影機。如果相機不支援任何擴充功能模式，對應的清單項目會顯示為灰色。

camera_validation_result-initial

圖 3. 驗證工具模式

輕觸其中一個攝影機，即可查看要測試的擴充功能模式。所選攝影機不支援的擴充模式會顯示為灰色。

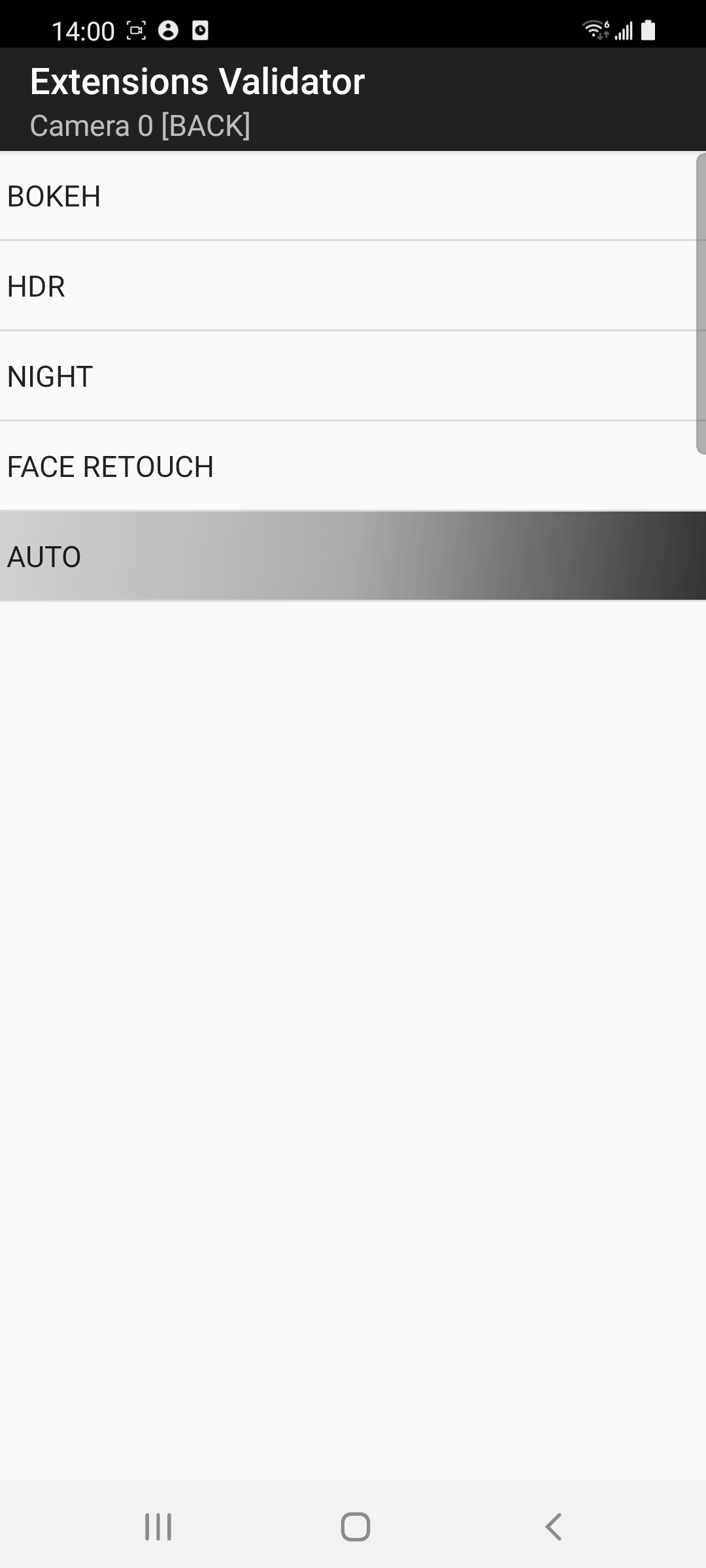

extension_mode_validation_result-initial

圖 4. 相機可用的擴充功能模式

驗證預覽結果

如要驗證預覽結果，請輕觸所選攝影機的擴充模式，開始手動測試。接著會顯示含有預覽畫面的圖片擷取活動。

preview-bokeh_enabled

圖 5. 啟用散景效果的預覽圖片

圖片擷取活動支援下列函式：

  • 放大/縮小
  • 輕觸對焦
  • 閃光燈模式切換按鈕
  • EV +/-
  • 擴充功能啟用/停用切換按鈕

確認預覽畫面中的縮放、輕觸對焦、閃光燈模式和 EV +/- 功能是否正常運作。

驗證擷取的圖片結果

如要擷取圖片，請在圖片擷取活動中輕觸「擷取」按鈕 (圓形按鈕)。這會啟動圖片驗證活動，顯示擷取的圖片。

photo_viewer-bokeh_enabled

圖 6. 已擷取的圖片 (已啟用散景效果)

圖片驗證活動包含下列函式：

  • 雙指撥動即可縮放圖片
  • 向左/向右滑動即可切換拍攝的圖片
  • 重新拍攝
  • 儲存圖片選單項目

確認擷取的圖片是否正確，且符合擷取圖片時設定的縮放、輕觸對焦、閃光燈模式和 EV +/- 設定。

如果擷取的結果正確無誤，請輕觸右下角的「通過」按鈕 (勾號)。否則，請輕觸左下角的「FAIL」(失敗) 按鈕 (驚嘆號)。

查看測試結果

擴充模式通過或未通過驗證後，擴充模式的清單項目會顯示不同的背景顏色和指標。在所有攝影機的清單檢視畫面中，項目會以下列顏色顯示：

  • 白色背景：相機支援至少一種擴充功能模式，但支援的擴充功能模式未完全通過驗證。
  • 綠色背景：攝影機支援至少一種擴充模式。所有支援的擴充功能模式都會經過驗證，且所有結果都會通過驗證。
  • 紅色背景：相機支援至少一種擴充模式。至少有一個擴充功能模式結果失敗，因此所有支援的擴充功能模式都會經過驗證。
  • 灰色背景：這項功能無法使用。

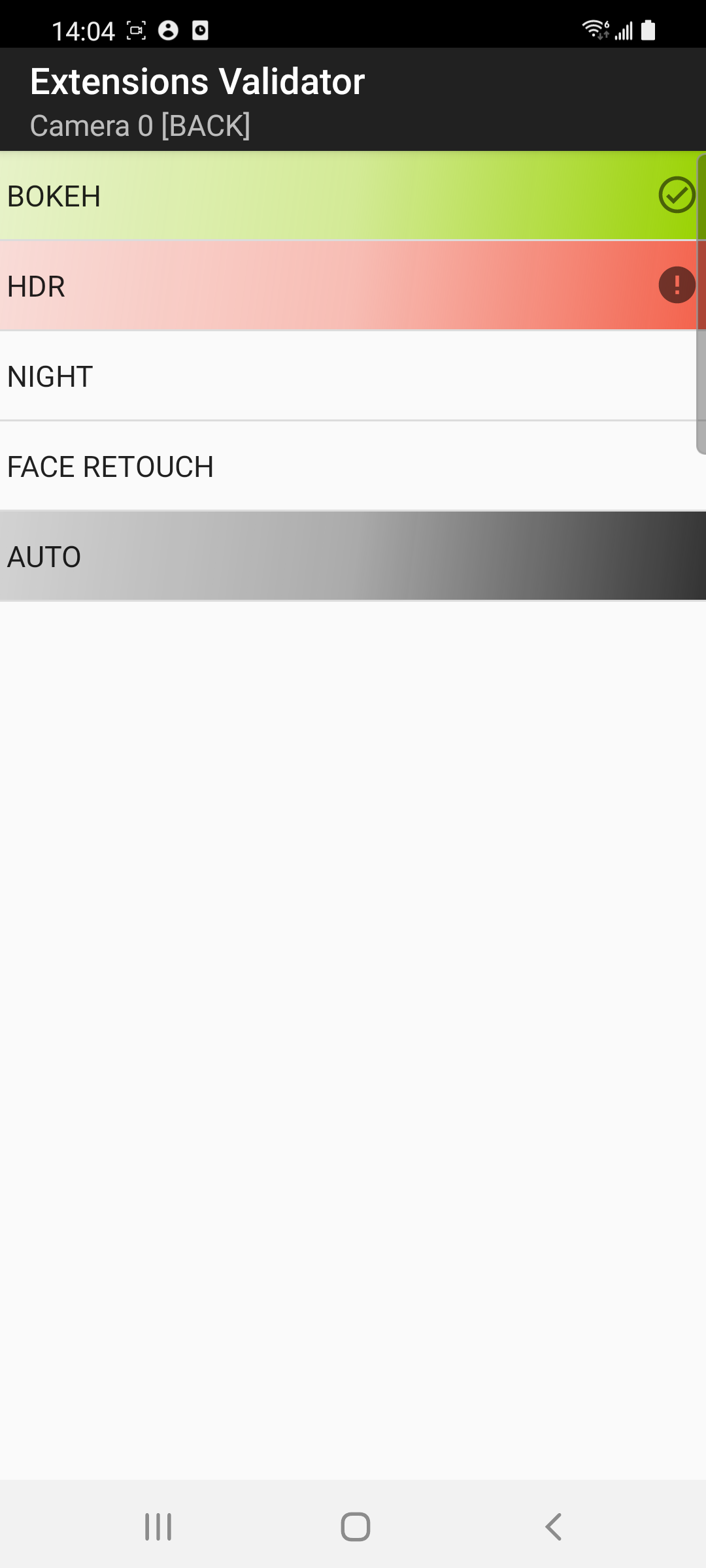

camera_validation_result extension_mode_validation_result

圖 7. 顯示相機和擴充模式測試結果的顏色

其他驗證工具函式

所有測試完成後，攝影機清單活動會提供下列功能：

  • 匯出測試結果：將測試結果匯出為 CSV 檔案，並儲存至 Documents/ExtensionsValidation 資料夾。
  • 重設：清除所有快取的測試結果。
  • 擴充功能範例應用程式：切換至擴充功能範例應用程式模式。

完成測試後，您可以匯出測試結果。如果發現問題，且需要再次驗證含有解決方案的供應商程式庫實作新版本，請重設先前的測試結果，並在所有攝影機上重新執行所有支援的擴充功能模式，確認問題已修正。
