Thiết lập thiết bị thử nghiệm

Kết nối và định cấu hình thiết bị kiểm thử. Phần cứng cần thiết để kiểm thử thiết bị được kiểm thử (DUT) là:

Các hình sau đây minh hoạ cách thiết lập hệ thống kiểm thử:

Sơ đồ hệ thống kiểm thử 1

Hình 1. Sơ đồ hệ thống kiểm thử (chế độ xem bên)

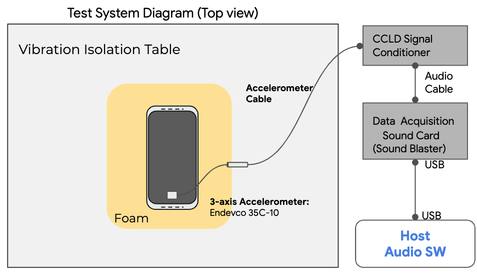

Sơ đồ hệ thống kiểm thử 2

Hình 2. Sơ đồ hệ thống kiểm thử (chế độ xem từ trên xuống)

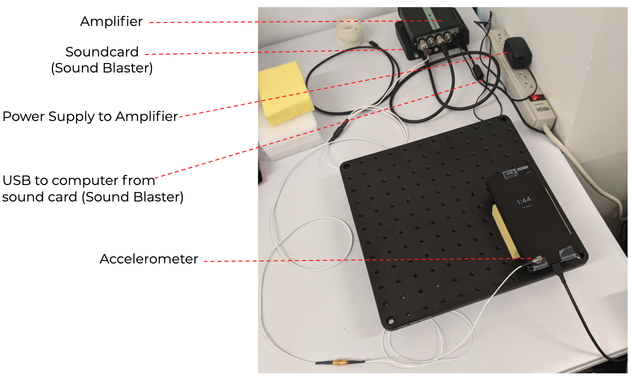

Ảnh chụp hệ thống kiểm thử

Hình 3. Ảnh chụp hệ thống thử nghiệm

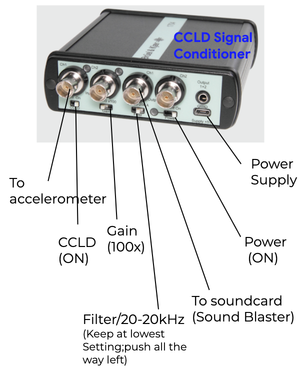

Bộ điều chỉnh tín hiệu CCLD

Hình 4. Bộ điều biến tín hiệu CCLD
