使用成效地圖比較結果

使用成效表格中提供的資料，填入生態系統的成效地圖。填入成效地圖時，請按照建議的資料視覺化操作指南操作。將從 DUT 取得的資料與效能地圖對齊，以進行比較。

在成效地圖中以視覺化方式呈現資料

效果 1 和效果 2 的效能地圖是根據尖峰時間長度、尖峰振幅和清晰度品質因數 (FOMS = PRR / 尖峰時間長度) 繪製而成。將資料對齊效能地圖時，請仔細查看 x 軸 (尖峰持續時間)、y 軸 (尖峰振幅) 和泡泡大小 (FOMS) 中的資料。成效地圖會顯示多個類別，包括價格等級 (低、中、高) 和致動器類型 (X-LRA、Z-LRA、ERM)。使用不同顏色代表不同類別。

成效地圖會使用情境相對比較 (而非通過或失敗的判斷)，協助評估目標裝置。解讀效能地圖與 DUT 測量結果的比較結果時，請根據手機所屬類別建立預期結果，然後思考下列問題：

• 地圖上顯示裝置效能特徵的位置為何？
• 考量多項條件 (例如價格等級或致動器類型) 後，您的裝置是否優於、等於或劣於競爭對手？
• 結果是否符合預期？如果不是，是哪個因素表現不佳？

舉例來說，如果預算型手機的 ERM 效能與高階 X-LRA 手機相當，則與其他 ERM 預算型手機相比，預算型手機的觸覺回饋品質相當出色。

在 EFFECT_CLICK (效果 1) 和 createOneShot (效果 2) 中，x 軸和 y 軸分別是指尖峰持續時間和尖峰振幅。氣泡大小代表清晰度的優值 (FOMS = PRR / 峰值持續時間)，圖例中的顏色代碼則代表進一步區隔的類別 (價格層級或致動器類型)。舉例來說，在依價格層級 (例如低/中/高) 細分的成效地圖中，每個泡泡的顏色代表價格層級。只要將泡泡顏色與手機的價格層級相符，就能比較手機與相同價格層級的競爭對手。

圖 1 中的綠色氣泡顯示高品質觸覺回饋 (效果 1)。EFFECT_CLICK如果時間短、振幅高且泡泡大，效果通常會清晰有力。

圖 1 中的紅色氣泡顯示 EFFECT_CLICK 的觸覺回饋品質不佳 (效果 1)。如果時間長度較長、振幅較小且泡泡大小較小，通常會產生嗡嗡聲、糊狀感和微弱的感覺。

紅色虛線表示最小振幅門檻。如果震幅小於 0.1 g，使用者就無法感受到觸覺回饋 (失敗案例 F03-2)。

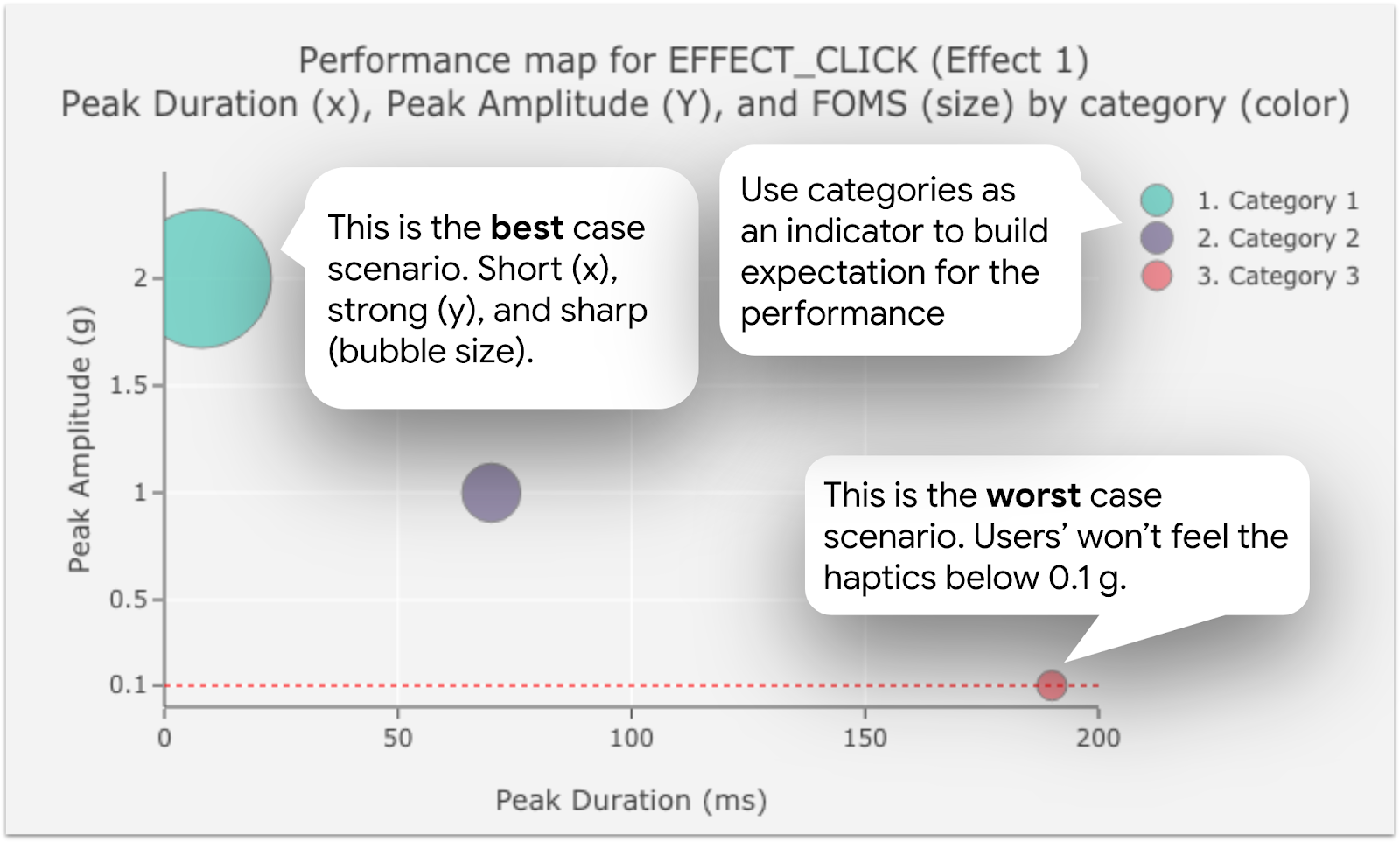

圖 1. 效果 1 的成效地圖使用指南

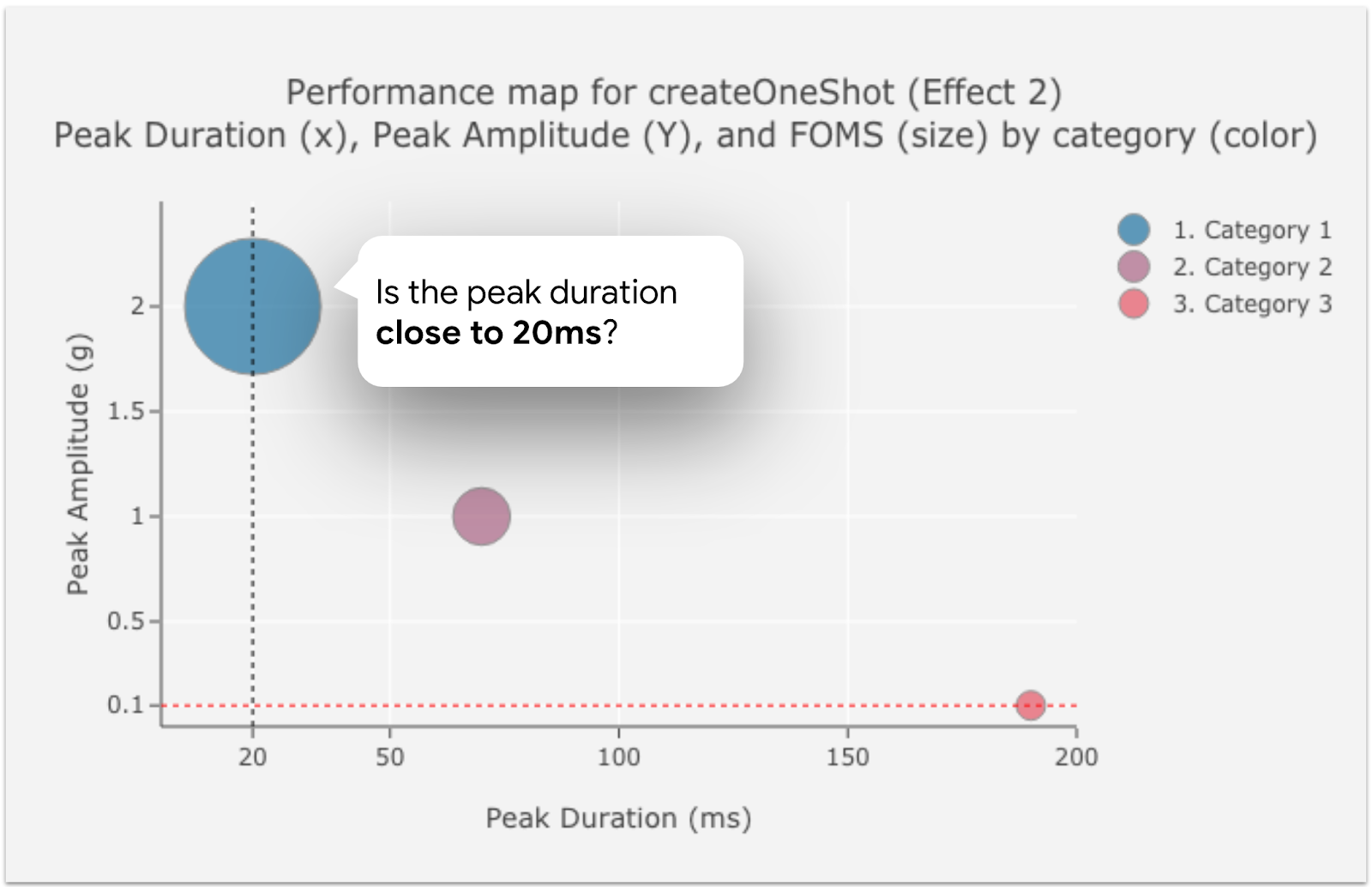

圖 2. Effect 2 學習指南的成效地圖

從 createOneShot (效果 2) 讀取資料的程序與效果 1 資料幾乎相同，但有一個例外。由於效果 2 的目標時間長度為 20 毫秒，因此接近 20 毫秒的峰值時間長度代表煞車效果良好的輸出。

createWaveform (效果 3) 的資料著重於振幅控制功能。第一個加速度 (加速度 1 = 50% 振幅 = 群組長條圖中的左側長條) 和第二個加速度 (加速度 2 = 100% 振幅 = 群組長條圖中的右側長條) 的目標比率為 2。

圖 3. Effect 3 學習地圖

成效地圖資料和插圖

這項資料適用於下列成效地圖：

• 測試日期：2020 年 4 月 12 日
• 測試的裝置型號數量：28
• 測試的裝置製造商數量：10
• 裝置發布期間：測試日期前最多 18 個月

• 效能地圖中觀察到的觸覺效果：

  • VibrationEffect.EFFECT_CLICK (效果 1)
  • VibrationEffect.createOneShot (效果 2)
  • VibrationEffect.createWaveform (效果 3)

• 價格層級區隔

  • 高 (600 美元以上)
  • 中等 (300 美元至 600 美元)
  • 低 (最高 $300 美元)

• 失敗案例

  • F01：未實作觸覺常數。沒有可供分析的訊號。
  • F02：訊號振幅太弱，無法分析或供人感知。MATLAB 錯誤。
  • F03-1：訊號振幅太弱，無法分析或供人感知。PRR 值小於零 (< 0)。
  • F03-2：訊號振幅太弱，無法分析或供人感知。振幅值小於 0.1 (< 0.1)。
  • F04：缺少第一階段的加速。上半場沒有訊號。
  • F05：兩階段之間沒有加速。加速度 1 和加速度 2 的最大振幅幾乎相同。

• 硬體評估所需的 Android 版本：Android 10.0 (API 級別 29) 以上版本。

• 用於填入效能地圖的 Android 版本：Android 8.0 (API 級別 26) 以上版本。在導入觸覺回饋實作檢查清單之前，資料擷取作業是使用 HapticFeedbackConstants.KEYBOARD_PRESS 執行的，因此效果 1 使用的是 HapticFeedbackConstants.KEYBOARD_PRESS，而非 VibrationEffect.EFFECT_CLICK。

EFFECT_CLICK (效果 1) 的成效地圖

Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK));

val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK))

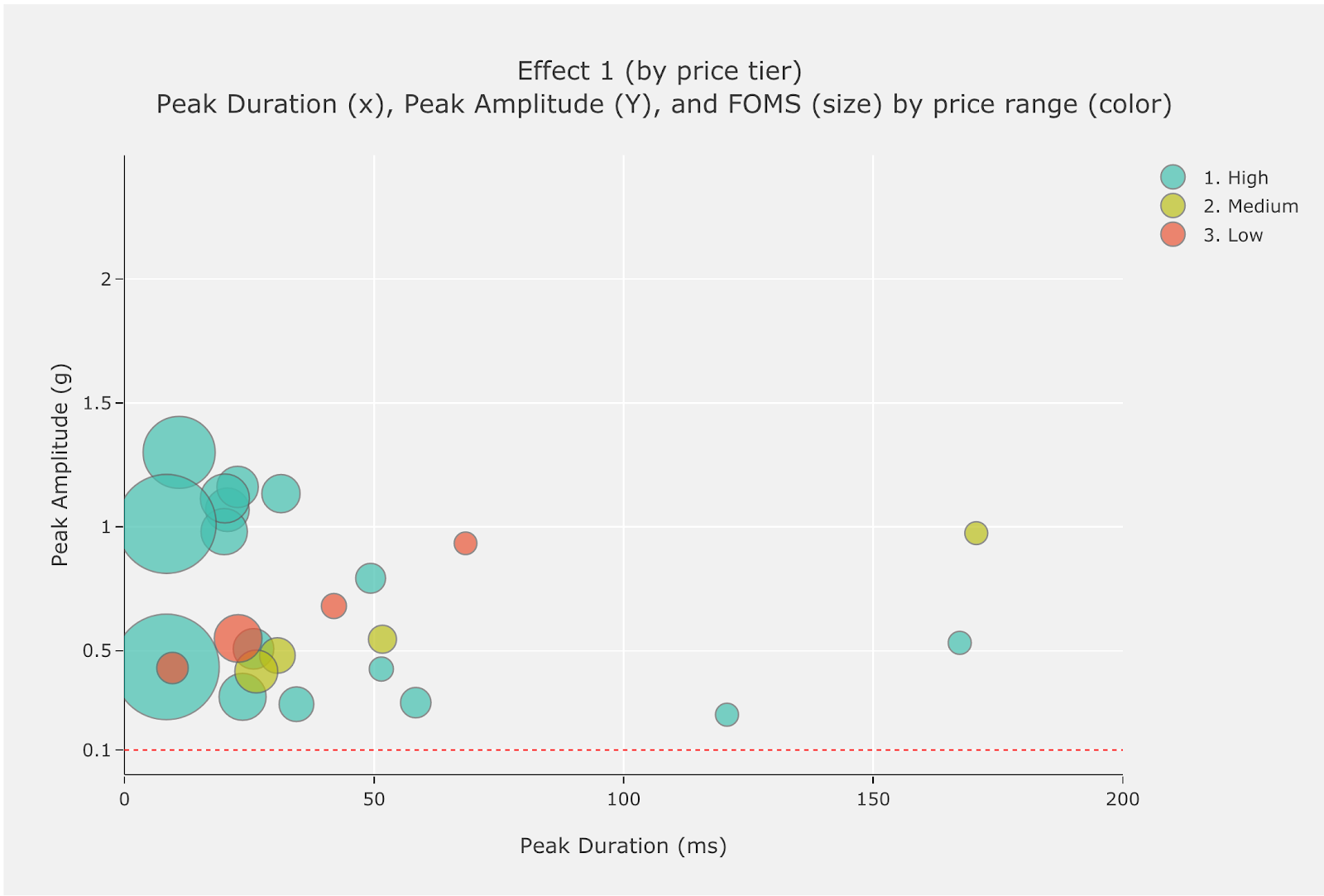

圖 4. 效果 1 的成效地圖 (依價格層級)

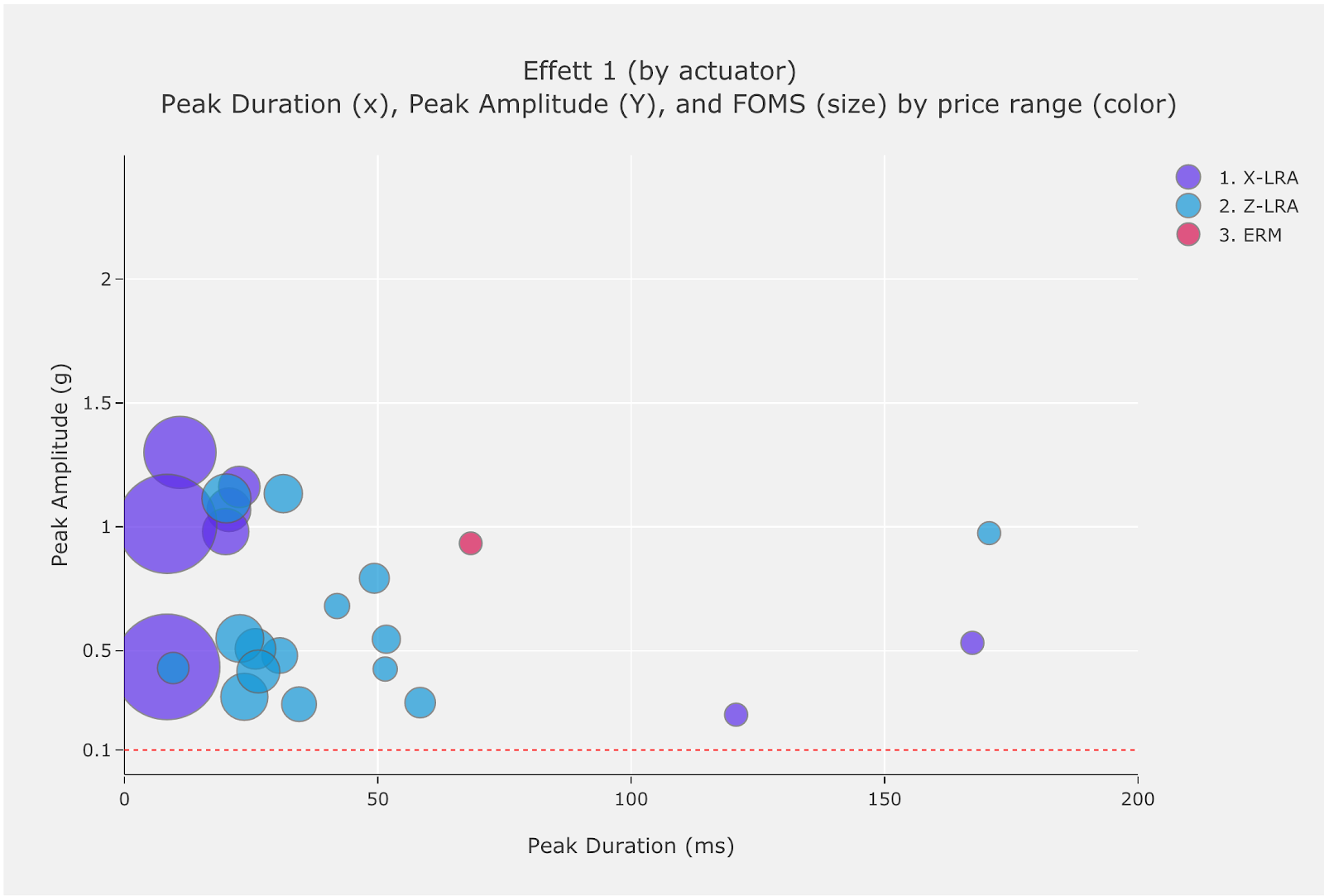

圖 5. 效果 1 的效能地圖 (依致動器類型)

createOneShot 的成效地圖 (Effect 2)

private static final long oneShotTiming = 20;
private static final int oneShotAmplitude = 255;


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude));

private val oneShotTiming: Long = 20
private val oneShotAmplitude = 255


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude))

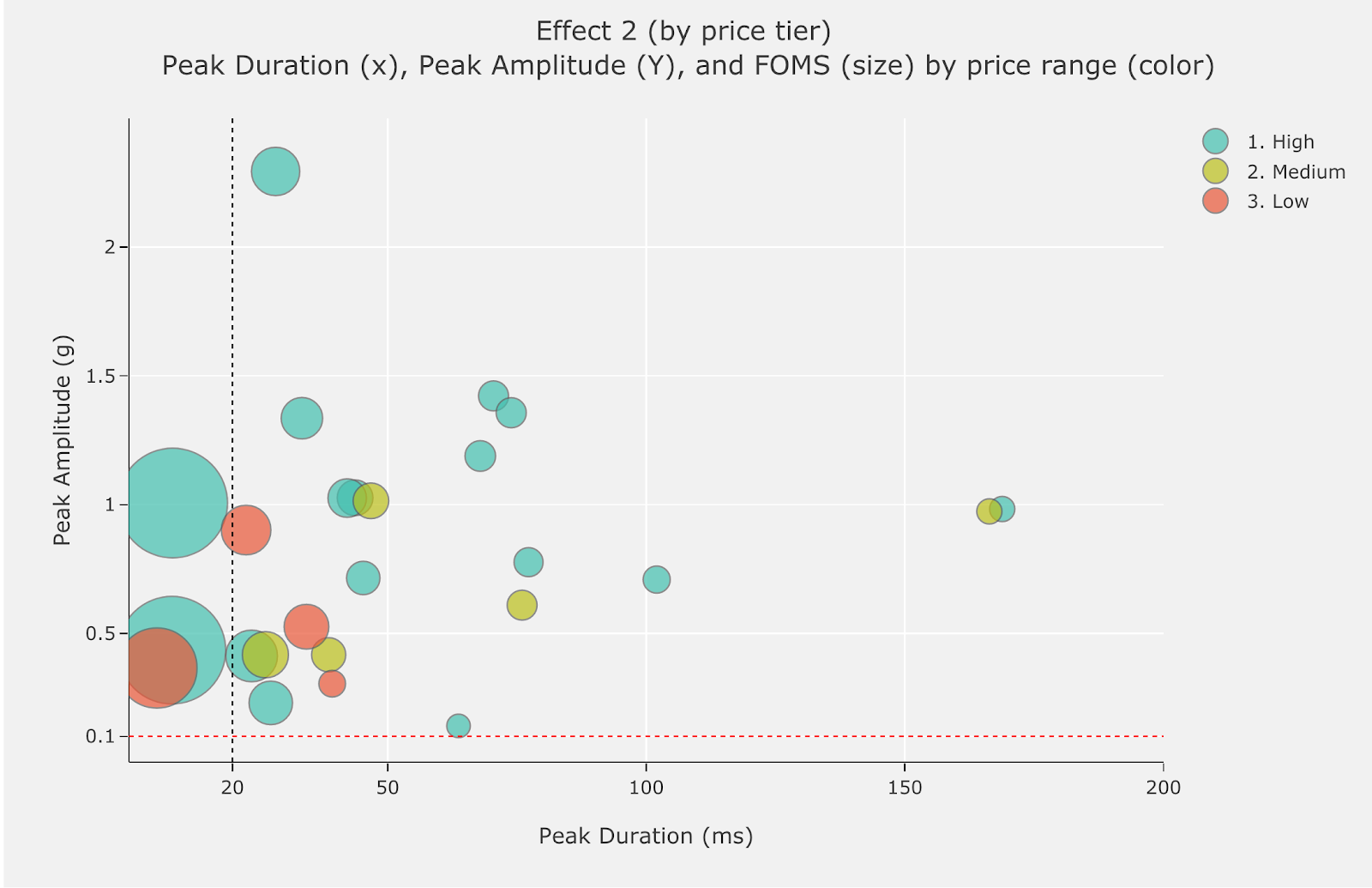

圖 6. 特效 2 的成效地圖 (依價格層級)

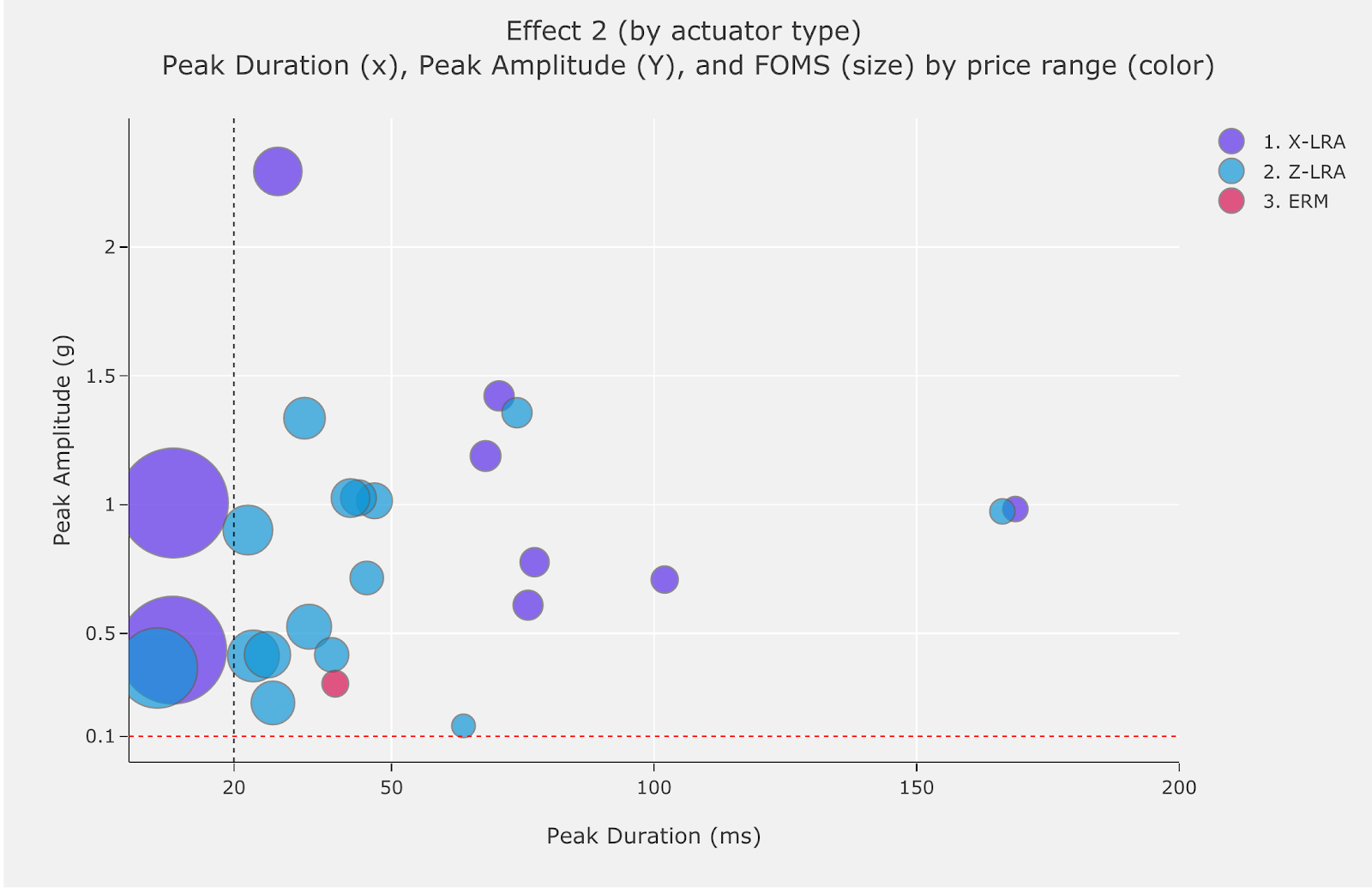

圖 7. 效果 2 的效能地圖 (依致動器類型)

createWaveform 的效能地圖 (效果 3)

private static final long[] waveformTimings = {500, 500};
private static final int[] waveformAmplitudes = {128, 255};


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1));

private val waveformTimings = longArrayOf(500, 500)
private val waveformAmplitudes = intArrayOf(128, 255)


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1))

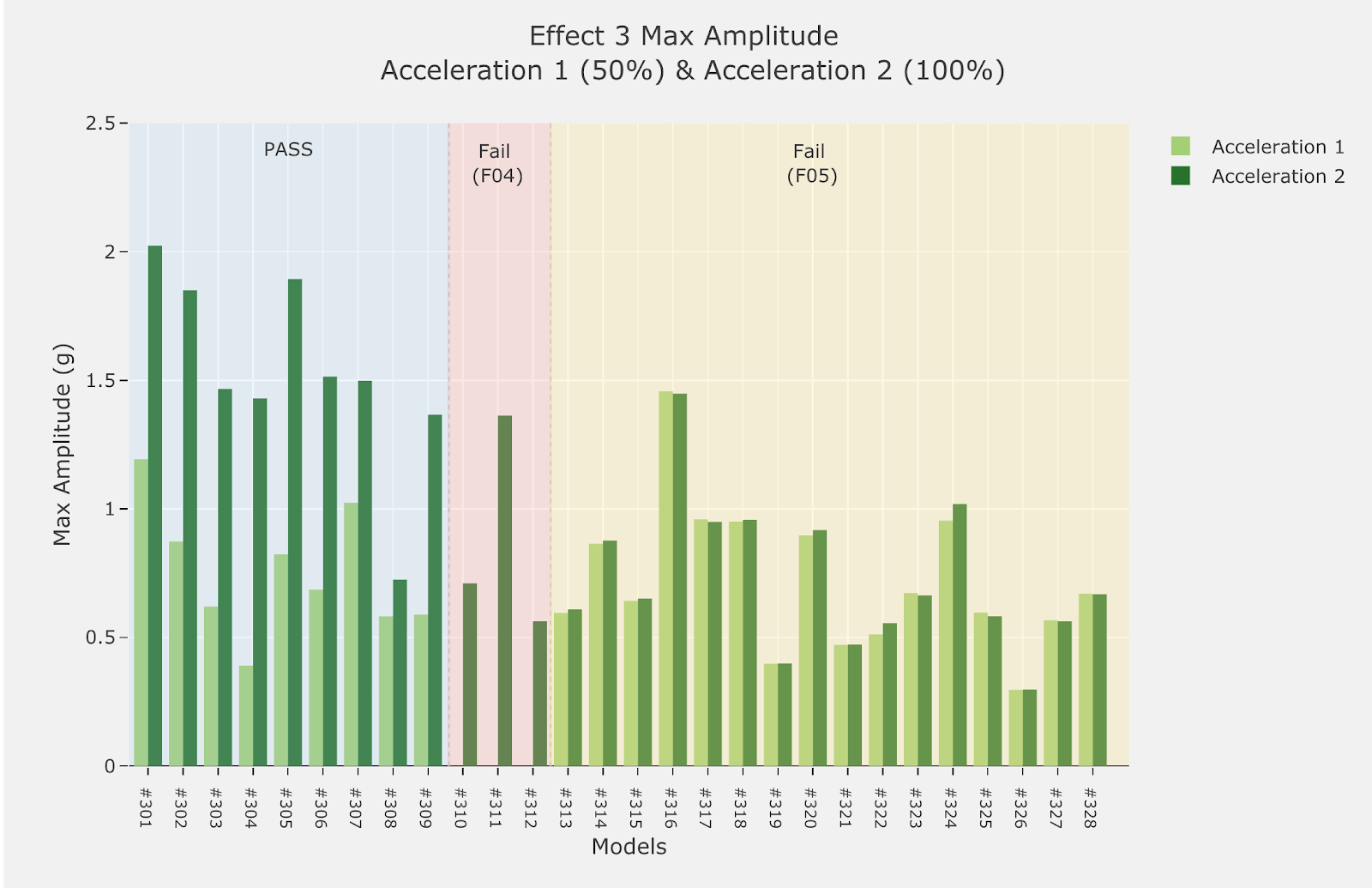

圖 8. Effect 3 的成效地圖 (依通過/失敗)
