So sánh kết quả bằng bản đồ hiệu suất

Sử dụng dữ liệu được cung cấp trong bảng hiệu suất để điền vào bản đồ hiệu suất của hệ sinh thái. Làm theo hướng dẫn cách trực quan hoá dữ liệu được đề xuất khi điền vào bản đồ hiệu suất. Điều chỉnh dữ liệu thu được từ DUT cho phù hợp với bản đồ hiệu suất để so sánh.

Hình ảnh hoá dữ liệu trong bản đồ hiệu suất

Bản đồ hiệu suất cho Hiệu ứng 1 và Hiệu ứng 2 được vẽ bằng thời lượng đỉnh, biên độ đỉnh và hệ số hiệu suất cho độ sắc nét (FOMS = PRR / thời lượng đỉnh). Khi căn chỉnh dữ liệu với bản đồ hiệu suất, hãy theo dõi cẩn thận dữ liệu trong trục x (thời lượng đỉnh), trục y (độ biên đỉnh) và kích thước bong bóng (FOMS). Bản đồ hiệu suất được trình bày theo một số danh mục, bao gồm cấp giá (thấp, trung bình, cao) và loại bộ truyền động (X-LRA, Z-LRA, ERM). Sử dụng các màu khác nhau để đại diện cho các danh mục.

Bản đồ hiệu suất hỗ trợ việc đánh giá thiết bị mục tiêu bằng cách sử dụng phương pháp so sánh tương đối theo ngữ cảnh (thay vì đánh giá là đạt hay không đạt). Khi diễn giải kết quả so sánh giữa bản đồ hiệu suất và kết quả đo lường DUT, hãy xây dựng kỳ vọng dựa trên các danh mục mà điện thoại thuộc về, sau đó xem xét những câu hỏi sau:

• Đặc điểm hiệu suất của thiết bị nằm ở đâu trên bản đồ?
• Khi xem xét nhiều điều kiện (ví dụ: cấp giá hoặc loại bộ truyền động), thiết bị của bạn có hoạt động hiệu quả hơn, bằng hoặc kém hiệu quả hơn so với thiết bị của đối thủ không?
• Kết quả có đáp ứng được kỳ vọng của bạn không? Nếu không, yếu tố nào hoạt động kém hiệu quả?

Ví dụ: nếu hiệu suất của điện thoại giá rẻ có ERM tương đương với hiệu suất của điện thoại X-LRA cao cấp, thì điện thoại giá rẻ có chất lượng haptics vượt trội so với các điện thoại giá rẻ tương tự có ERM.

Trong EFFECT_CLICK (Hiệu ứng 1) và createOneShot (Hiệu ứng 2), trục x và trục y tương ứng với thời lượng đỉnh và biên độ đỉnh. Kích thước của bong bóng cho biết hệ số độ sắc nét (FOMS = PRR / thời lượng đỉnh) và mã màu trong chú giải thể hiện các danh mục để phân đoạn thêm (bậc giá hoặc loại bộ truyền động). Ví dụ: trong bản đồ hiệu suất được phân đoạn theo bậc giá (ví dụ: thấp/trung bình/cao), màu của mỗi bong bóng đại diện cho bậc giá. Bằng cách so khớp màu của bong bóng với bậc giá của điện thoại, bạn có thể so sánh điện thoại của mình với các đối thủ cạnh tranh ở cùng bậc giá.

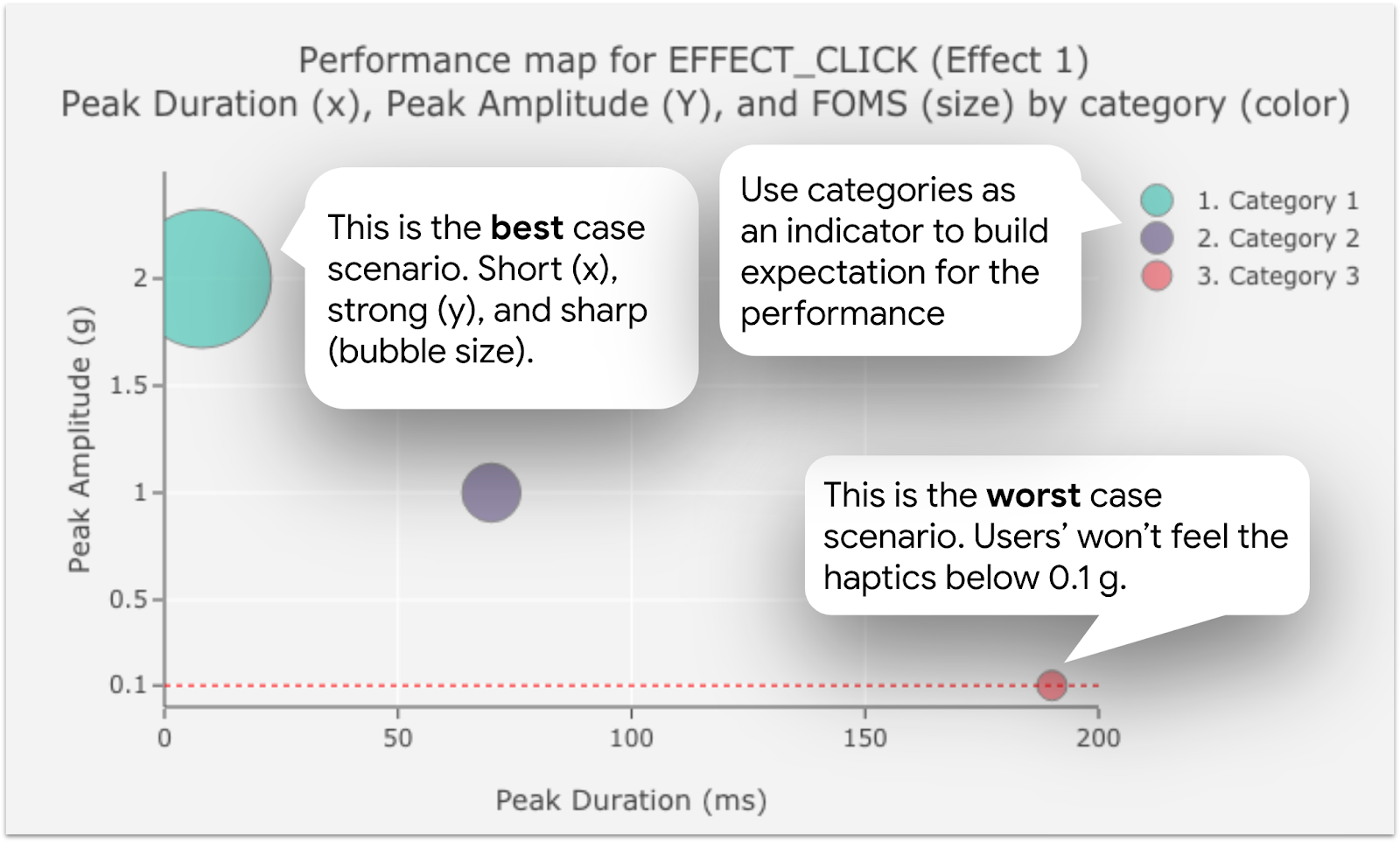

Bong bóng màu xanh lục trong Hình 1 cho thấy tính năng haptics chất lượng cao cho EFFECT_CLICK (Hiệu ứng 1). Hiệu ứng thường sắc nét và mạnh mẽ khi thời lượng ngắn, biên độ cao và kích thước bong bóng lớn.

Bong bóng màu đỏ trong Hình 1 cho thấy tính năng haptics chất lượng thấp từ EFFECT_CLICK (Hiệu ứng 1). Hiệu ứng thường bị ồn, nhòe và yếu khi thời lượng dài, biên độ thấp và kích thước bong bóng nhỏ.

Dòng màu đỏ chấm cho biết ngưỡng biên độ tối thiểu. Nếu biên độ yếu hơn 0,1 g, người dùng sẽ không cảm nhận được phản hồi xúc giác (trường hợp lỗi F03-2).

Hình 1. Bản đồ hiệu suất cho hướng dẫn cách sử dụng Hiệu ứng 1

Hình 2. Bản đồ hiệu suất cho hướng dẫn cách sử dụng Effect 2

Quá trình đọc dữ liệu từ createOneShot (Hiệu ứng 2) gần giống với quá trình đọc dữ liệu của Hiệu ứng 1, ngoại trừ một trường hợp. Vì thời lượng mục tiêu của Hiệu ứng 2 là 20 mili giây, nên thời lượng đỉnh gần 20 mili giây thể hiện đầu ra có khả năng phanh tốt.

Dữ liệu từ createWaveform (Hiệu ứng 3) tập trung vào các chức năng kiểm soát biên độ. Tỷ lệ mục tiêu giữa gia tốc đầu tiên (Gia tốc 1 = biên độ 50% = thanh bên trái trong biểu đồ thanh nhóm) và gia tốc thứ hai (Gia tốc 2 = biên độ 100% = thanh bên phải trong biểu đồ thanh nhóm) là 2.

Hình 3. Bản đồ hiệu suất cho hướng dẫn cách sử dụng Effect 3

Dữ liệu và hình minh hoạ về bản đồ hiệu suất

Dữ liệu này áp dụng cho các bản đồ hiệu suất:

• Ngày kiểm thử: 12 tháng 4 năm 2020
• Số lượng mẫu thiết bị được kiểm thử: 28
• Số lượng nhà sản xuất thiết bị được kiểm thử: 10
• Khoảng thời gian phát hành thiết bị: Tối đa 18 tháng trước ngày kiểm thử

• Các hiệu ứng xúc giác được quan sát trong bản đồ hiệu suất:

  • VibrationEffect.EFFECT_CLICK (Hiệu ứng 1)
  • VibrationEffect.createOneShot (Hiệu ứng 2)
  • VibrationEffect.createWaveform (Hiệu ứng 3)

• Phân khúc theo bậc giá

  • Cao (600 USD trở lên)
  • Trung bình (từ 300 USD đến 600 USD)
  • Thấp (tối đa 300 USD)

• Trường hợp lỗi

  • F01: Chưa triển khai hằng số phản hồi xúc giác. Không có tín hiệu nào để phân tích.
  • F02: Độ biên tín hiệu quá yếu để phân tích hoặc để con người nhận biết. Lỗi MATLAB.
  • F03-1: Độ biên tín hiệu quá yếu để phân tích hoặc để con người nhận biết. Giá trị PRR nhỏ hơn 0 (< 0).
  • F03-2: Độ biên tín hiệu quá yếu để phân tích hoặc để con người nhận biết. Giá trị biên độ nhỏ hơn 0,1 (< 0,1).
  • F04: Thiếu giai đoạn tăng tốc đầu tiên. Không có tín hiệu cho hiệp một.
  • F05: Không tăng tốc độ giữa hai giai đoạn. Biên độ tối đa của gia tốc 1 và gia tốc 2 gần như giống hệt nhau.

• Phiên bản Android cần thiết để đánh giá phần cứng: Android 10.0 (API cấp 29) trở lên.

• Phiên bản Android dùng để điền sẵn bản đồ hiệu suất: Android 8.0 (API cấp 26) trở lên. Đối với Hiệu ứng 1, HapticFeedbackConstants.KEYBOARD_PRESS được sử dụng thay vì VibrationEffect.EFFECT_CLICK vì quá trình thu thập dữ liệu được thực hiện trước khi giới thiệu danh sách kiểm tra triển khai tính năng Cảm ứng.

Bản đồ hiệu suất cho EFFECT_CLICK (Hiệu ứng 1)

Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK));

val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK))

Hình 4. Bản đồ hiệu suất cho Hiệu ứng 1 (theo bậc giá)

Hình 5. Bản đồ hiệu suất cho Hiệu ứng 1 (theo loại bộ truyền động)

Bản đồ hiệu suất cho createOneShot (Hiệu ứng 2)

private static final long oneShotTiming = 20;
private static final int oneShotAmplitude = 255;


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude));

private val oneShotTiming: Long = 20
private val oneShotAmplitude = 255


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude))

Hình 6. Bản đồ hiệu suất cho Hiệu ứng 2 (theo bậc giá)

Hình 7. Bản đồ hiệu suất cho Hiệu ứng 2 (theo loại bộ truyền động)

Bản đồ hiệu suất cho createWaveform (Hiệu ứng 3)

private static final long[] waveformTimings = {500, 500};
private static final int[] waveformAmplitudes = {128, 255};


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1));

private val waveformTimings = longArrayOf(500, 500)
private val waveformAmplitudes = intArrayOf(128, 255)


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1))

Hình 8. Bản đồ hiệu suất cho Hiệu ứng 3 (theo số lần vượt qua/không vượt qua)
