Сравните результаты с помощью карты производительности

Используйте данные, предоставленные в таблицах производительности , для заполнения карты производительности экосистемы. Следуйте рекомендуемому руководству по визуализации данных при заполнении карты производительности. Совместите данные, полученные от DUT, с картой производительности для сравнения.

Визуализируйте данные на карте производительности

Карта производительности для эффекта 1 и эффекта 2 нарисована с пиковой длительностью, пиковой амплитудой и показателем качества для резкости (FOMS = PRR / пиковая длительность). При выравнивании данных с картой производительности внимательно следите за данными по оси x (пиковая длительность), оси y (пиковая амплитуда) и размером пузырька (FOMS). Карта производительности представлена ​​несколькими категориями, включая ценовой уровень (низкий, средний, высокий) и тип привода (X-LRA, Z-LRA, ERM). Используйте разные цвета для представления разных категорий.

Карта производительности помогает оценить целевое устройство, используя контекстно-относительное сравнение (а не оценку «прошел или не прошел»). При интерпретации результатов сравнения между картой производительности и измерением вашего DUT, постройте свои ожидания на основе категорий, к которым принадлежит телефон, а затем рассмотрите следующие вопросы:

• Где на карте указаны характеристики вашего устройства?
• Учитывая множество условий (например, ценовую категорию или тип привода), превосходит ли ваше устройство конкурентов, равно ему или уступает ему?
• Соответствуют ли результаты вашим ожиданиям? Если нет, то какой фактор оказался неэффективным?

Например, если производительность вашего бюджетного телефона с ERM эквивалентна производительности премиальных телефонов X-LRA, то бюджетный телефон обладает выдающимся качеством тактильных ощущений по сравнению с аналогичными бюджетными телефонами с ERM.

В EFFECT_CLICK (эффект 1) и createOneShot (эффект 2) оси x и y относятся к пиковой длительности и пиковой амплитуде соответственно. Размер пузырька указывает показатель качества для резкости (FOMS = PRR / пиковая длительность), а цветовые коды в легенде представляют категории для дальнейшей сегментации (ценовая категория или типы приводов). Например, на карте производительности, сегментированной по ценовой категории (например, низкая/средняя/высокая), цвет каждого пузырька представляет ценовую категорию. Сопоставив цвет пузырька с ценовой категорией вашего телефона, вы можете сравнить свой телефон с конкурентами в той же ценовой категории.

Зеленый пузырь на рисунке 1 показывает высококачественную тактильную чувствительность для EFFECT_CLICK (Эффект 1). Эффекты обычно четкие и сильные, когда длительность короткая, амплитуда высокая, а размер пузырька большой.

Красный пузырь на рисунке 1 показывает низкокачественную тактильную чувствительность от EFFECT_CLICK (Эффект 1). Эффекты обычно гудящие, вязкие и слабые, когда длительность большая, амплитуда низкая, а размер пузырька небольшой.

Пунктирная красная линия указывает минимальный порог амплитуды. Если амплитуда слабее 0,1 г, то тактильные ощущения не воспринимаются пользователями (случай отказа F03-2).

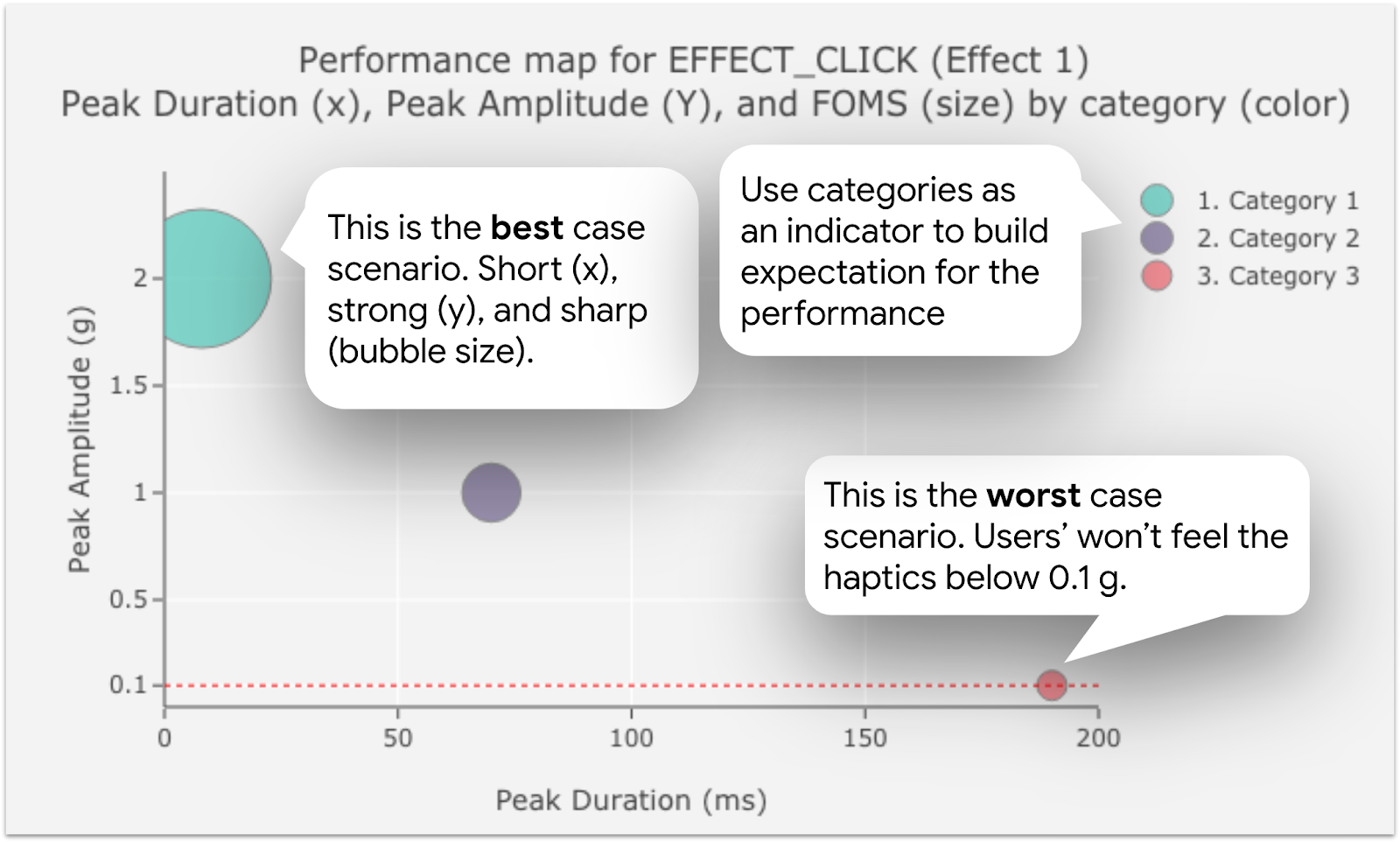

Рисунок 1. Карта производительности для практических руководств Effect 1

Рисунок 2. Карта производительности для руководств Effect 2

Чтение данных из createOneShot (Эффект 2) — это почти идентичный процесс для данных Эффекта 1, за одним исключением. Поскольку целевая длительность Эффекта 2 составляет 20 мс, пиковая длительность, близкая к 20 мс, представляет собой выход с хорошим торможением.

Данные createWaveform (Эффект 3) фокусируются на возможностях управления амплитудой. Целевое соотношение между первым ускорением (Ускорение 1 = 50% амплитуды = левая полоса в групповой столбчатой ​​диаграмме) и вторым ускорением (Ускорение 2 = 100% амплитуды = правая полоса в групповой столбчатой ​​диаграмме) составляет 2.

Рисунок 3. Карта производительности для руководств Effect 3

Данные и иллюстрации карты производительности

Эти данные применимы к картам производительности:

• Дата теста: 12 апреля 2020 г.
• Количество протестированных моделей устройств: 28
• Количество протестированных производителей устройств: 10
• Период выпуска устройства: до 18 месяцев до даты тестирования.

• Тактильные эффекты, наблюдаемые на карте производительности:

  • VibrationEffect.EFFECT_CLICK (Эффект 1)
  • VibrationEffect.createOneShot (Эффект 2)
  • VibrationEffect.createWaveform (Эффект 3)

• Сегментация ценового уровня

  • Высокая (600 долларов США и выше)
  • Средний (от 300 до 600 долларов США)
  • Низкая (до 300 долларов США)

• Случаи неудач

  • F01: Тактильная константа не реализована. Нет сигнала для анализа.
  • F02: Амплитуда сигнала слишком слаба для анализа или восприятия человеком. Ошибка MATLAB.
  • F03-1: Амплитуда сигнала слишком слаба для анализа или восприятия человеком. Значение PRR меньше нуля (< 0).
  • F03-2: Амплитуда сигнала слишком слаба для анализа или восприятия человеком. Значение амплитуды меньше 0,1 (< 0,1).
  • F04: Отсутствует первая фаза ускорения. Нет сигнала для первой половины.
  • F05: Нет повышенного ускорения между двумя фазами. Максимальная амплитуда ускорения 1 и ускорения 2 почти одинакова.

• Версия Android, необходимая для оценки оборудования: Android 10.0 (уровень API 29) или выше.

• Версия Android, используемая для заполнения карты производительности: Android 8.0 (уровень API 26) или выше. Для эффекта 1 вместо VibrationEffect.EFFECT_CLICK использовался HapticFeedbackConstants.KEYBOARD_PRESS , поскольку сбор данных был выполнен до введения контрольного списка реализации Haptics .

Карта производительности для EFFECT_CLICK (Эффект 1)

Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK));

val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK))

Рисунок 4. Карта эффективности для эффекта 1 (по ценовому уровню)

Рисунок 5. Карта производительности для эффекта 1 (по типу привода)

Карта производительности для createOneShot (Эффект 2)

private static final long oneShotTiming = 20;
private static final int oneShotAmplitude = 255;


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude));

private val oneShotTiming: Long = 20
private val oneShotAmplitude = 255


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude))

Рисунок 6. Карта производительности для эффекта 2 (по ценовому уровню)

Рисунок 7. Карта производительности для эффекта 2 (по типу привода)

Карта производительности для createWaveform (Эффект 3)

private static final long[] waveformTimings = {500, 500};
private static final int[] waveformAmplitudes = {128, 255};


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1));

private val waveformTimings = longArrayOf(500, 500)
private val waveformAmplitudes = intArrayOf(128, 255)


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1))

Рисунок 8. Карта производительности для эффекта 3 (по проходу/провалу)
