ระบบแท่นขุดแบบโมดูลรองรับการทดสอบ ITS แบบอัตโนมัติ และประกอบด้วยกล่องพลาสติกที่ควบคุมด้วยระบบตัวเลขคอมพิวเตอร์ (CNC) ซึ่งตัดจากภาพวาดการออกแบบด้วยคอมพิวเตอร์ (CAD), แท็บเล็ตแผนภูมิ และอุปกรณ์ทดสอบ (DUT) ระบบขาตั้งแบบโมดูลาร์ประกอบด้วยขาตั้งพื้นฐานและขาตั้งแบบขยาย (ไม่บังคับ) ขาตั้งฐานแบบโมดูลาร์มีระยะแผนภูมิ 22 ซม. และสามารถทดสอบกล้องของอุปกรณ์เคลื่อนที่ที่มี FoV 60 ถึง 120 องศา แท่นวางฐานสามารถทำการทดสอบโดยหมุน 90 องศาโดยมี DUT วางอยู่ด้านบน (แสดงในรูปที่ 2)

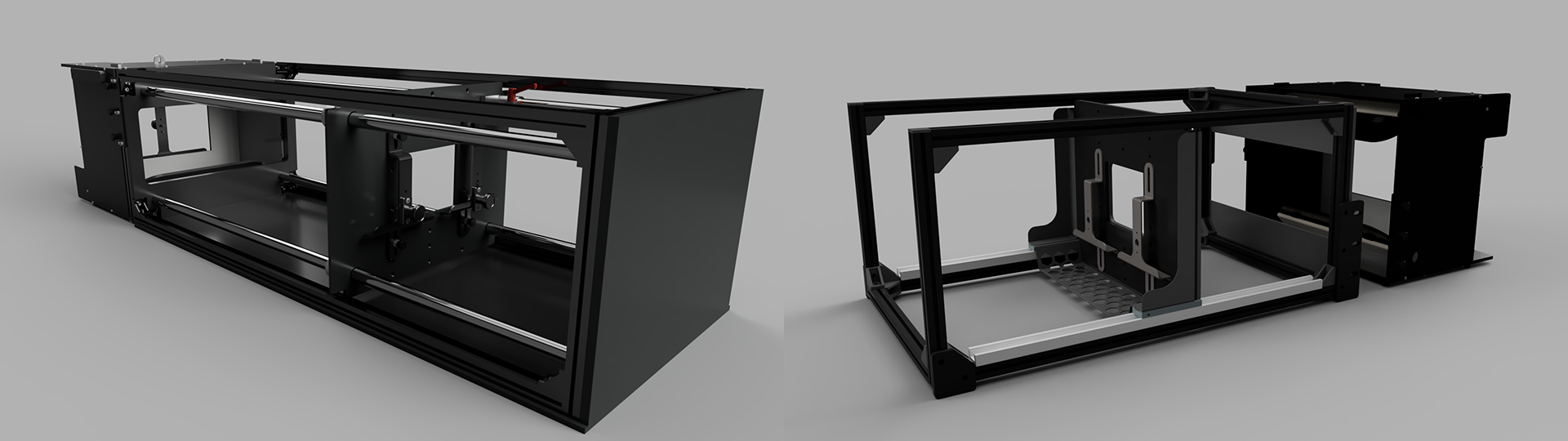

ขาต่อเทเลรองรับการทดสอบกล้องที่มีระยะโฟกัสขั้นต่ำยาว (กล้องเทเลโฟโต้) ขายึดแบบยืดจะยึดกับขายึดฐาน และปรับความยาวได้ตามข้อกำหนดการทดสอบกล้องเมื่อซื้อผ่านผู้ให้บริการที่ผ่านการรับรอง ITS ของกล้องรองรับระยะทางในแผนภูมิได้สูงสุด 100 ซม.
รูปที่ 1 ฐานแบบโมดูล
รูปที่ 2 ฐานแบบโมดูลาร์หมุน 90 องศา
ประวัติการแก้ไข
ตารางต่อไปนี้อธิบายประวัติการแก้ไขของระบบแท่นขุดเจาะแบบโมดูล รวมถึงลิงก์ดาวน์โหลดสำหรับไฟล์เวอร์ชันต่างๆ ของเวอร์ชันที่ใช้งานจริง
| วัน | การแก้ไข | การดาวน์โหลดไฟล์เวอร์ชันที่ใช้งานจริง | บันทึกการเปลี่ยนแปลง |
|---|---|---|---|
| กันยายน 2024 | 1.2 | Modular base rig rev1.2 |
|
ซื้อระบบแท่นขุดแบบโมดูล
เราขอแนะนำให้ซื้อระบบรีกแบบโมดูล รีกแบบขยายระยะทาง (ไม่บังคับ) และอุปกรณ์เสริมจากผู้ขายที่ผ่านการรับรองรายใดรายหนึ่งต่อไปนี้
Byte Bridge Inc.
สหรัฐอเมริกา: 1502 Crocker Ave, Hayward, CA 94544-7037
จีน: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
www.bytebt.com
androidpartner@bytebt.com
สหรัฐอเมริกา: +1-510-373-8899
จีน: +86-400-8866-490JFT CO LTD 捷富通科技有限公司 (ก่อนหน้านี้ชื่อ MYWAY DESIGN)
จีน: เลขที่ 40 ซอย 22 ถนนเหออี เมืองหวูจิง เขตหมิ่นหยาง เมืองเซี่ยงไฮ้ จีน
ไต้หวัน: 4F., เลขที่ 163 ถนน Fu-Ying เขต XinZhuang เมือง New Taipei 242 ไต้หวัน
www.jftcoltd.com
service@jfttec.com or its.sales@jfttec.com
จีน:+86-021-64909136
ไต้หวัน: 886-2-29089060
ภาพวาดเชิงกล
ต่อไปนี้เป็นภาพวาดเชิงกลของฐานแบบโมดูล
รูปที่ 3 ภาพวาดเชิงกลของฐานแบบโมดูล
การตั้งค่าฐานอุปกรณ์
ทำตามขั้นตอนต่อไปนี้เพื่อตั้งค่าฐานแบบโมดูล
ซื้อระบบแท่นขุดแบบโมดูลจากผู้ให้บริการที่ผ่านการรับรอง
ตรวจสอบว่าคุณมีคอมโพเนนต์ทั้งหมดในตารางต่อไปนี้ (รายการที่แสดงในรูปที่ 4)
ส่วนประกอบ จำนวน ฐานแบบโมดูล 1 ขายึดโทรศัพท์ 2 ขายึดแท็บเล็ต 1 แหล่งจ่ายไฟ 12V (UL Listed, ขั้นต่ำ 1A) 1 รูรับแสง 1
รูปที่ 4 องค์ประกอบฐานอุปกรณ์แบบโมดูล
ตรวจสอบว่าคุณมีอุปกรณ์เสริมที่จำเป็นในตารางต่อไปนี้ (แสดงในรูปที่ 5) โดยขึ้นอยู่กับการตั้งค่าของคุณ อุปกรณ์เสริมเหล่านี้ซื้อได้จากผู้ให้บริการที่ผ่านการรับรอง
รายการ จำนวน ตัวควบคุมแสง (ควบคุมอุปกรณ์ได้สูงสุด 3 ชุด) 1 แหล่งจ่ายไฟ 5 โวลต์สำหรับตัวควบคุมแสง 1 สาย DC Barrel ที่เชื่อมต่ออุปกรณ์ให้แสงสว่างกับขาตั้งฐานแบบโมดูลาร์ 1 อะแดปเตอร์สายขั้วต่อแบบกลม DC (5.5 มม. x 2.1 มม. เป็น 3.5 มม. x 1.35 มม.) 1 สาย USB A กับสาย USB 1 ชุดอุปกรณ์แบบพับได้ (หาก DUT เป็นอุปกรณ์แบบพับได้) 1
รูปที่ 5 อุปกรณ์เสริมสำหรับฐานแบบโมดูล
ตรวจสอบว่าไม่มีแสงรั่วโดยทำอย่างใดอย่างหนึ่งต่อไปนี้
สร้างรูรับแสงให้พอดีกับโมดูลกล้องของ DUT และตรวจสอบว่าไม่มีแสงรั่ว (ดังที่แสดงในรูปที่ 6) คุณสามารถตัดรูรับแสงจากโฟมบอร์ดที่มีให้หรือกำหนดค่าจากผู้ให้บริการที่ผ่านการรับรอง ในการวางแนวรูปภาพให้ถูกต้อง ให้หมุน DUT ที่มีกล้องหลังหันเข้าหาแท่นยึดทวนเข็มนาฬิกา 90° และ DUT ที่มีกล้องหน้าหันเข้าหาแท่นยึดตามเข็มนาฬิกา 90° ตรวจสอบว่าได้กําหนดค่ารูรับแสงตามนั้น
รูปที่ 6 ประดิษฐ์รูรับแสงเพื่อป้องกันไม่ให้แสงรั่ว
ใช้ผ้าม่านสีเข้มคลุมอุปกรณ์เพื่อไม่ให้แสงรั่ว ไม่จำเป็นต้องใช้รูรับแสง (แสดงในรูปที่ 7)
รูปที่ 7 การป้องกันไม่ให้แสงรั่วโดยใช้ผ้าคลุม
ติดตั้งตัวยึดโทรศัพท์มาตรฐานหรือตัวยึดโทรศัพท์แบบพับได้ที่แผงยึดโทรศัพท์ด้านหน้าที่ความสูงที่เหมาะสมโดยใช้โบลต์และน็อตไนลอนดังที่แสดงในรูปที่ 8
รูปที่ 8 การติดตั้งรูรับแสงและที่ยึดโทรศัพท์
ติดตั้งตัวยึดแท็บเล็ตเข้ากับแผงยึดแท็บเล็ตที่ความสูงที่เหมาะสมโดยใช้น็อตและกลอนประตูไนลอน
ติดตั้งแท็บเล็ตแสดงผลและเชื่อมต่อแท็บเล็ตกับโฮสต์ดังที่แสดงในรูปที่ 9 ยึดแท็บเล็ตด้วยตัวดูด
รูปที่ 9 การติดตั้งแท็บเล็ต
หากต้องการให้การดําเนินการบนหน้าจอง่ายขึ้น ให้ตั้งค่า DUT ก่อนติดตั้ง DUT
ติดตั้ง DUT และเชื่อมต่อกับโฮสต์
จัดแนว DUT เพื่อให้ตรงกับกึ่งกลางของโมดูลกล้อง (หรืออยู่ใกล้มาก) กับกึ่งกลางของแท็บเล็ต หากต้องการปรับความสูง ให้คลายกลอนยึดโทรศัพท์แล้วเลื่อนตัวยึดขึ้นหรือลง เมื่อวางแนวแล้ว ให้ยึด DUT ด้วยลูกสูบยึด
รูปที่ 10 การติดตั้ง DUT
สำหรับแสง ให้เชื่อมต่อสายไฟจากขาตั้งฐานกับอุปกรณ์ต่อไปนี้
แหล่งจ่ายไฟ 12V
รูปที่ 11 หลอดไฟเชื่อมต่อกับแหล่งจ่ายไฟ 12V
ตัวควบคุมแสงสว่าง (อาจต้องใช้อะแดปเตอร์)
รูปที่ 12 หลอดไฟเชื่อมต่อกับตัวควบคุมแสง
เมื่อตั้งค่าฐานแบบโมดูลเสร็จแล้ว ให้ตั้งค่าโฮสต์และสภาพแวดล้อมการทดสอบ (ตั้งค่า CTS)
สำหรับไฟล์ config.yml ให้ใช้การกำหนดค่าต่อไปนี้
chart\_distance= 22lighting\_ch= [ช่องตัวควบคุมที่เชื่อมต่อ] หรือปล่อยไว้ตามเดิมหากไม่ได้ใช้ตัวควบคุมแสง
การตั้งค่าอุปกรณ์ต่อสาย
ทำตามขั้นตอนต่อไปนี้เพื่อตั้งค่าอุปกรณ์เสริมสำหรับขยายระยะทางแบบไม่บังคับ
ซื้อฐานแบบโมดูลและขาต่อแบบเทเลกับผู้ให้บริการที่ผ่านการรับรอง คุณสร้างอุปกรณ์ต่อขยายโดยใช้ไฟล์เวอร์ชันที่ใช้งานจริงได้ แต่เราไม่แนะนำเนื่องจากการตัดและการประกอบต้องถูกต้องเพื่อให้อุปกรณ์ต่อขยายพอดี
ตรวจสอบว่าคุณมีฐานแบบโมดูลและขาต่อแบบเทเลที่ใช้งานได้ (ดังที่แสดงในรูปที่ 13)
รูปที่ 13 ขาตั้งฐานแบบโมดูลาร์พร้อมส่วนต่อขยายแบบเทเล

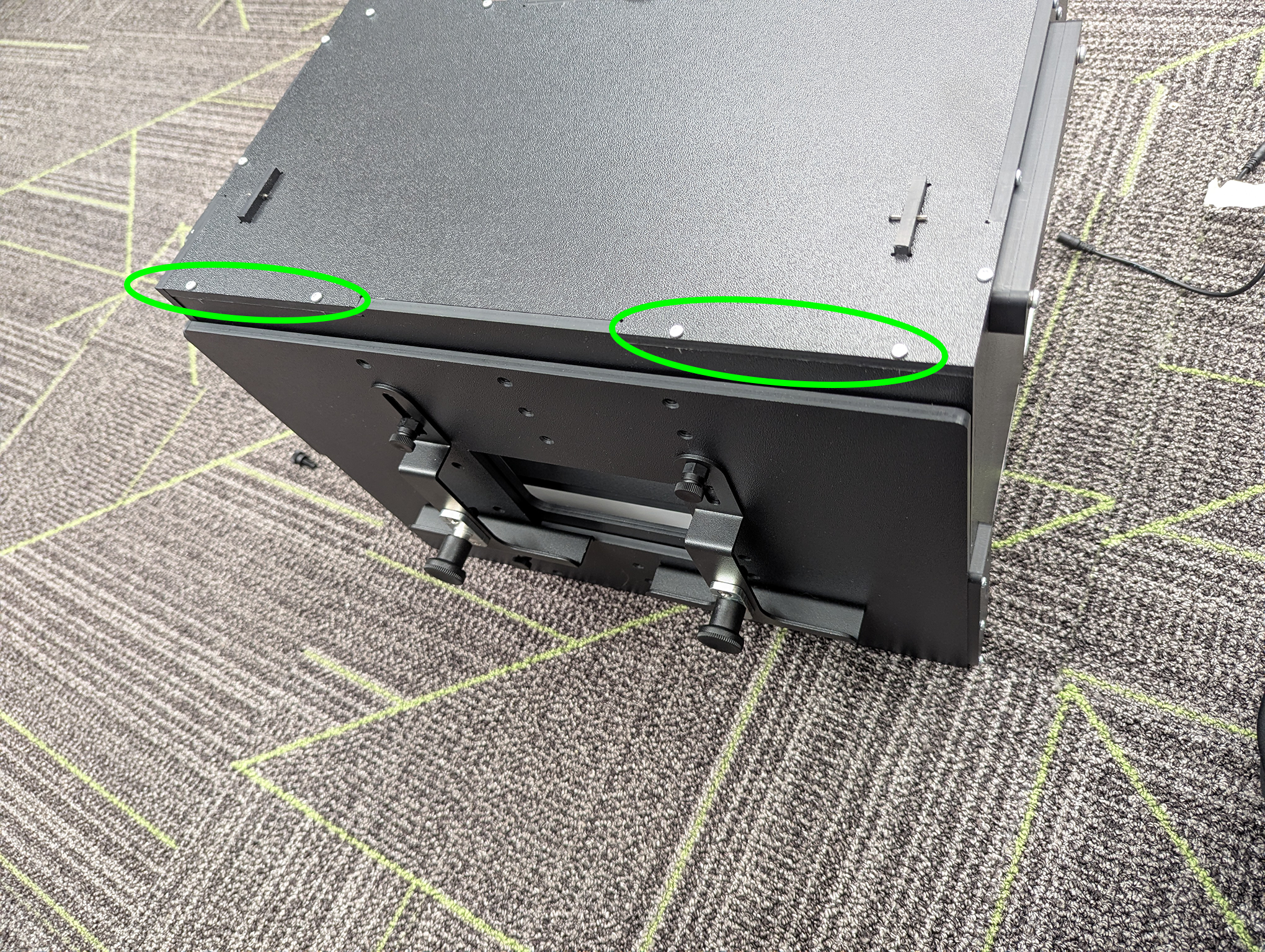

นำแผงยึดโทรศัพท์ออกโดยถอดกลอนไนลอน 6 ตัวด้วยมือ (3 ตัวในแต่ละด้าน)
รูปที่ 14 ถอดกลอนไนลอน 6 ตัวในพื้นที่ที่ไฮไลต์ด้วยมือ
วางแท่นวางฐานและแท่นวางอุปกรณ์ต่อสายโทรทัศน์บนพื้นผิวที่จะทำการทดสอบ เราไม่แนะนำให้ย้ายอุปกรณ์ที่ประกอบแล้วเพื่อไม่ให้จุดยึดเสียหาย
ใส่ขายึดส่วนขยายเข้าที่เพื่อให้แถบ 6 ช่องบนขายึดส่วนขยายตรงกับรู 6 รูบนขายึดฐาน
รูปที่ 15 การจัดแนวสล็อตให้ตรงกับรู
ยึดขาตั้งส่วนขยายเข้ากับขาตั้งฐานโดยขันกลอน 6 ตัว ขณะขันสกรู ให้ค่อยๆ ดันขาตั้ง 2 ตัวเข้าหากันเพื่อให้แน่ใจว่าไม่มีช่องว่างที่แสงจะลอดออกมา (ขอความช่วยเหลือจากเพื่อนร่วมงานตามความจำเป็น) ขันกลอนให้แน่นด้วยมือ
รูปที่ 16 การต่อฐานและอุปกรณ์ต่อ
กำหนดค่ารูรับแสง (หรือผ้าคลุม) และติดตั้งตัวยึดโทรศัพท์และ DUT ตามที่อธิบายไว้ในการตั้งค่าแท่นวาง
รูปที่ 17 ยึดตัวยึดโทรศัพท์และ DUT
เมื่อตั้งค่าแท่นขยายเสร็จแล้ว ให้ตั้งค่าโฮสต์และสภาพแวดล้อมการทดสอบ (ตั้งค่า CTS)
สำหรับไฟล์ config.yml ให้ใช้การกำหนดค่าต่อไปนี้
chart_distance= [ระยะทางทั้งหมดจาก DUT ไปยังแท็บเล็ต]lighting_ch= [ช่องควบคุมที่เชื่อมต่อ] หรือปล่อยไว้ตามเดิมหากไม่ได้ใช้ตัวควบคุมแสง
ถอนการติดตั้งอุปกรณ์ต่อพ่วง
หากต้องการถอนการติดตั้งอุปกรณ์ต่อพ่วง ให้ทำตามขั้นตอนการติดตั้งย้อนกลับ เมื่อติดตั้งแผงยึดแท็บเล็ต ให้ดันแผงเข้ากับฐานเพื่อไม่ให้มีช่องว่างที่แสงจะลอดผ่าน (ดังที่แสดงในรูปที่ 17) ขันกลอนด้วยมือ
รูปที่ 18 การดันแผงยึดแท็บเล็ตเข้ากับแท่นยึด
คำถามที่พบบ่อย
เหตุใดไฟจึงดูสลัวหรือเหตุใดข้อผิดพลาดเกี่ยวกับแสงสว่างที่ถูกต้องจึงปรากฏขึ้นเมื่อเรียกใช้ ITS
ข้อผิดพลาดนี้จะแสดงขึ้นเมื่อแสงสว่างในอุปกรณ์จําลองสลัวลง ซึ่งอาจเกิดจากแหล่งจ่ายไฟและ LED ที่เสื่อมสภาพตามอายุการใช้งาน หรือแหล่งจ่ายไฟทำงานผิดพลาด หากต้องการแก้ไขปัญหานี้ โปรดทำตามขั้นตอนต่อไปนี้

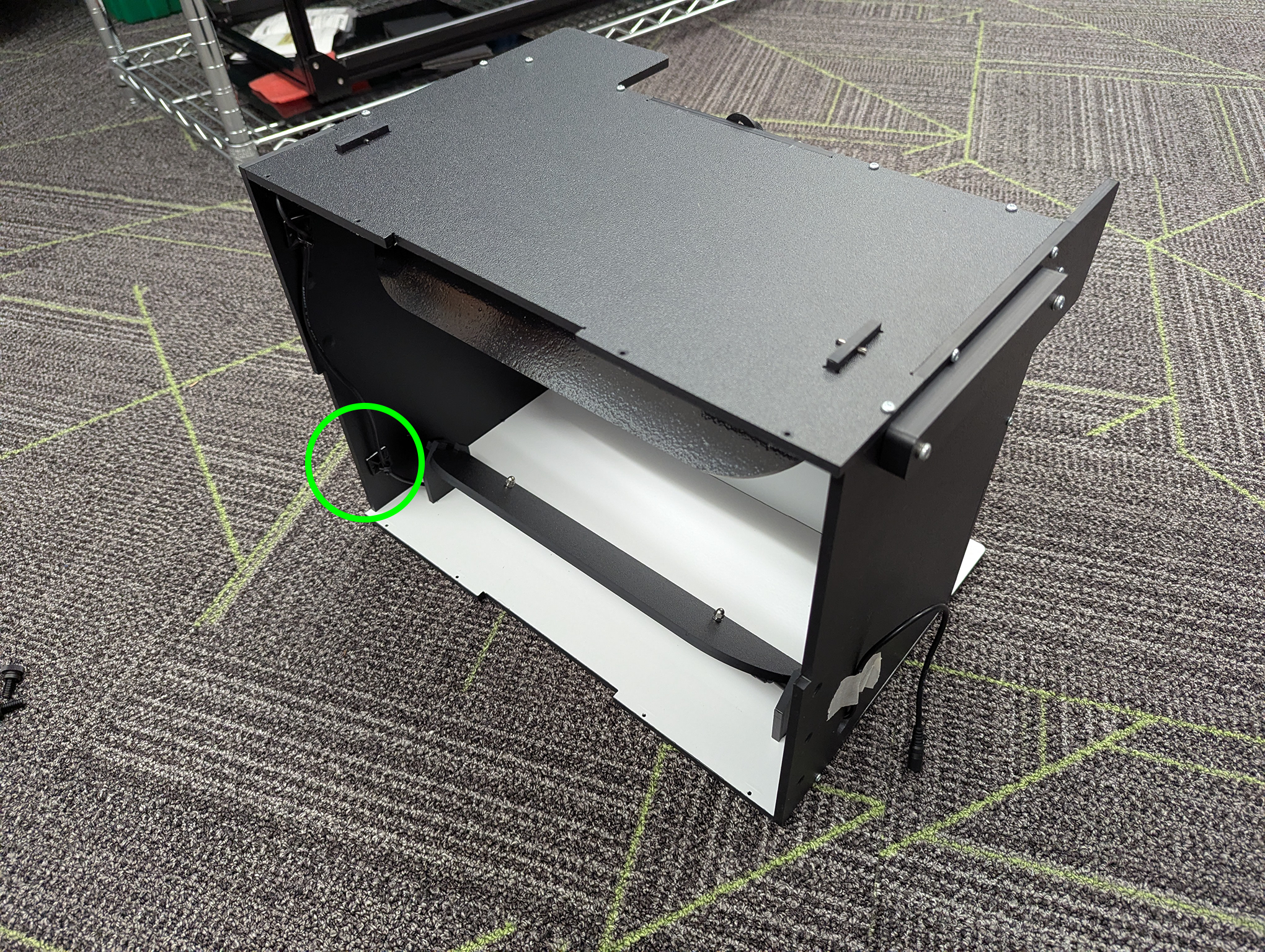

ตรวจสอบว่าแสงไฟทำงานอย่างถูกต้อง
- เปลี่ยนแหล่งจ่ายไฟ (12 โวลต์ UL Listed, ขั้นต่ำ 2 แอมป์)
- เปลี่ยน LED (ดูข้อมูลเพิ่มเติมได้ที่ BOM หรือติดต่อผู้ให้บริการ)
ตรวจสอบว่าลักซ์ของหลอดไฟ LED อยู่ในระดับที่เหมาะสม (100–130) โดยทดสอบลักซ์โดยใช้เครื่องวัดดิจิตอล (ตัวอย่างนี้ใช้เครื่องวัดแสง YF-1065 ของ Contempo Views) วางเครื่องวัดแสงไว้ด้านข้างแท็บเล็ตและปรับเป็น 2,000 ลักซ์เพื่อวัดแสง (แสดงในรูปที่ 20)
รูปที่ 19 YF-1065 โดย Contempo Views
รูปที่ 20 มิเตอร์วัดแสงที่วัดแสงจากด้านข้างด้วยตัวยึดแท็บเล็ต
ทำตามขั้นตอนที่เหมาะสมโดยขึ้นอยู่กับค่าลูกซ์ที่วัดได้ ดังนี้

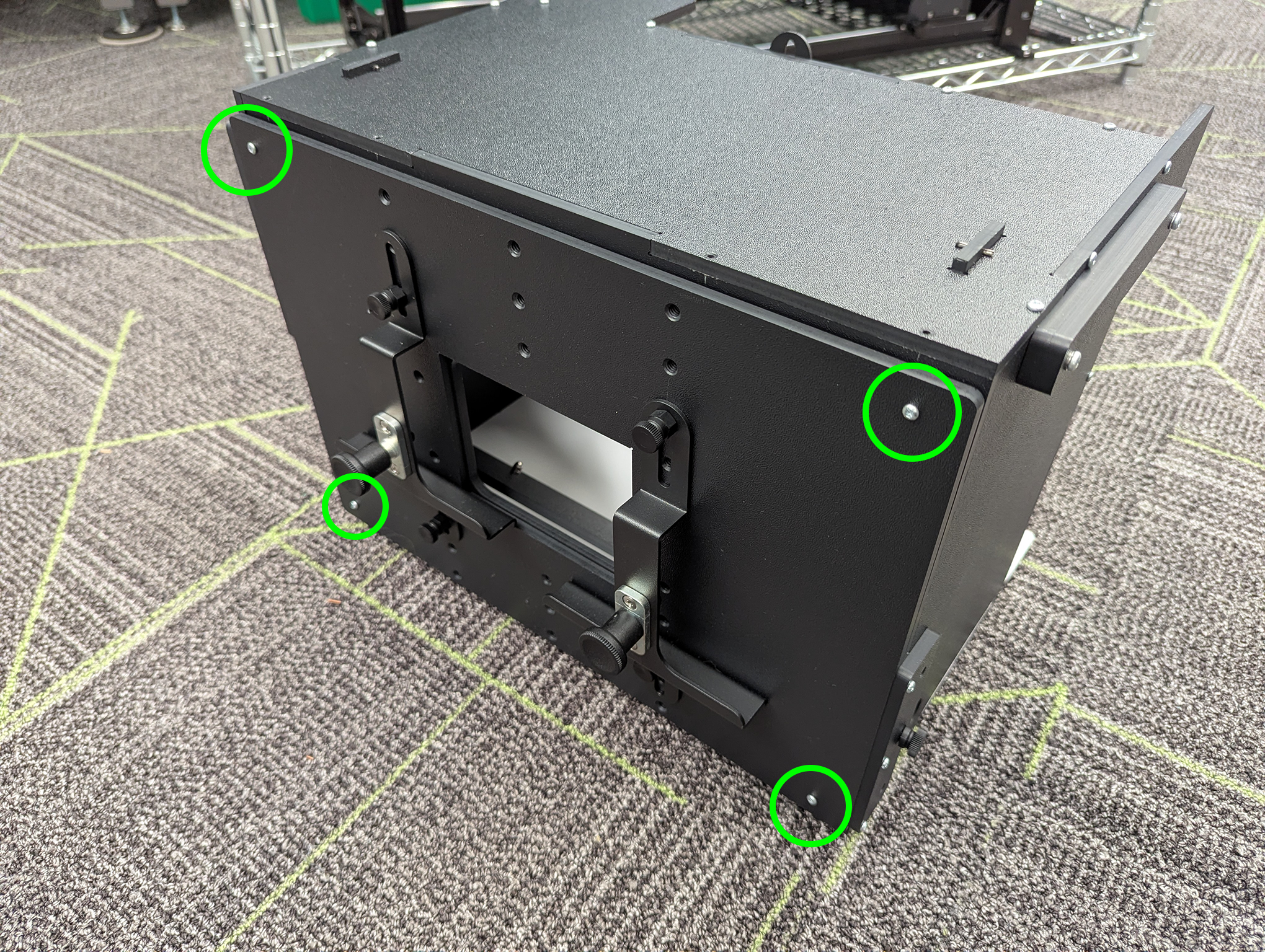

- หากไฟอยู่ในระดับที่ถูกต้อง ให้ขันสกรูเพลตด้านหน้าและด้านหลังเข้ากับราง
- หากไฟอยู่ในระดับที่ไม่ถูกต้อง ให้ตรวจสอบว่าหมายเลขชิ้นส่วนของ LED และแหล่งจ่ายไฟถูกต้อง
สิ่งที่ควรระวัง
ต่อไปนี้คือตัวอย่างข้อผิดพลาดที่พบบ่อยในการผลิตซึ่งอาจทําให้ผลการทดสอบไม่สอดคล้องกัน
แผงด้านหลังที่มีรูเจาะผ่านแท็บเล็ต ซึ่งทำให้การทดสอบ
find_circleล้มเหลวเนื่องจากมีวงกลมเพิ่มเติมที่เกิดจากรูสกรู
รูปที่ 21 แผงด้านหลังที่มีรูเจาะ
ไม่มีเดือย ซึ่งทำให้แผ่นกั้นแสงหลุดออกระหว่างการจัดส่ง
รูปที่ 22 ไม่มีหมุดเดือยบนแผ่นกั้นแสง
แหล่งจ่ายไฟที่ไม่เป็นไปตามข้อกำหนดของ UL การใช้แหล่งจ่ายไฟที่ได้รับการรับรองจาก UL เป็นไปตามข้อกำหนดที่ระบุไว้บนป้ายกำกับ การดำเนินการนี้สำคัญต่อการใช้งานระบบแสงอย่างปลอดภัย
รูปที่ 23 ตัวอย่างแหล่งจ่ายไฟที่ได้รับการรับรองจาก UL
สกรูบนแท่นยึดแท็บเล็ตหรือโทรศัพท์หลุดออกเนื่องจากรับน้ำหนักของแท็บเล็ตหรือโทรศัพท์ไม่ได้ ปัญหานี้มักเกิดจากเกลียวที่เสียหาย และบ่งบอกว่าต้องตัดเกลียวรูใหม่
รูปที่ 24 รูที่มีเกลียวเสียหาย
