下列測試會驗證樂器數位介面 (MIDI) 系統和相關聯的 C 或 C++ API (適用於 Native MIDI Test)，以及 Java 語言 API (適用於 JAVA MIDI Test) 是否正常運作。
請根據您的 Android 版本，按照對應的步驟操作。
必要周邊裝置 (Android 16 以上版本)
執行 CTS-V MIDI 測試前，您必須具備下列周邊裝置：
- USB MIDI 和相關迴路電纜，例如Presonus Audio Box 96，搭配標準 5 針 DIN MIDI 電纜
- 藍牙 MIDI 和相關聯的傳輸線，例如 CME WIDI Jack 和 2.5 mm MIDI TRS 傳輸線
下列圖片顯示 MIDI 周邊裝置和相關聯的迴路電纜：
圖 1. USB 音訊介面正面，有 MIDI 輸入/輸出埠。
圖 2. USB 音訊介面背面，有 MIDI 輸入/輸出埠。
圖 3. 標準 5 針 DIN MIDI 傳輸線。

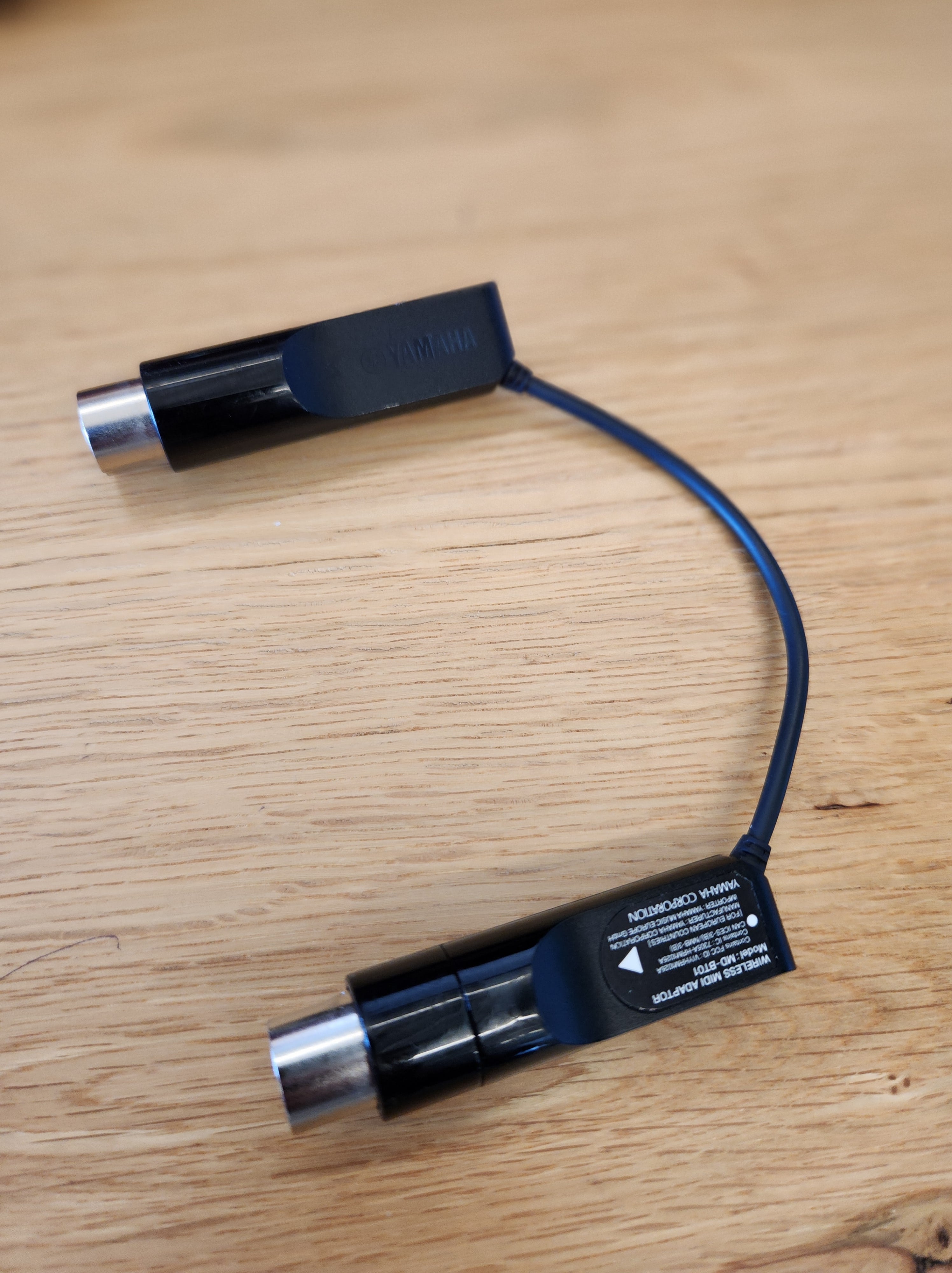

圖 4. 具備 5 針 DIN 的藍牙 MIDI 介面。

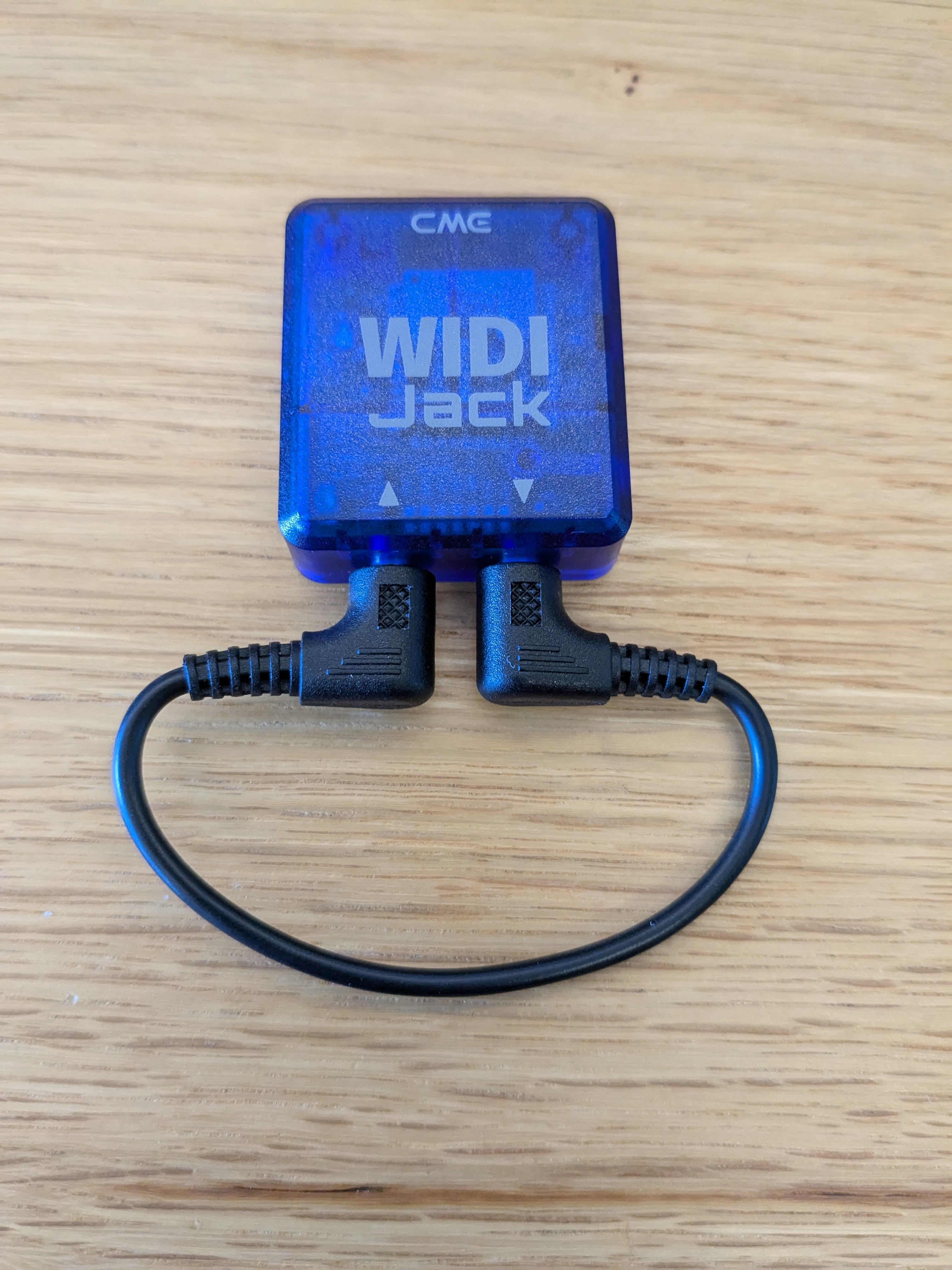

圖 5. 具備迴路功能的藍牙 MIDI 介面。
必要周邊裝置 (Android 15 以下版本)
執行 CTS-V MIDI 測試前，您必須備妥 MIDI 周邊裝置和相關迴路電纜。下圖顯示 MIDI 周邊裝置的範例，以及相關聯的迴路電纜：
圖 6. USB 音訊介面正面，有 MIDI 輸入/輸出埠。
圖 7. USB 音訊介面背面，有 MIDI 輸入/輸出埠。
圖 8. 標準 5 針 DIN MIDI 傳輸線。
圖 9.藍牙 MIDI 介面，例如 Yamaha MD-BT01 或 Roland WM-1。
迴路測試
所有迴路測試都會透過測試周邊裝置傳送一組 MIDI 訊息、迴路傳回該資料，然後監控該裝置的輸入內容，確認收到的資料與傳送的資料相符。
你必須先通過下列所有測試，才能在應用程式中將測試標示為通過。
測試 USB MIDI 迴路
- 在 USB 音訊/MIDI 介面周邊裝置上，使用標準 5 針 DIN MIDI 傳輸線將 MIDI 輸入端連接至 MIDI 輸出端。
- 將 USB 音訊/MIDI 介面周邊裝置連接至受測裝置 (DUT)。DUT 辨識出已連線的周邊裝置後，測試畫面會顯示裝置名稱 (輸入和輸出)，並啟用「Test USB MIDI Interface」按鈕。
- 輕觸「測試 USB MIDI 介面」。
- 等待測試完成，然後在測試畫面上查看報告結果。
測試虛擬 MIDI 迴路
這項測試不需要外部硬體。
- 輕觸「測試虛擬 MIDI 介面」。
- 等待測試完成，然後在測試畫面上查看報告結果。
測試藍牙 MIDI 迴路 (Android 16 以上版本)
下列步驟說明如何在 Android 16 以上版本測試藍牙 MIDI 迴路：
- 從 Google Play 下載並安裝 MIDI BLE Connect 應用程式。
- (選用) 如果藍牙週邊裝置支援迴路，例如圖 5 中的 CME WIDI Jack，請略過這個步驟。如果沒有，請按照下列步驟操作：
- 在 USB 音訊/MIDI 介面周邊裝置上，將藍牙 MIDI 介面連接至 USB 音訊/MIDI 介面背面的 MIDI 輸入和輸出連接器。藍牙 MIDI 介面上的 5 針 DIN 連接器有特定方向性：
- 藍牙 MIDI 介面上的 INPUT 插頭必須連接至 USB 音訊/MIDI 介面上的 INPUT 插孔。
- 藍牙 MIDI 介面上的 OUTPUT 插頭必須連接至 USB 音訊/MIDI 介面上的 OUTPUT 插孔。
- 將 USB 音訊/MIDI 介面周邊裝置連接至 DUT。
- 在 USB 音訊/MIDI 介面周邊裝置上，將藍牙 MIDI 介面連接至 USB 音訊/MIDI 介面背面的 MIDI 輸入和輸出連接器。藍牙 MIDI 介面上的 5 針 DIN 連接器有特定方向性：
- 執行 MIDI BLE Connect 應用程式，掃描藍牙 MIDI 裝置。 選取這個藍牙 MIDI 裝置。
- 當 DUT 辨識出已連線的周邊裝置時，測試畫面會顯示裝置名稱 (輸入和輸出)，並啟用「Test Bluetooth MIDI Interface」(測試藍牙 MIDI 介面) 按鈕。
- 輕觸「測試藍牙 MIDI 介面」。
- 等待測試完成，然後查看測試中回報的結果。
測試藍牙 MIDI 迴路 (Android 15 以下版本)
下列步驟說明如何在 Android 15 以下版本測試藍牙 MIDI 迴路：
- 從 Google Play 下載並安裝 MIDI BLE Connect 應用程式。
- 在 USB 音訊/MIDI 介面周邊裝置上，將藍牙 MIDI 介面連接至 USB 音訊/MIDI 介面背面的 MIDI 輸入和輸出連接器。藍牙 MIDI 介面上的接頭有特定方向性：
- 藍牙 MIDI 介面的 INPUT 插頭必須連接至 USB 音訊/MIDI 介面的 INPUT 插孔。
- 藍牙 MIDI 介面上的 OUTPUT 插頭必須連接至 USB 音訊/MIDI 介面上的 OUTPUT 插孔。
- 將 USB 音訊/MIDI 介面周邊裝置連接至 DUT。
- 執行 MIDI BLE Connect 應用程式。掃描連線至 USB 周邊裝置的藍牙 MIDI 裝置。選取這個藍牙 MIDI 裝置。
- 當 DUT 辨識出已連線的周邊裝置時，測試畫面會顯示裝置名稱 (輸入和輸出)，並啟用「Bluetooth USB MIDI Interface」(藍牙 USB MIDI 介面) 按鈕。
- 輕觸「藍牙 USB MIDI 介面」。
- 等待測試完成，然後在測試畫面中查看報告結果。
