קנייה והגדרה של מערכת ריג מודולרית

מערכת המתקן המודולרית תומכת באוטומציה של בדיקות ITS, והיא מורכבת מקופסת פלסטיק שנחתכת באמצעות בקרת מספרים ממוחשבת (CNC) מתוך שרטוטים של תכנון בעזרת מחשב (CAD), מטאבלט עם תרשים וממכשיר שנבדק (DUT). מערכת ה-rig המודולרית מורכבת מ-rig בסיסי ומ-rig אופציונלי להארכת הטלה. המתקן המודולרי מגיע עם טבלה למרחק של 22 ס"מ ויכול לבדוק מצלמות של מכשירים ניידים עם שדה ראייה של 60 עד 120 מעלות. המתקן הבסיסי יכול לבצע בדיקות כשהוא מסובב ב-90 מעלות עם ה-DUT בחלק העליון (כפי שמוצג באיור 2).

המתקן להארכת הטלה תומך בבדיקת מצלמות עם מרחק מיקוד מינימלי ארוך (מצלמות טלפוטו). המתקן לזרוע הטלסקופית מוברג למתקן הבסיס, ואפשר להתאים את האורך שלו לדרישות הבדיקה של המצלמה כשרוכשים אותו דרך ספקים מוסמכים. מערכת Camera ITS תומכת במרחקי תרשים של עד 100 ס"מ. יש שני סוגים של מערכות טלסקופיות: מערכת טלסקופית גמישה ומערכת טלסקופית באורך קבוע. ה-flexi-tele rig מאפשר לבדוק עם מרחקי תרשים שונים, בעוד שה-rig באורך קבוע מאפשר לבדוק רק עם מרחק תרשים אחד. הציוד לשידור גמיש יהיה זמין החל ממרץ 2026.

איור 1. מודולרי להתקנה במסד.

איור 2. מודל בסיסי מודולרי מסובב ב-90 מעלות.

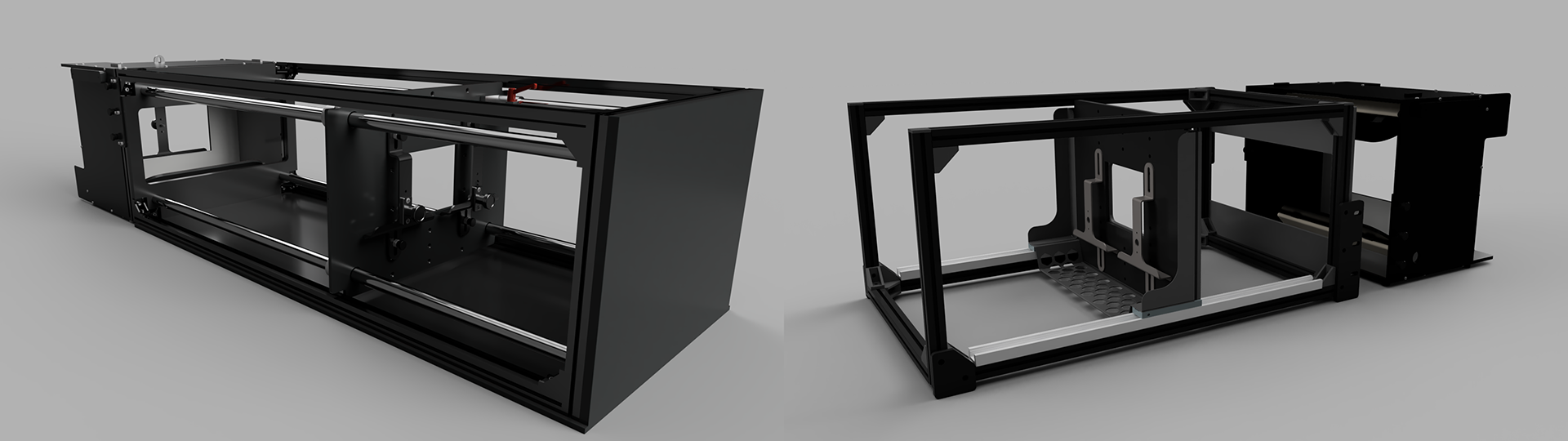

איור 3. מערכות Flexi-Tele להארכת המזלג משני הספקים המאושרים שלנו.

היסטוריית גרסאות

בטבלה הבאה מתוארת היסטוריית הגרסאות של מערכת ה-Rig המודולרית, ומופיעים בה קישורים להורדה של כל גרסה של קובצי הייצור.

תאריך	Revision	הורדת קובץ הפקה	יומן שינויים
ספטמבר 2024	1.2	Modular base rig rev1.2	(ספטמבר 2024) כולל תיקונים של שגיאה בקובץ ייצור (יולי 2024) גרסה ראשונית

רכישה של מערכת ריג מודולרית

מומלץ לרכוש את מערכת הציוד המודולרית, את ציוד ההארכה הטלסקופית האופציונלי ואת האביזרים מאחד מהספקים המוסמכים הבאים.

• ‫Byte Bridge Inc.
  ארה"ב: 1502 Crocker Ave, Hayward, CA 94544-7037
  סין: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  androidpartner@bytebt.com
  ארה"ב: ‎+1-510-373-8899
  סין: ‎+86-400-8866-490

• JFT CO LTD 捷富通科技有限公司 (לשעבר MYWAY DESIGN)
  סין: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
  טייוואן: 4F., ‪No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
  www.jftcoltd.com
  service@jfttec.com or its.sales@jfttec.com
  China:+86-021-64909136
  Taiwan: 886-2-29089060

שרטוטים מכניים

זוהי שרטוט מכני של בסיס מודולרי.

איור 4. שרטוט מכני של מתקן בסיס מודולרי

הגדרה של מערכת בסיסית

כדי להגדיר מערכת מודולרית בסיסית:

1. רכישת מערכת ריג מודולרית מספק שעומד בדרישות.

2. חשוב לוודא שיש לכם את כל הרכיבים שמופיעים בטבלה הבאה (הפריטים שמוצגים באיור 4).

   רכיב	כמות
   מודול בסיס	1
   תושבת לטלפון	2
   תושבת לקיבוע טאבלט	1
   ספק כוח של 12V (רשום ב-UL, ‏ 1A מינימום)	1
   צמצם	1



   איור 5. רכיבים מודולריים של בסיס ה-rig.

3. בהתאם להגדרה, מוודאים שיש לכם את האביזרים הנדרשים בטבלה הבאה (מוצגת באיור 5). אפשר לרכוש את האביזרים האלה מספק מוסמך.

   פריט	כמות
   בקר תאורה (יכול לשלוט בעד 3 מערכות תאורה)	1
   ספק כוח של 5V לבקר התאורה	1
   כבל DC barrel שמחבר את התאורה למתקן בסיס מודולרי	1
   מתאם כבל DC (5.5 מ"מ x 2.1 מ"מ עד 3.5 מ"מ x 1.35 מ"מ)	1
   כבל USB A לכבל USB	1
   ערכת כלים למכשירים מתקפלים (אם ה-DUT הוא מכשיר מתקפל)	1



   איור 6. פריטים אופציונליים לריג בסיסי מודולרי.

4. כדי לוודא שאין דליפות אור, מבצעים אחת מהפעולות הבאות:

   1. מייצרים צמצם שמתאים למודול המצלמה של המכשיר הנבדק ומוודאים שאין דליפות אור (כפי שמוצג באיור 6). אפשר לחתוך פתחים מלוחות הקצף שמסופקים או להגדיר אותם באמצעות ספק מוסמך. כדי להציג את הנתונים בצורה נכונה, מכשירי DUT עם מצלמה אחורית שפונה אל המתקן מסובבים ב-90° נגד כיוון השעון, ומכשירי DUT עם מצלמה קדמית שפונה אל המתקן מסובבים ב-90° עם כיוון השעון. מוודאים שהצמצמים מוגדרים בהתאם.



   איור 7. ליצור פתחים כדי למנוע דליפת אור.

   1. משתמשים בווילון כהה כדי לכסות את המערכת ולמנוע דליפת אור. לא צריך צמצמים. (מוצג באיור 7).



   איור 8. מניעת דליפת אור באמצעות וילון.

5. מתקינים תושבת טלפון רגילה או תושבת טלפון מתקפלת על לוח ההרכבה הקדמי של הטלפון בגובה המתאים באמצעות בורג ואום מניילון, כמו שמוצג באיור 8.



   איור 9. התקנה של צמצם ותושבת לטלפון.

6. מתקינים את תושבת הטאבלט על לוח ההרכבה של הטאבלט בגובה המתאים באמצעות בורג ואום מניילון.

7. ממקמים את הטאבלט של המסך ומחברים את הטאבלט למארח כמו שמוצג באיור 9. מצמידים את הטאבלט באמצעות הוואקום.



   איור 10. התקנה של טאבלט.

8. כדי להקל על ההפעלה במסך, מגדירים את המכשיר הנבדק לפני שמחברים אותו.

9. מרכיבים את ה-DUT ומתחברים למארח.

10. ממקמים את המכשיר הנבדק כך שמרכז מודול המצלמה יהיה מיושר עם מרכז הטאבלט (או קרוב מאוד אליו). כדי לשנות את הגובה, משחררים את הברגים של תושבת הטלפון ומזיזים את התושבת למעלה או למטה. אחרי היישור, מקבעים את המכשיר לבדיקה באמצעות בוכנת התושבת.



    איור 11. התקנה של DUT.

11. לגבי התאורה, מחברים את כבל התאורה מהבסיס לאחד מהחיבורים הבאים:

    1. ספק כוח של 12V



    איור 12. הנורה מחוברת לאספקת חשמל של 12V.

    1. אמצעי בקרה של התאורה (יכול להיות שיידרש מתאם)



    איור 13. האור מחובר לבקר התאורה.

אחרי שמסיימים את ההגדרה של בסיס הציוד המודולרי, מגדירים את סביבת המארח והבדיקה (הגדרת CTS). לקובץ config.yml, משתמשים בהגדרה הבאה:

• ‫chart\_distance = 22
• ‫lighting\_ch = [connected controller channel], or leave as is if not using a lighting controller.

הגדרה של מערכת Flexi-Tele

אם רכשתם את בסיס הציוד המודולרי לפני מרץ 2026, יכול להיות שתצטרכו לבצע התאמה קלה כדי שהוא יפעל עם התוסף של המוט הטלסקופי. השינוי הזה פותר את הבעיה של לוחית קדמית שחוסמת את שדה הראייה של מצלמת הטלסקופ של ה-DUT, ואפשר להשתמש בו גם עם מתקן הארכה של מצלמת טלסקופ באורך קבוע.

כדי להתאים את בסיס ה-rig המודולרי:

1. מסירים את ארבעת הברגים בחלק העליון של המתקן שמחזיקים את הלוח הקדמי, וגם את ארבעת הברגים בחלק התחתון.

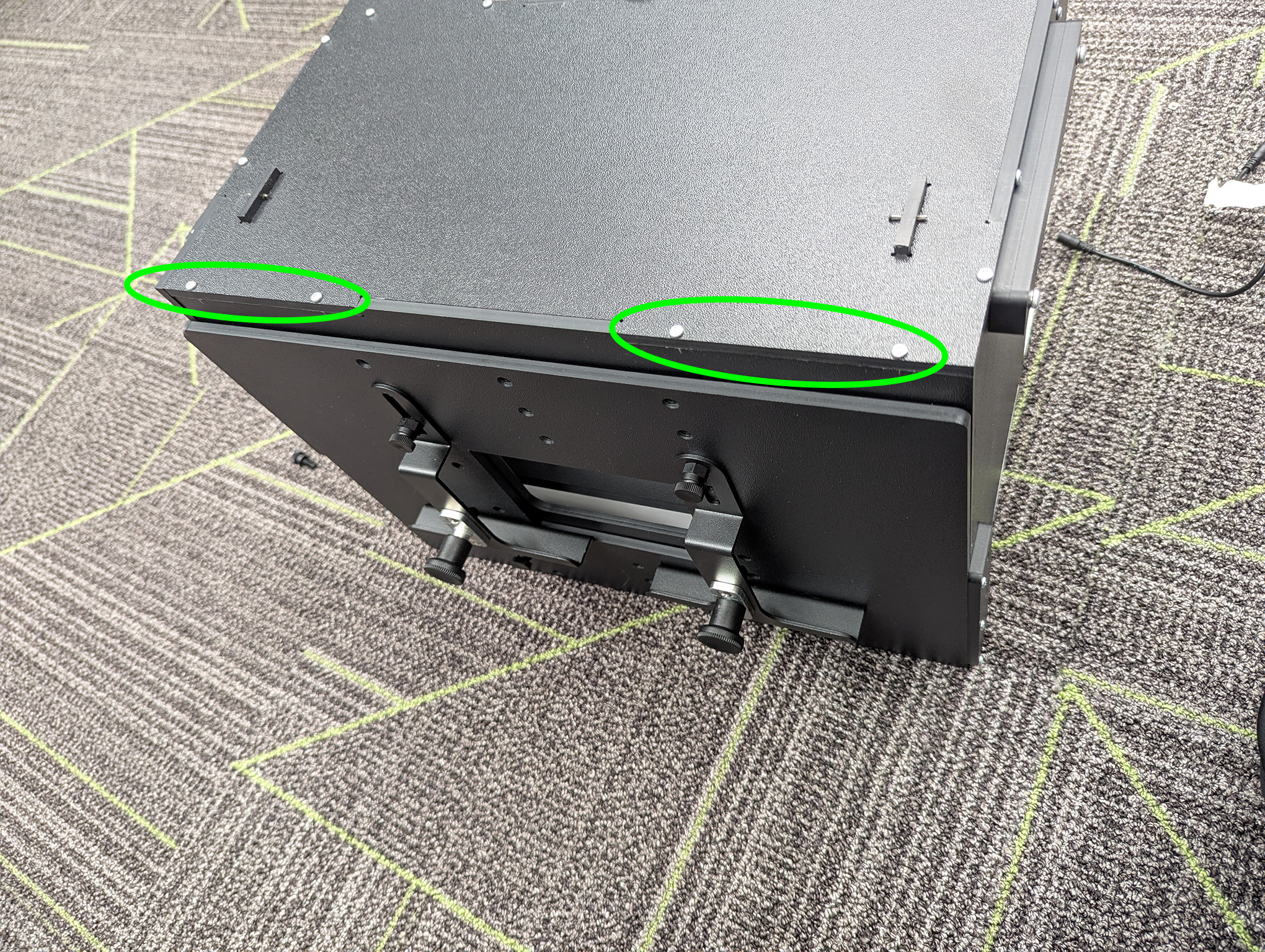

   איור 14. ברגים במתקן שמחזיק את הפלטה הקדמית.

2. (אופציונלי) מבריגים או מדביקים את לוחית הטלפון ללוחית הקדמית כך שהלוחיות יוסרו יחד.

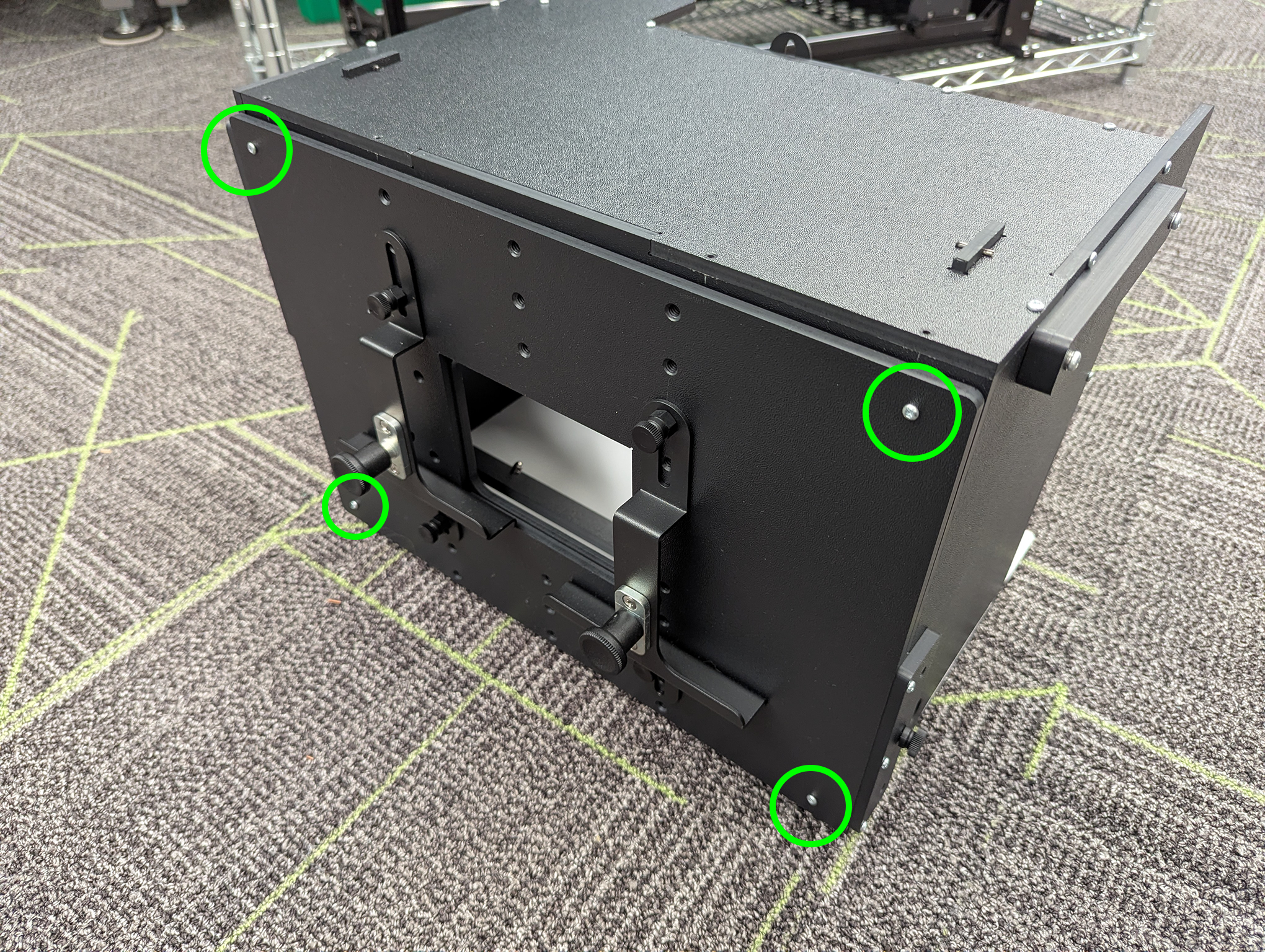

   איור 15. ברגים ללוחית לקיבוע הטלפון וללוחית הקדמית.

3. (אופציונלי) אם למתקן שלכם יש כבל חשמל של תאורה מלמטה למעלה שמחובר ללוח הקדמי, מעבירים אותו לצד עם סרט בידוד או עם תפסים של אזיקונים.

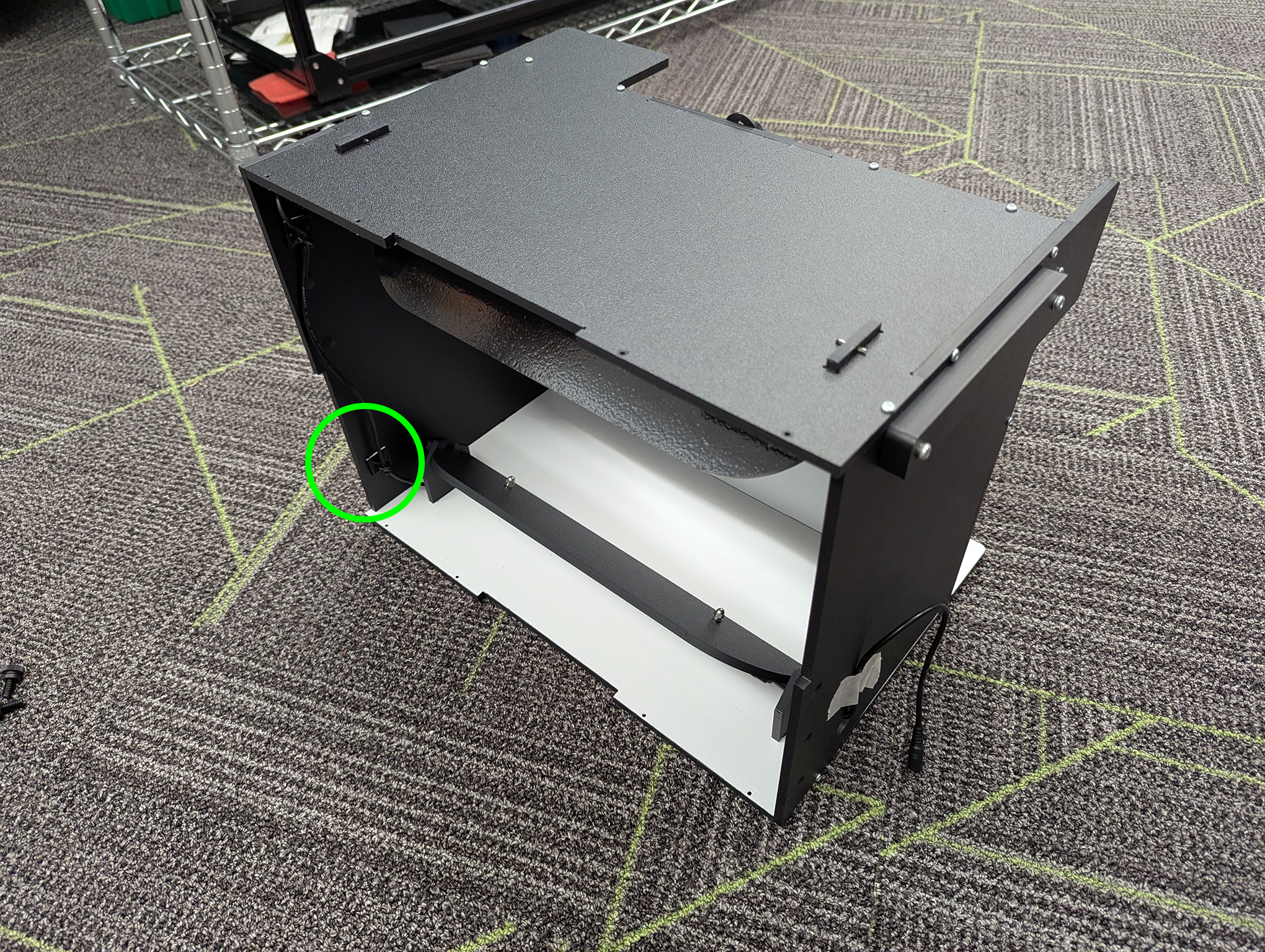

   איור 16. כבל החשמל של האור מלמטה למעלה הועבר לצד.

4. מחברים את המערכת המודולרית של הבסיס למערכת ההארכה הגמישה של הטלה.

סרטון הדגמה

סרטון הדגמה שמראה איך להגדיר את המערכת של תוסף flexi-tele:

הגדרה של מערכת טלסקופית באורך קבוע

כדי להגדיר את התוסף האופציונלי לטלסקופ:

1. רוכשים את בסיס המודולרי ואת המערכת הטלסקופית עם ספק מוסמך. אפשר לבנות את ה-rig באמצעות קובצי הייצור, אבל לא מומלץ לעשות את זה כי צריך לחתוך ולהרכיב בצורה מדויקת כדי לוודא שאין בעיות בהתאמה של ה-rig של התוסף.

2. מוודאים שיש לכם מערכת בסיס מודולרית תקינה ומערכת טלסקופית להארכת הזרוע (כפי שמוצג באיור 13).



   איור 17. מערכת בסיס מודולרית עם הרחבה טלסקופית.

3. מסירים את לוחית ההרכבה של הטלפון על ידי הסרת 6 ברגי ניילון ביד (3 בכל צד).



   איור 18. הסרת 6 ברגי ניילון באזור המודגש ביד.

4. מניחים את בסיס המכשיר ואת בסיס עדשת הטלה על המשטח שבו מתבצעות הבדיקות. כדי למנוע עומס על נקודות החיבור, לא מומלץ להזיז את המערכת המורכבת.

5. ממקמים את מתקן ההארכה כך ש-6 החריצים בלשונית של מתקן ההארכה יתאימו ל-6 החורים במתקן הבסיס.



   איור 19. יישור החריצים עם החורים.

6. מחברים את תוסף המצלמה למתקן הבסיס באמצעות 6 הברגים. במהלך התקנת הברגים, דוחפים בעדינות את 2 המתקנים זה לזה כדי לוודא שאין רווחים שדרכם האור יכול לחדור (אפשר לבקש עזרה מעמית). מהדקים את הברגים ביד.



   איור 20. חיבור של מתקני בסיס ומתקני הארכה.

7. מגדירים את הצמצם (או את הוילון) ומתקינים את תושבות הטלפון ואת המכשירים הנבדקים כמו שמתואר במאמר הגדרת מתקן בסיסי.



   איור 21. הצמדת תושבות לטלפון ולמכשיר הנבדק.

אחרי שמסיימים את ההגדרה של ערכת הכלים להרחבות, מגדירים את סביבת המארח והבדיקה (הגדרת CTS). לקובץ config.yml, משתמשים בהגדרה הבאה:

• ‫chart_distance = [המרחק הכולל מהמכשיר הנבדק לטאבלט]
• ‫lighting_ch = [connected control channel], or leave as is if not not using a lighting controller.

הסרת התקנה של התוסף rig

כדי להסיר את התוסף rig, פועלים לפי שלבי ההתקנה בסדר הפוך. כשמתקינים את לוח ההרכבה של הטאבלט, צריך לדחוף את הלוח אל בסיס המתקן כדי לוודא שאין רווחים שדרכם האור יכול לחדור (כמו שמוצג באיור 17). מהדקים את הברגים ביד.

איור 22. דחיפת לוחית הקיבוע של הטאבלט אל בסיס המעמד.

שאלות נפוצות

למה הסצנה נחתכת בטלסקופ?

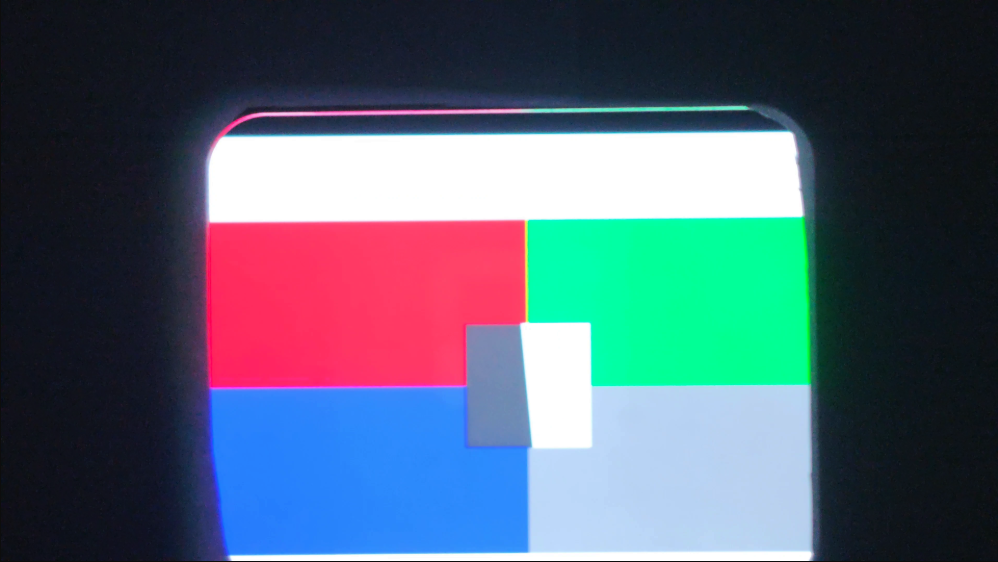

איור 23. סצנה שנחתכה על ידי לוח הטלפון בציוד הבסיסי.

זה קורה כששדה הראייה של עדשת הטלפוטו נחסם על ידי לוחית הטלפון בין בסיס המצלמה לבין תוסף הטלפוטו. לפני שממשיכים בבדיקה, חשוב להסיר את לוחית הטלפון באמצעות מברג.

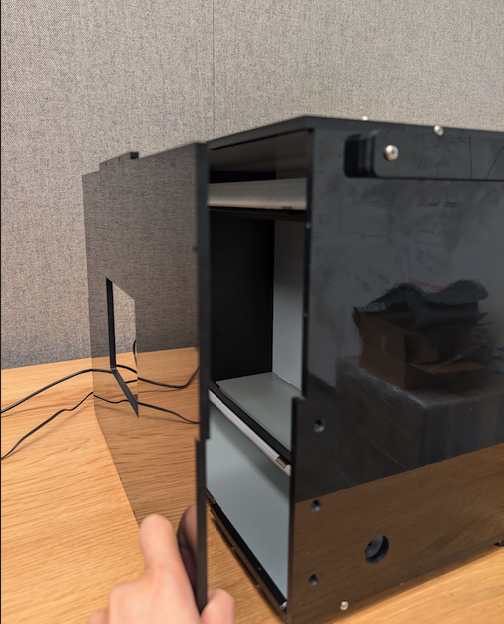

איור 24. הסרת לוחית הטלפון מהמתקן הבסיסי.

למה האורות נראים עמומים או למה מופיעה שגיאה לגבי אימות התאורה כשמריצים את ITS?

השגיאה הזו מופעלת כשהתאורה במתקן הופכת עמומה יותר. זה יכול לקרות בגלל אספקת חשמל ופירוק של נוריות LED עקב גיל או שימוש, או בגלל אספקת חשמל פגומה. כדי לפתור את הבעיה, בצע את הצעדים הבאים:

1. מוודאים שהתאורה פועלת כמו שצריך:

   • מחליפים את ספק הכוח (12 וולט, מינימום 2 אמפר, רשום ב-UL).
   • צריך להחליף את נורית ה-LED (אפשר לעיין ב-BOM או לפנות לספק לקבלת מידע נוסף).

2. כדי לוודא שעוצמת האור של נורות ה-LED נמצאת ברמה המתאימה (100-300 לוקס), צריך לבדוק את עוצמת האור באמצעות מד דיגיטלי. (בדוגמה הזו נעשה שימוש במד לוקס YF-1065 של Contempo Views). מניחים את מד האור בצד הטאבלט ומסובבים אותו ל-2,000 לוקס כדי למדוד את האור (כמו שמוצג באיור 21).



   איור 25. YF-1065 by Contempo Views.



   איור 26. מד לוקס למדידת אור מהצד עם תושבת הטאבלט.

3. בהתאם לערך הלוקס שנמדד, פועלים לפי השלב המתאים:

   • אם הנורה נמצאת בגובה הנכון, מבריגים את הלוחות הקדמי והאחורי למקומם.
   • אם עוצמת האור לא נכונה, צריך לבדוק שמספר החלק של ה-LED ושל ספק הכוח נכונים.

דברים שכדאי לשים לב אליהם

ריכזנו כאן כמה דוגמאות לשגיאות נפוצות בתהליך הייצור שעלולות לגרום לבדיקות להיות לא יציבות.

• הפאנל האחורי עם חורים בטאבלט. כתוצאה מכך, הבדיקה find_circle נכשלת בגלל העיגולים הנוספים שנוצרו על ידי חורי הברגים.



  איור 27. לוח אחורי עם חורים.

• חסרים פינים. כתוצאה מכך, מחיצות האור מחליקות החוצה במהלך המשלוח.



  איור 28. חסר פין עץ במפזר האור.

• ספק כוח שלא מופיע ברשימת UL. שימוש בספק כוח שמופיע ברשימת UL עומד במפרטים המסומנים. השלב הזה חשוב כדי להפעיל את התאורה בצורה בטוחה.



  איור 29. דוגמה לספק כוח שמופיע ברשימת UL.

• הברגים מחליקים בתושבת של הטאבלט או הטלפון שלא יכולה לשאת את המשקל של הטאבלט או הטלפון. בדרך כלל זה קורה בגלל הברגות פגומות, וזה מצביע על כך שצריך להבריג מחדש את החור.



  איור 30. חור עם הברגות פגומות.
