เรียกใช้การทดสอบโปรแกรมตรวจสอบ CTS ของเฟรมเวิร์กเสียง

การทดสอบเฟรมเวิร์กเสียง CTS-V ต้องใช้การแทรกแซงจากเจ้าหน้าที่และฮาร์ดแวร์ภายนอกบางอย่าง ซึ่งรวมถึงดองเกิลการรายงานเสียง อะแดปเตอร์หรืออินเทอร์เฟซ USB เป็นอนาล็อก ไมโครโฟนอ้างอิง USB และลำโพงภายนอก

หากต้องการเข้าถึงการทดสอบในหน้านี้ โปรดดูวิธีการทั่วไป

การทดสอบเวลาในการตอบสนองของ Loopback

การทดสอบเวลาในการตอบสนองของเสียงแบบลูปกลับจะวัดเวลาทั้งหมดตั้งแต่การสร้างสัญญาณเสียงไปจนถึงการตรวจจับสัญญาณเดียวกันนั้น การวัดเวลานี้ใช้เป็นตัวแทนในการวัดเวลาในการตอบสนองโดยรวมของระบบเสียง

ระบบจะวัดเวลาในการตอบสนองผ่านเส้นทางข้อมูลหลายเส้นทาง ซึ่งรวมถึง

• จากลำโพงไปยังไมโครโฟน
• เอาต์พุตเสียง USB เป็นอินพุต
• เอาต์พุตแอนะล็อก 3.5 มม. สำหรับอินพุต หากอุปกรณ์รองรับ

อุปกรณ์ต่อพ่วงที่เลือก

หากอุปกรณ์มีช่องเสียบชุดหูฟังแบบแอนะล็อก 3.5 มม. คุณจะต้องมีดองเกิลการส่งเสียงซ้ำหรือปลั๊ก โดยดองเกิลจะมีอุปกรณ์อิเล็กทรอนิกส์ที่กําหนดเส้นทางสัญญาณเอาต์พุตเสียงกลับไปยังอินพุตเสียง

รูปที่ 1 ปลั๊กเสียงที่ส่งผ่านข้อมูล

สำหรับการทดสอบ USB คุณมี 2 ตัวเลือก ตัวเลือกแรกคือการใช้ดองเกิลการส่งเสียงซ้ำที่เชื่อมต่อกับอะแดปเตอร์ USB เป็นอนาล็อกดังที่แสดงในรูปภาพต่อไปนี้

รูปที่ 2 ปลั๊กเสียงที่เชื่อมต่อกับอะแดปเตอร์ USB เป็นอนาล็อก

ตัวเลือกที่ 2 คือการใช้อินเทอร์เฟซเสียง USB ที่มีสายเชื่อมต่อเอาต์พุตกับอินพุต

วิธีการต่อไปนี้มีไว้สำหรับอุปกรณ์ Presonus AudioBox USB 96

1. เชื่อมต่อขั้วต่ออินพุต 1 กับ Main Out L
2. เชื่อมต่อขั้วต่ออินพุต 2 กับ Main Out R
3. ตั้งปุ่ม Input 1 ให้ตรงขึ้น
4. ตั้งปุ่ม Input 2 ให้ตั้งตรง
5. ตั้งปุ่มโทรศัพท์เป็น 0
6. ตั้งปุ่มผสมเสียงไปทางขวาสุดสำหรับการเล่น

7. ตั้งปุ่มหลักให้เอียงไปทางซ้ายประมาณ 45 องศาจากตรงขึ้น (ประมาณ 10:30 น. ในหน้าปัดนาฬิกา)



   รูปที่ 3 อินเทอร์เฟซเสียง USB ที่มีการตั้งค่าที่ถูกต้อง



   รูปที่ 4 มุมมองด้านบนของอินเทอร์เฟซเสียง USB ที่มีการเชื่อมต่อที่ถูกต้อง

ทำการทดสอบเวลาในการตอบสนองของเสียงแบบ Loopback

หลังจากตั้งค่าอุปกรณ์ต่อพ่วงที่เลือกแล้ว ให้ทำการทดสอบเวลาในการตอบสนองของเสียงที่วนซ้ำเพื่อวัดเวลาในการตอบสนองของเสียงที่วนซ้ำในเส้นทางทั้งหมดที่อุปกรณ์ทดสอบรองรับ ดังนี้

1. ทดสอบลำโพงภายในกับไมโครโฟนภายใน (เส้นทางลำโพงหรือไมโครโฟน)

   • ทำการทดสอบนี้ในห้องที่เงียบ
   • วาง DUT ราบลงบนโต๊ะ หาก DUT อยู่ในเคส คุณอาจต้องถอดเคสออก
   • แตะเริ่มสำหรับลำโพงหรือไมโครโฟน เสียงรบกวนจะดังขึ้นเป็นชุดๆ และในตอนท้ายของกระบวนการทดสอบ ผลการทดสอบสำหรับลำโพงหรือเส้นทางไมโครโฟนจะแสดงขึ้น คุณอาจต้องปรับระดับเสียงเพื่อให้ได้ค่าความเชื่อมั่นที่เพียงพอ

2. หาก DUT ไม่มีแจ็คหูฟังแบบอนาล็อก ให้ข้ามขั้นตอนนี้ หรือทดสอบช่องเสียบหูฟังแบบแอนะล็อกโดยทำดังนี้

   • เสียบปลั๊กการรายงานผลซ้ำเข้ากับแจ็คหูฟังอนาล็อกของ DUT ซึ่งจะเป็นการเปิดใช้งานปุ่มเริ่มสำหรับเส้นทางนี้
   • แตะเริ่ม ระบบจะส่งชุดสัญญาณรบกวนเดียวกันผ่านแจ็คหูฟังและวัดเวลาในการตอบสนอง คุณอาจต้องปรับปริมาณเพื่อให้ได้ค่าความเชื่อมั่นที่เพียงพอ

3. หาก DUT ไม่มีพอร์ต USB ที่ใช้โหมดโฮสต์ USB ให้ข้ามขั้นตอนนี้ หรือทดสอบพอร์ต USB โดยทำดังนี้

   • เชื่อมต่ออุปกรณ์ Loopback ของ USB (อะแดปเตอร์และปลั๊ก Loopback หรืออินเทอร์เฟซ USB ที่มีสาย Loopback ที่เหมาะสม) กับ DUT
   • แตะเริ่ม ระบบจะส่งชุดสัญญาณรบกวนเดียวกันผ่านอะแดปเตอร์หรืออินเทอร์เฟซ USB และวัดเวลาในการตอบสนอง คุณอาจต้องปรับระดับเสียงเพื่อให้ได้ค่าความเชื่อมั่นที่เพียงพอ

4. รายงานผลลัพธ์

   • หากเส้นทางทั้งหมดตรงตามเกณฑ์ที่ระบุไว้ใน Android CDD ให้ทําเครื่องหมายการทดสอบว่าผ่าน
   • หากเส้นทางใดไม่เป็นไปตามเกณฑ์ ให้ทําเครื่องหมายการทดสอบว่าไม่สําเร็จ

ทำการทดสอบเส้นความถี่ของเสียง

การทดสอบนี้ใช้ดองเกิลเสียงลูปแบ็กเพื่อระบุลักษณะเอาต์พุตเสียงแบบสายซ้ายและขวาจากช่องเสียบแอนะล็อก 3.5 มม. การทดสอบใช้เสียงสะท้อนของไมโครโฟนจากปลั๊กเพื่อบันทึกเสียงและคำนวณการตอบสนองต่อความถี่ของแต่ละแชแนล

ระบบจะใช้เกณฑ์พลังงานขั้นต่ำที่คาดไว้ในแต่ละย่านความถี่ (จาก 4 ย่าน) กับแต่ละช่อง

วิธีทำการทดสอบนี้

1. ทำตามวิธีการทั่วไปเพื่อเข้าถึงการทดสอบ

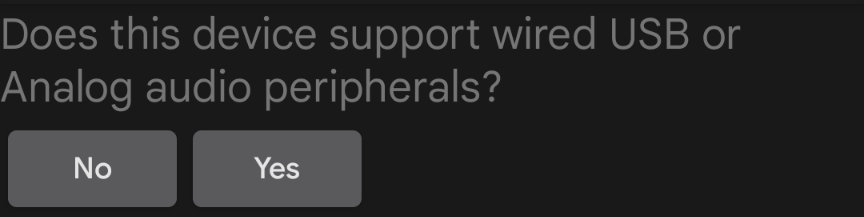

2. แตะใช่หรือไม่เพื่อรายงานว่าอุปกรณ์มีพอร์ตหูฟังจริงหรือไม่ หากไม่มีพอร์ตจริง ให้ทำเครื่องหมายการทดสอบว่าผ่าน



   รูปที่ 5 เส้นความถี่ของเสียง

3. เชื่อมต่อปลั๊ก Loopback เข้ากับขั้วต่อชุดหูฟัง (ดูการทดสอบเวลาในการตอบสนองของ Loopback)

4. แตะปลั๊ก LOOPBACK พร้อมใช้งาน

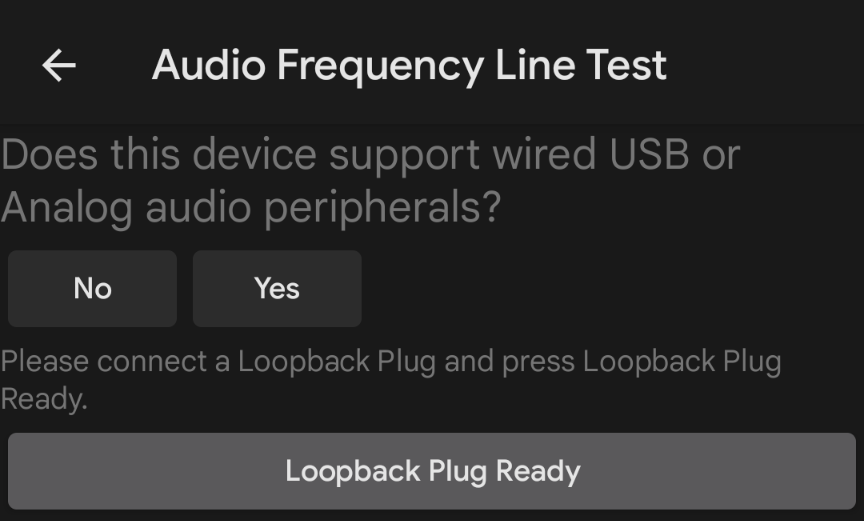

   รูปที่ 6 ปลั๊ก Loopback พร้อมใช้งานแล้ว

5. แตะทดสอบ แล้วรอให้การทดสอบเสร็จสิ้น

6. เมื่อการทดสอบเสร็จสิ้น ให้ดูผลลัพธ์ในหน้าจอทดสอบ

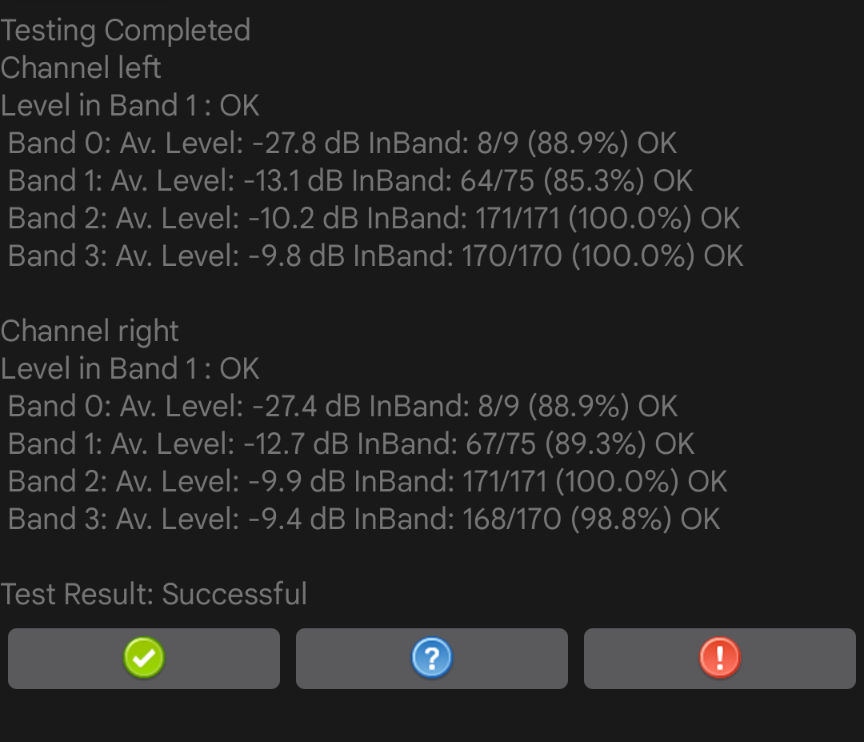

   รูปที่ 7 การทดสอบเสร็จสมบูรณ์

7. หากการทดสอบผ่าน ให้กดเครื่องหมายถูกสีเขียว หากการทดสอบไม่สำเร็จ ให้กด !

ทำการทดสอบความถี่ของเสียงของลำโพง

การทดสอบนี้ใช้สัญญาณที่บันทึกโดยไมโครโฟนอ้างอิง USB ภายนอกเพื่อประเมินการตอบสนองต่อความถี่ของลำโพง

ไมโครโฟนอ้างอิงจะให้เสียงที่ราบเรียบและไม่มีสี ไมโครโฟนเหล่านี้มักใช้กับอุปกรณ์วิเคราะห์และการวัด

ลักษณะของไมโครโฟนอ้างอิงที่แนะนำขั้นต่ำ

• การตอบสนองต่อความถี่ที่ราบเรียบในช่วง 100 Hz ถึง 20 kHz: +/- 2 dB อัตราส่วนสัญญาณต่อเสียงรบกวน 70 dB (การถ่วงน้ำหนักตามมาตรฐาน A)
• อัตราส่วน THD ที่ 1,000 Hz น้อยกว่า 1% ที่ SPL 127 dB

ไมโครโฟนที่แนะนำ ได้แก่ ไมโครโฟน miniDSP USB ที่ปรับเทียบการวัด และไมโครโฟนการวัด Dayton Audio UMM-6 USB

วิธีทำการทดสอบ

1. เชื่อมต่อไมโครโฟนอ้างอิง USB กับ DUT และวางไมโครโฟนไว้ห่างจาก DUT 20 ซม. และตั้งฉากกับตรงกลางหน้าจอ



   รูปที่ 8 อุปกรณ์ที่ทดสอบ

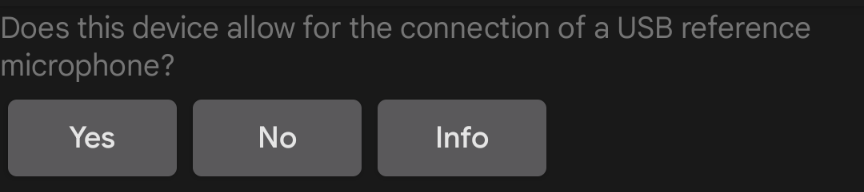

2. แตะไมโครโฟนอ้างอิง USB พร้อมใช้งาน



   รูปที่ 9 ไมโครโฟนพร้อมใช้งาน

3. แตะทดสอบ แล้วรอให้การทดสอบเสร็จสิ้น

4. เมื่อการทดสอบเสร็จสิ้น ให้ดูผลลัพธ์ในหน้าจอทดสอบ

5. หากการทดสอบผ่าน ให้กดเครื่องหมายถูกสีเขียว หากการทดสอบไม่สำเร็จ ให้กด !

ทำการทดสอบไมโครโฟนความถี่เสียง

การทดสอบนี้ต้องใช้ทั้งลำโพงภายนอกสำหรับแหล่งเสียงสีขาวและไมโครโฟนอ้างอิง USB เพื่อปรับเทียบไมโครโฟนภายในของ DUT ลำโพงไม่จำเป็นต้องมีการตอบสนองความถี่แบบ Flat แต่ต้องครอบคลุมความถี่ต่ำ (100 Hz) ไปจนถึงความถี่สูง (20 kHz)

วิธีทำการทดสอบ

1. รายงานว่า DUT มีพอร์ตเอาต์พุตเสียงจริงหรือไม่ หากไม่ ให้ทําเครื่องหมายการทดสอบว่าผ่าน

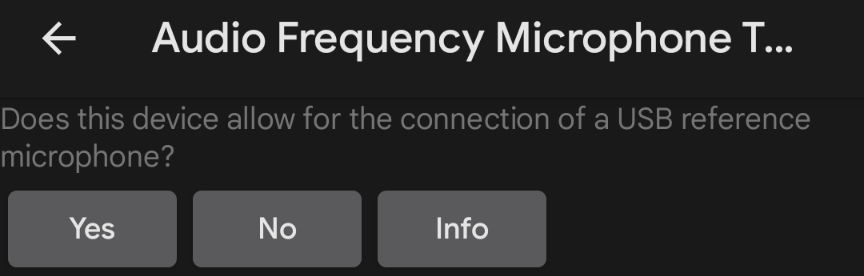

   รูปที่ 10 การทดสอบไมโครโฟนเสียง

2. วางลำโพงให้ตั้งฉากกับกึ่งกลางหน้าจอของ DUT โดยให้ห่าง 40 ซม.



   รูปที่ 11 อุปกรณ์ที่ทดสอบ

3. เชื่อมต่อลำโพงภายนอกกับ DUT โดยใช้ขั้วต่อหูฟังหรือเอาต์พุตสาย ถอดไมโครโฟน USB ที่เชื่อมต่อกับ DUT

4. แตะลำโพงภายนอกพร้อมใช้งาน



   รูปที่ 12 อยู่ระหว่างการทดสอบ

5. แตะ TEST 1 แล้วรอให้การทดสอบเสร็จสิ้น เมื่อการทดสอบเสร็จสิ้นแล้ว ผลการทดสอบจะแสดงบนหน้าจอการทดสอบ ดังนี้



   รูปที่ 13 ผลการทดสอบ

6. เชื่อมต่อไมโครโฟนอ้างอิง USB กับ DUT เชื่อมต่อลำโพงภายนอกไว้และวางไมโครโฟนไว้ข้างไมโครโฟนภายในของ DUT โดยให้ชี้ไปยังลำโพงภายนอก

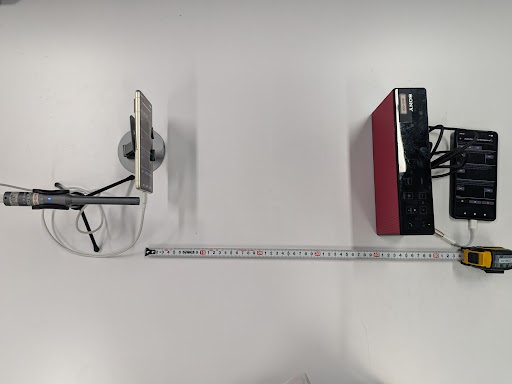

   รูปที่ 14 ตำแหน่งของอุปกรณ์



   รูปที่ 15 ตำแหน่งไมโครโฟน

7. แตะไมโครโฟนอ้างอิง USB พร้อมใช้งาน



   รูปที่ 16 ไมโครโฟนพร้อมใช้งาน

8. แตะทดสอบ 2 แล้วรอให้การทดสอบเสร็จสิ้น เมื่อการทดสอบเสร็จสิ้นแล้ว ผลการทดสอบจะแสดงบนหน้าจอการทดสอบ ดังนี้



   รูปที่ 17 การทดสอบเสร็จสมบูรณ์

9. บันทึกผลการทดสอบ

ทำการทดสอบความถี่ของเสียงแบบไม่ผ่านกระบวนการ

การทดสอบนี้ต้องใช้เครื่องวัดระดับความกดดันของเสียง (SPL) นอกเหนือจากไมโครโฟนอ้างอิง USB และลำโพงภายนอก

หาก DUT มีคำจำกัดความสำหรับฟีเจอร์ความถี่ของเสียงที่ไม่มีการประมวลผล การทดสอบส่วนต่างๆ ทั้งหมดต้องผ่าน หาก DUT ไม่ได้กำหนดฟีเจอร์นี้ การทดสอบจะผ่านได้แม้ว่าบางส่วนจะไม่ผ่านก็ตาม

วิธีทำการทดสอบ

1. เชื่อมต่อลำโพงภายนอกกับ DUT โดยใช้ขั้วต่อหูฟังหรือเอาต์พุตสาย ถอดไมโครโฟน USB ที่เชื่อมต่อกับ DUT



   รูปที่ 18 การตั้งค่า DUT

2. วิธีทำการทดสอบเสียง

   1. แตะเล่น

   2. ย้ายเครื่องวัด SPL ไปไว้หน้าลำโพงจนกว่าจะตรวจพบระดับความดันเสียง 94 dB SPL

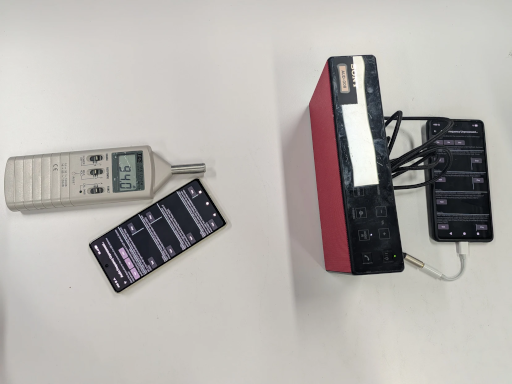

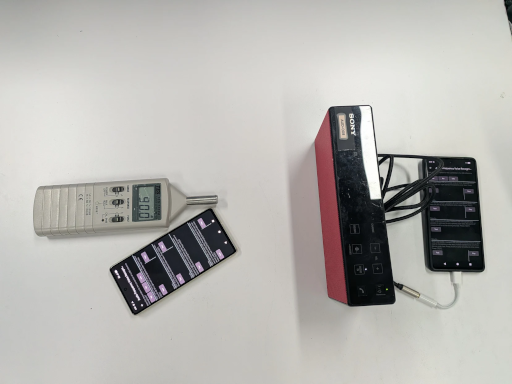

      รูปที่ 19 การตั้งค่าเสียงทดสอบ

   3. เลื่อนเครื่องวัด SPL ไปมาบนเส้นตรงจากลำโพง จดบันทึกตำแหน่งนี้ไว้



      รูปที่ 20 ตําแหน่งเครื่องวัด SPL

   4. ย้าย DUT และวางไมโครโฟนไว้ในตำแหน่งเดียวกันกับในขั้นตอนก่อนหน้า

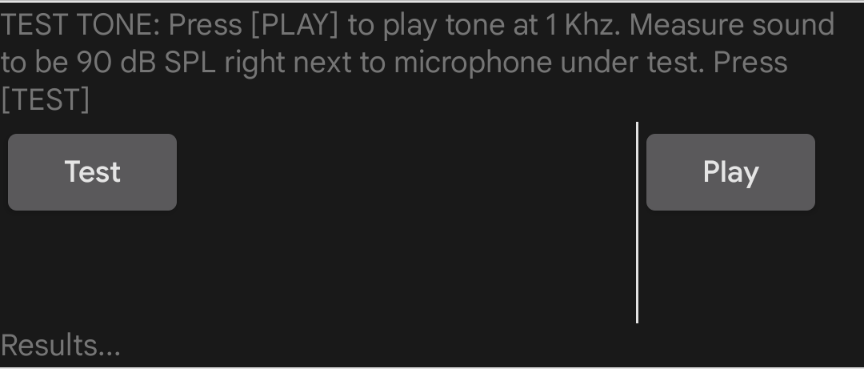

   5. แตะทดสอบ DUT จะทำการบันทึกเสียงสั้นๆ และหยุดการเล่นโดยอัตโนมัติ หากจำเป็น คุณสามารถหยุดเล่นได้โดยแตะหยุด



      รูปที่ 21 การบันทึกเสียง

3. วิธีทำการทดสอบเสียงรบกวน

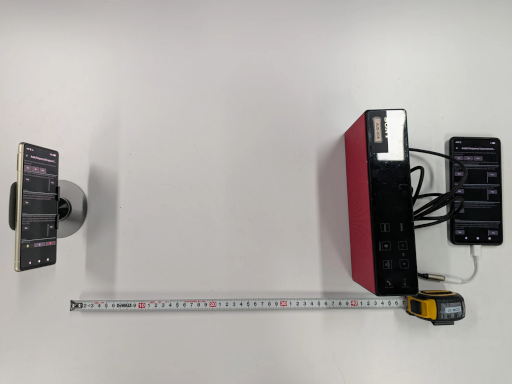

   1. วางลำโพงให้ตั้งฉากกับกึ่งกลางของหน้าจอของอุปกรณ์ทดสอบและอยู่ห่างจากอุปกรณ์ 40 ซม.



      รูปที่ 22 ตำแหน่งของลำโพง

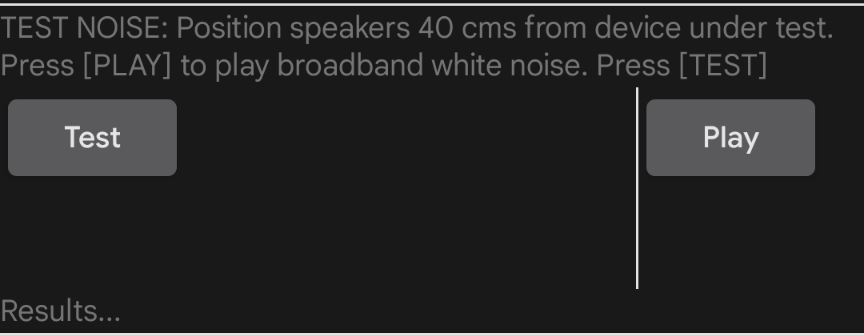

   2. แตะเล่น

   3. แตะทดสอบ แล้วรอให้การทดสอบเสร็จสิ้น การเล่นจะหยุดโดยอัตโนมัติเมื่อการทดสอบเสร็จสิ้น

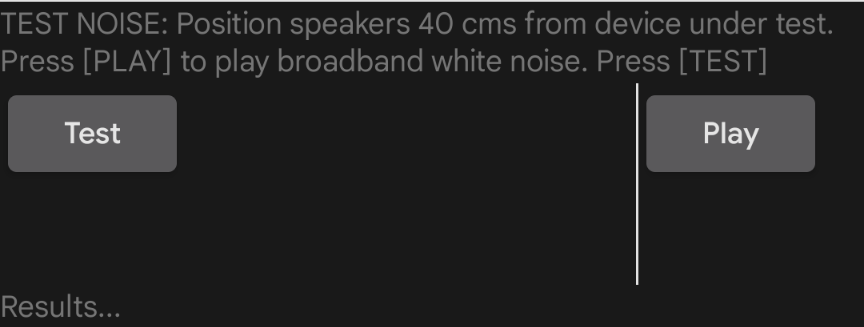

      รูปที่ 23 กำลังทดสอบ

4. วิธีทดสอบพื้นหลัง USB

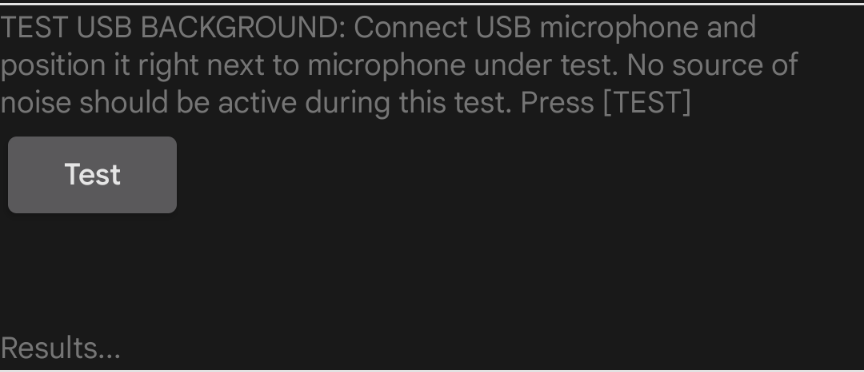

   1. เชื่อมต่อไมโครโฟนอ้างอิง USB กับ DUT และวางไว้ใกล้กับไมโครโฟนภายในของ DUT

   2. แตะทดสอบ การทดสอบจะทํางานและแสดงผลลัพธ์บนหน้าจอ



      รูปที่ 24 ไมโครโฟนอ้างอิง USB

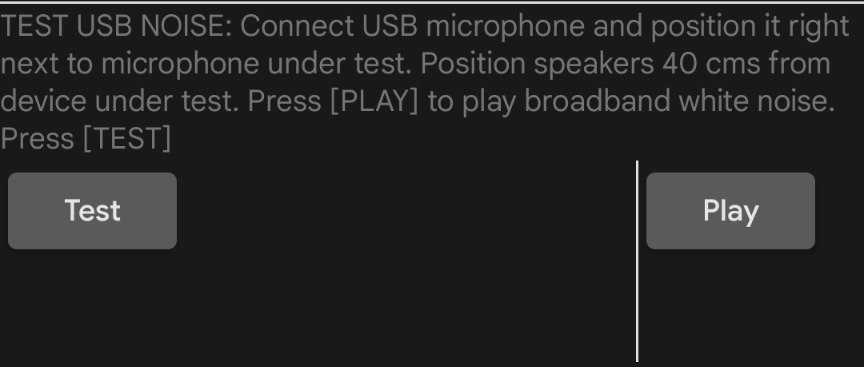

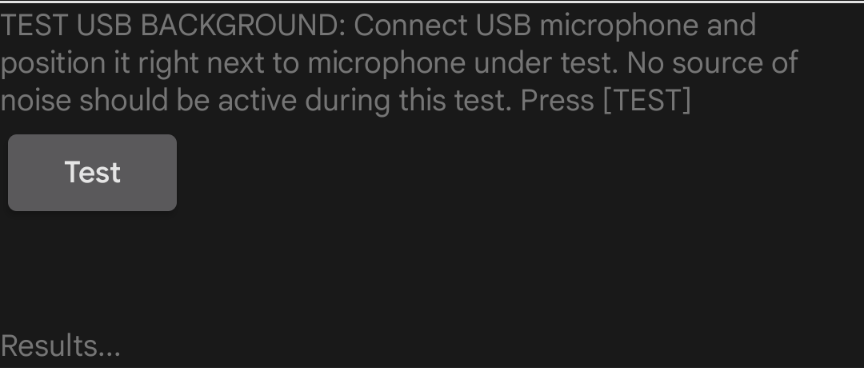

      รูปที่ 25 กำลังทดสอบ

5. วิธีทดสอบสัญญาณรบกวนจาก USB

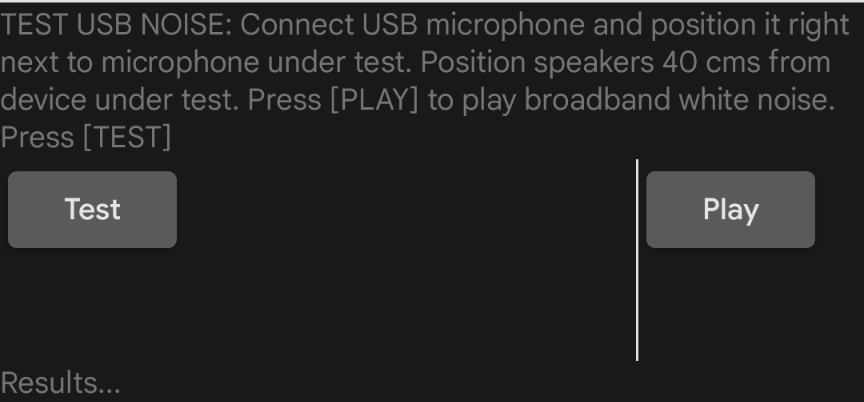

   1. วางไมโครโฟน USB ในตำแหน่งเดียวกับในการทดสอบก่อนหน้านี้
   2. แตะเล่น ลำโพงเล่นเสียงรบกวนแบบบรอดแบนด์
   3. แตะทดสอบ การทดสอบจะทํางานและแสดงผลลัพธ์บนหน้าจอ

6. ดูผลลัพธ์ของทั้ง 4 ส่วนของการทดสอบ ทำซ้ำส่วนต่างๆ ตามต้องการ



   รูปที่ 26 ผลการทดสอบ

7. หากการทดสอบผ่าน ให้กดเครื่องหมายถูกสีเขียว หากการทดสอบไม่สำเร็จ ให้กด !
