Android 12 Camera Image Test Suite 版本資訊

Android 12 版本包含多項 Camera ITS 變更。本頁面將歸納出四種廣泛類別的異動：

• 重構為 Python 3
• 採用 Mobly 測試架構
• 測試變更
• 新測試

重構為 Python 3

由於 Python 2.7 已於 2020 年 1 月淘汰，因此我們將整個 Camera ITS 程式碼庫重構為 Python 3。Android 12 必須使用下列 Python 版本和程式庫：

• Python 3.7.9 或 Python 3.7.10
• OpenCV 3.4.2
• Numpy 1.19.2
• Matplotlib 3.3.2
• Scipy 1.5.2
• pySerial 3.5
• Pillow 8.1.0
• PyYAML 5.3.1

主要測試啟動器 tools/run_all_tests.py 與 Android 11 以下版本相同，並重構為 Python 3。

所有個別測試都會經過重構，並使用 tests/its_base_test.py 中定義的新測試設定類別。大多數測試名稱和功能維持不變。 在 Android 12 中，所有個別測試現在都會載入場景。雖然每個測試的場景載入作業會增加整體測試時間，但可讓您偵錯個別測試。

如要進一步瞭解個別測試的變更，請參閱「測試變更」。

下列 Python 模組已重構，並變更名稱：

• pymodules/its/caps.py → utils/camera_properties_utils.py
• pymodules/its/cv2image.py → utils/opencv_processing_utils.py
• pymodules/its/device.py → utils/its_session_utils.py
• pymodules/its/error.py → utils/error_util.py
• pymodules/its/image.py → utils/image_processing_utils.py
• pymodules/its/objects.py → utils/capture_request_utils.py
• pymodules/its/target.py → utils/target_exposure_utils.py
• tools/hw.py → utils/sensor_fusion_utils.py

採用 Mobly 測試架構

Mobly 是以 Python 為基礎的測試架構，支援需要多個裝置和自訂硬體設定的測試案例。相機 ITS 使用 Mobly 測試基礎架構，可更妥善地控制及記錄測試。

相機 ITS 使用 Mobly 測試基礎架構，可更妥善地控制及記錄測試。Mobly 是以 Python 為基礎的測試架構，支援需要多個裝置和自訂硬體設定的測試案例。如要進一步瞭解 Mobly，請參閱 google/mobly。

config.yml 檔案

使用 Mobly 架構時，您可以在 its_base_test 類別中設定受測裝置 (DUT) 和圖表平板電腦。config.yml (YAML) 檔案用於建立 Mobly 測試平台。您可以在這個設定檔中設定多個測試平台，例如平板電腦和感應器融合測試平台。在每個測試平台控制器的部分中，您可以指定 device_ids，找出適合測試執行器的 Android 裝置。除了裝置 ID 之外，平板電腦 brightness、chart_distance、debug_mode、camera_id 和 scene_id 等其他參數也會在測試類別中傳遞。常見的測試參數值包括：

brightness: 192  (all tablets except Pixel C)
chart_distance: 31.0  (rev1/rev1a box for FoV < 90° cameras)
chart_distance: 22.0 (rev2 test rig for FoV > 90° cameras)

平板電腦測試

如要進行平板電腦測試，測試平台名稱中必須包含 TABLET 關鍵字。初始化期間，Mobly 測試執行器會初始化 TestParams，並將其傳遞至個別測試。

以下是平板電腦執行作業的 config.yml 檔案範例。

TestBeds:
  - Name: TEST_BED_TABLET_SCENES
    # Test configuration for scenes[0:4, 6, _change]
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut
          - serial: 5B16001229
            label: tablet

    TestParams:
      brightness: 192
      chart_distance: 22.0
      debug_mode: "False"
      chart_loc_arg: ""
      camera: 0
      scene: <scene-name>  # if <scene-name> runs all scenes

您可以使用 tools/run_all_tests.py 叫用測試平台。如果沒有任何命令列值，測試會使用 config.yml 檔案值執行。此外，您可以使用類似 Android 11 以下版本的指令，在指令列中覆寫 camera 和 scene 設定檔值。

例如：

python tools/run_all_tests.py
python tools/run_all_tests.py camera=1
python tools/run_all_tests.py scenes=2,1,0
python tools/run_all_tests.py camera=1 scenes=2,1,0

感應器融合測試

如要進行感應器融合測試，測試平台名稱必須包含關鍵字 SENSOR_FUSION。正確的測試平台取決於測試的場景。Android 12 支援 Arduino 和 Canakit控制器，可進行感應器融合。

以下是感應器融合執行的 config.yml 檔案範例。

Testbeds
  - Name: TEST_BED_SENSOR_FUSION
    # Test configuration for sensor_fusion/test_sensor_fusion.py
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut

    TestParams:
      fps: 30
      img_size: 640,480
      test_length: 7
      debug_mode: "False"
      chart_distance: 25
      rotator_cntl: arduino         # cntl can be arduino or canakit
      rotator_ch: 1
      camera: 0

如要使用感應器融合測試裝置執行感應器融合測試，請使用：

python tools/run_all_tests.py scenes=sensor_fusion
python tools/run_all_tests.py scenes=sensor_fusion camera=0

多個測試平台

設定檔中可以包含多個測試平台。最常見的組合是同時使用平板電腦測試平台和感應器融合測試平台。

以下是 config.yml 檔案範例，其中包含平板電腦和感應器融合測試平台。

Testbeds
  - Name: TEST_BED_TABLET_SCENES
    # Test configuration for scenes[0:4, 6, _change]
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut
          - serial: 5B16001229
            label: tablet

    TestParams:
      brightness: 192
      chart_distance: 22.0
      debug_mode: "False"
      chart_loc_arg: ""
      camera: 0
      scene: <scene-name>  # if <scene-name> runs all scenes

  - Name: TEST_BED_SENSOR_FUSION
    # Test configuration for sensor_fusion/test_sensor_fusion.py
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut

    TestParams:
      fps: 30
      img_size: 640,480
      test_length: 7
      debug_mode: "False"
      chart_distance: 25
      rotator_cntl: arduino         # cntl can be arduino or canakit
      rotator_ch: 1
      camera: 0

手動測試

Android 12 仍支援手動測試。不過，測試平台必須在測試平台名稱中使用 MANUAL 關鍵字，將測試識別為測試。此外，測試平台不得包含平板電腦 ID。

以下是手動測試的 config.yml 檔案範例。

TestBeds:
  - Name: TEST_BED_MANUAL
    Controllers:
        AndroidDevice:
          - serial: 8A9X0NS5Z
            label: dut

    TestParams:
      debug_mode: "False"
      chart_distance: 31.0
      camera: 0
      scene: scene1

測試沒有平板電腦的場景

您可以使用 TEST_BED_TABLET_SCENES 或 TEST_BED_MANUAL 測試場景 0 和場景 5。不過，如果使用 TEST_BED_TABLET_SCENES 進行測試，即使未使用平板電腦，平板電腦也必須連線，且平板電腦序號 ID 必須有效，因為測試類別設定會為平板電腦指派序號 ID 值。

執行個別測試

個別測試只能用於偵錯，因為測試結果不會回報給 CTS Verifier。由於無法在 camera 和 scene 的指令列中覆寫 config.yml 檔案，因此這些參數在相關個別測試的 config.yml 檔案中必須正確無誤。此外，如果設定檔中有多個測試平台，您必須使用 --test_bed 標記指定測試平台。例如：

python tests/scene1_1/test_black_white.py --config config.yml --test_bed TEST_BED_TABLET_SCENES

測試構件

在 Android 12 中，Camera ITS 的測試構件儲存方式與 Android 11 以下版本類似，但有以下變更：

• 為清楚起見，測試構件 /tmp 目錄已在 8 個字元的隨機字串前加上 CameraITS_。
• 測試輸出內容和錯誤會儲存在每個測試的 test_log.DEBUG 中，而不是 test_name_stdout.txt 和 test_name_stderr.txt。
• 每個個別測試的 DUT 和平板電腦 logcat 都儲存在 /tmp/CameraITS_######## 目錄中，方便您進行偵錯，因為偵錯 3A 問題所需的所有資訊都會記錄下來。

測試變更

在 Android 12 中，平板電腦場景是 PNG 檔案，而非 PDF 檔案。使用 PNG 檔案可讓更多平板電腦型號正確顯示場景。

scene0/test_jitter.py

這項test_jitter測試會在 Android 12 的實體隱藏式攝影機上執行。

scene1_1/test_black_white.py

在 Android 12 中，test_black_white 具有 test_black_white 和 test_channel_saturation 的功能。

下表說明 Android 11 中的兩項個別測試。

下表說明 Android 12 中合併的測試：scene1_1/test_black_white.py。

scene1_1/test_burst_sameness_manual.py

這項test_burst_sameness_manual測試會在 Android 12 的實體隱藏式攝影機上執行。

scene1_2/test_tonemap_sequence.py

test_tonemap_sequence 測試會在 Android 12 的「有限」攝影機上執行。

scene1_2/test_yuv_plus_raw.py

這項test_yuv_plus_raw測試會在 Android 12 的實體隱藏式攝影機上執行。

scene2_a/test_format_combos.py

test_format_combos 測試會在 Android 12 的「有限」攝影機上執行。

scene3/test_flip_mirror.py

test_flip_mirror 測試會在 Android 12 的「有限」攝影機上執行。

scene4/test_aspect_ratio_and_crop.py

Android 12 已重構 scene4/test_aspect_ratio_and_crop.py 中的圓圈尋找作業。

舊版 Android 採用一種方法，在父項輪廓 (正方形) 內尋找子項輪廓 (圓形)，並使用大小和顏色篩選器。Android 12 採用一種方法，先找出所有輪廓，然後找出最圓形的特徵進行篩選。如要過濾螢幕上多餘的圓圈，必須達到最低輪廓面積，且圓圈輪廓必須為黑色。

輪廓及其選取條件如下圖所示。

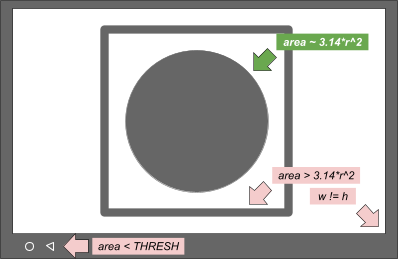

圖 1. 輪廓和選取條件的概念圖

Android 12 方法較簡單，可解決部分螢幕平板電腦的裁剪邊界框問題。系統會記錄所有候選圓圈，以利進行偵錯。

在 Android 12 中，系統會針對 FULL 和 LEVEL3 裝置執行裁剪測試。Android 11 以下版本會略過 FULL 裝置的裁剪測試斷言。

下表列出test_aspect_ratio_and_crop.py的斷言，這些斷言對應於特定裝置層級和第一個 API 層級。

scene4/test_multi_camera_alignment.py

方法 undo_zoom() 已重構，可更準確地計算感應器上的裁剪內容，這些感應器與擷取的長寬比不符。scene4/test_multi_camera_alignment.py

Android 11 Python 2 程式碼

zoom_ratio = min(1.0 * yuv_w / cr_w, 1.0 * yuv_h / cr_h)
circle[i]['x'] = cr['left'] + circle[i]['x'] / zoom_ratio
circle[i]['y'] = cr['top'] + circle[i]['y'] / zoom_ratio
circle[i]['r'] = circle[i]['r'] / zoom_ratio

Android 12 Python 3 程式碼

yuv_aspect = yuv_w / yuv_h
relative_aspect = yuv_aspect / (cr_w/cr_h)
if relative_aspect > 1:
  zoom_ratio = yuv_w / cr_w
  yuv_x = 0
  yuv_y = (cr_h - cr_w / yuv_aspect) / 2
else:
  zoom_ratio = yuv_h / cr_h
  yuv_x = (cr_w - cr_h * yuv_aspect) / 2
  yuv_y = 0
circle['x'] = cr['left'] + yuv_x + circle['x'] / zoom_ratio
circle['y'] = cr['top'] + yuv_y + circle['y'] / zoom_ratio
circle['r'] = circle['r'] / zoom_ratio

sensor_fusion/test_sensor_fusion.py

在 Android 12 中，感應器融合測試新增了偵測圖片中特徵的方法。

在 Android 12 以下版本中，系統會使用整張圖片找出最佳 240 項特徵，然後遮蓋中央 20% 的部分，避免出現捲簾快門效果，最低特徵需求為 30 項。

如果這個方法找到的特徵不足，Android 12 會先將特徵偵測區域遮蓋至中央 20%，並將特徵上限設為特徵最低需求的兩倍。

下圖顯示 Android 11 和 Android 12 功能偵測的差異。提高最低特徵需求門檻會導致系統偵測到品質不佳的特徵，並對評估結果造成負面影響。

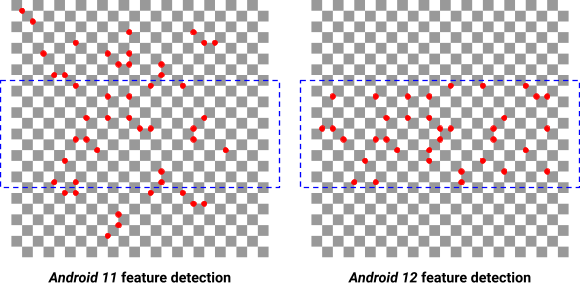

圖 2. Android 11 和 Android 12 的功能偵測差異

新測試

scene0/test_solid_color_test_pattern.py

Android 12 已啟用新測試 test_solid_color_test_pattern。所有攝影機都會啟用這項測試，詳情請參閱下表。

必須啟用純色測試模式，才能支援相機隱私權模式。 test_solid_color_test_pattern 測試會確認實心 YUV 圖片輸出內容，顏色由所選模式定義，且圖片顏色會根據規格變更。

參數

• cameraPrivacyModeSupport：判斷攝影機是否支援隱私保護模式。
• android.sensor.testPatternMode：設定測試模式。 這項測試使用 SOLID_COLOR。
• android.sensor.testPatternData：設定測試模式的 R、Gr、Gb、G 測試模式值。

如要瞭解純色測試模式，請參閱 SENSOR_TEST_PATTERN_MODE_SOLID_COLOR。

方法

系統會擷取所設參數的 YUV 影格，並驗證圖片內容。測試模式會直接從影像感應器輸出，因此不需要特定場景。如果支援 PER_FRAME_CONTROL，系統會為測試的每項設定擷取單一 YUV 影格。如果系統不支援 PER_FRAME_CONTROL，則只會擷取四個影格，並分析最後一個影格，盡可能擴大 LIMITED 相機的測試涵蓋範圍。

YUV 擷取內容會設為完全飽和的 BLACK、WHITE、RED、GREEN 和 BLUE 測試模式。由於測試模式定義是依據感應器 Bayer 模式，因此必須為每個顏色設定色彩通道，如下表所示。

斷言表

下表說明 test_solid_color_test_pattern.py 的測試斷言。

效能類別測試

scene2_c/test_camera_launch_perf_class.py

確認前置和後置主鏡頭的啟動時間均少於 500 毫秒，且場景為 scene2_c 臉部場景。

scene2_c/test_jpeg_capture_perf_class.py

驗證前置和後置主鏡頭在 scene2_c 臉部場景中，1080p JPEG 擷取延遲時間是否少於 1 秒。
