Testes MIDI do CTS Verifier

Os testes a seguir verificam se o sistema de interface digital para instrumentos musicais (MIDI) e a API C ou C++ associada (para o teste MIDI nativo) e a API de linguagem Java (para o teste MIDI do Java) funcionam conforme o esperado.

Siga as etapas da seção correspondente à sua versão do Android.

Periféricos obrigatórios (Android 16 ou mais recente)

Antes de executar os testes MIDI do CTS-V, você precisa ter estes periféricos:

• Um MIDI USB com cabos de loopback associados, como o Presonus Audio Box 96 com um cabo MIDI DIN de 5 pinos padrão
• Um MIDI Bluetooth com cabos associados, como o CME WIDI Jack com um cabo MIDI TRS de 2,5 mm

Exemplos de periféricos MIDI com cabos de loopback associados são mostrados nas figuras a seguir:

Figura 1. A parte frontal de uma interface de áudio USB com portas MIDI de entrada/saída.

Figura 2. A parte de trás de uma interface de áudio USB com portas MIDI de entrada/saída.

Figura 3. Um cabo MIDI DIN de cinco pinos padrão.

Figura 4. Uma interface MIDI Bluetooth com DIN de 5 pinos.

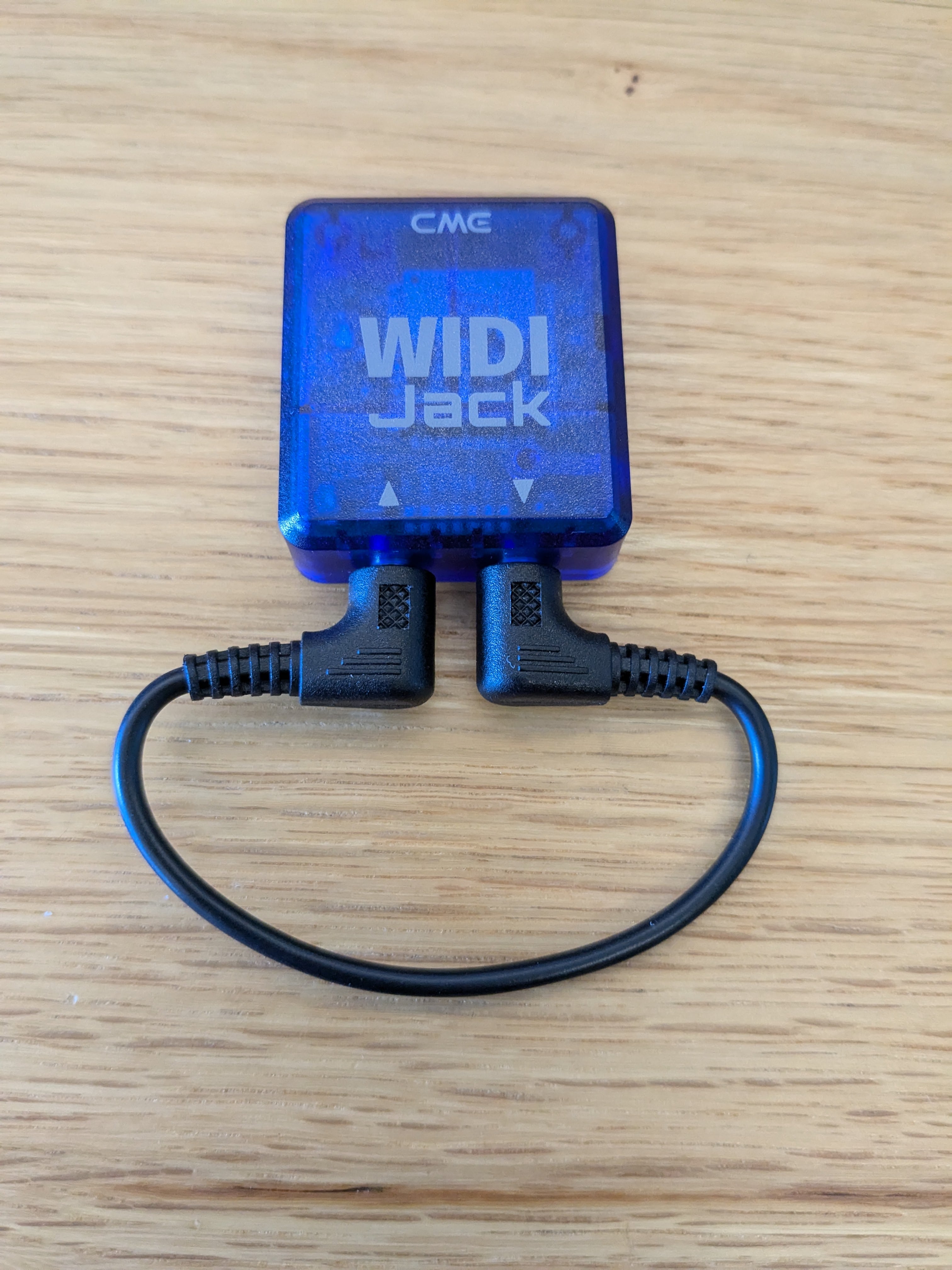

Figura 5. Uma interface MIDI Bluetooth com loopback.

Periféricos obrigatórios (Android 15 ou versões anteriores)

Antes de executar os testes MIDI CTS-V, você precisa ter um periférico MIDI com cabos de loopback associados. Exemplos de periféricos MIDI com cabos de loopback associados são mostrados nas figuras a seguir:

Figura 6. A parte frontal de uma interface de áudio USB com portas MIDI de entrada/saída.

Figura 7. A parte de trás de uma interface de áudio USB com portas MIDI de entrada/saída.

Figura 8. Um cabo MIDI DIN de cinco pinos padrão.

Figura 9. Uma interface MIDI Bluetooth, como a Yamaha MD-BT01 ou a Roland WM-1.

Testes de loopback

Todos os testes de loopback enviam um conjunto de mensagens MIDI pelo periférico de teste, fazem um loop de retorno desses dados e monitoram a entrada desse dispositivo para verificar se os dados recebidos correspondem aos dados enviados.

Todos os testes a seguir precisam ser aprovados antes de serem marcados como aprovados no app.

Testar loopback USB MIDI

1. No periférico de interface USB Audio/MIDI, conecte a entrada MIDI à saída MIDI com um cabo MIDI DIN de 5 pinos padrão.
2. Conecte o periférico da interface USB Audio/MIDI ao dispositivo em teste DUT. Quando o DUT reconhece o periférico conectado, a tela de teste mostra os nomes dos dispositivos (entrada e saída) e disponibiliza o botão Test USB MIDI Interface.
3. Toque em Testar interface USB MIDI.
4. Aguarde a conclusão do teste e confira os resultados informados na tela de teste.

Testar o loopback MIDI virtual

Nenhum hardware externo é necessário para este teste.

1. Toque em Testar interface MIDI virtual.
2. Aguarde a conclusão do teste e confira os resultados informados na tela de teste.

Testar loopback MIDI Bluetooth (Android 16 ou mais recente)

As etapas a seguir descrevem como testar o loopback MIDI do Bluetooth no Android 16 ou versões mais recentes:

1. Faça o download e instale o app MIDI BLE Connect no Google Play.
2. (Opcional) Se o periférico Bluetooth oferecer suporte a loopback, por exemplo, o CME WIDI Jack na Figura 5, pule esta etapa. Caso contrário, siga estas etapas:
   1. No periférico de interface USB Audio/MIDI, conecte a interface MIDI Bluetooth aos conectores de entrada e saída MIDI na parte de trás da interface USB Audio/MIDI. Os conectores DIN de cinco pinos na interface Bluetooth MIDI têm direcionalidade específica:
      • O plugue INPUT na interface Bluetooth MIDI precisa se conectar à entrada INPUT na interface USB Audio/MIDI.
      • O plugue OUTPUT na interface Bluetooth MIDI precisa se conectar à entrada OUTPUT na interface USB Audio/MIDI.
   2. Conecte o periférico da interface USB Audio/MIDI ao DUT.
3. Execute o app MIDI BLE Connect. Procure o dispositivo MIDI Bluetooth. Selecione este dispositivo MIDI Bluetooth.
4. Quando o DUT reconhece o periférico conectado, a tela de teste mostra os nomes dos dispositivos (entrada e saída) e disponibiliza o botão Test Bluetooth MIDI Interface.
5. Toque em Testar interface MIDI Bluetooth.
6. Aguarde a conclusão do teste e confira os resultados informados.

Testar loopback MIDI Bluetooth (Android 15 ou versões anteriores)

As etapas a seguir descrevem como testar o loopback MIDI Bluetooth no Android 15 ou versões anteriores:

1. Faça o download e instale o app MIDI BLE Connect no Google Play.
2. No periférico de interface USB Audio/MIDI, conecte a interface MIDI Bluetooth aos conectores de entrada e saída MIDI na parte de trás da interface USB Audio/MIDI. Os conectores na interface Bluetooth MIDI têm direcionalidade específica:
   • O plugue INPUT na interface Bluetooth MIDI precisa se conectar à tomada INPUT na interface USB Audio/MIDI.
   • O plugue OUTPUT na interface Bluetooth MIDI precisa se conectar à entrada OUTPUT na interface USB Audio/MIDI.
3. Conecte o periférico da interface USB Audio/MIDI ao DUT.
4. Execute o app MIDI BLE Connect. Procure o dispositivo MIDI Bluetooth conectado ao periférico USB. Selecione este dispositivo MIDI Bluetooth.
5. Quando o DUT reconhece o periférico conectado, a tela de teste mostra os nomes dos dispositivos (entrada e saída) e disponibiliza o botão Bluetooth USB MIDI Interface.
6. Toque em Interface MIDI USB Bluetooth.
7. Aguarde a conclusão do teste e confira os resultados informados na tela de teste.
