執行音訊架構 CTS 驗證工具測試

音訊架構 CTS-V 測試需要人工介入和一些外部硬體，包括音訊迴送轉接器、USB 至類比轉接器或介面、USB 參考麥克風和外部喇叭。

如要存取本頁的測試，請參閱一般操作說明。

迴圈延遲時間測試

音訊迴路延遲測試會測量從產生音訊信號到偵測到同一個信號的總時間。這項時間測量值可用來間接評估音訊系統的整體延遲。

延遲時間是透過多個資料路徑進行測量，包括：

• 音箱到麥克風
• USB 音訊輸出至輸入
• 3.5 公釐類比輸出至輸入 (如果裝置支援)

選取周邊裝置

如果裝置有 3.5 公釐類比耳機插孔，您需要音訊迴送轉接器或插頭。這個轉接器內含電子元件，可將音訊輸出訊號重新導回音訊輸入端。

圖 1. 音訊迴送插頭。

測試 USB 有兩種方法。第一個選項是使用連接至 USB 至類比轉換器的 音訊迴路裝置，如以下圖所示：

圖 2. 音訊迴路插頭連接至 USB 至類比轉接器。

第二個選項是使用 USB 音訊介面，並搭配連接輸出端和輸入端的傳輸線。

以下操作說明適用於 Presonus AudioBox USB 96 裝置：

1. 將輸入 1 連接器連接至主輸出 L。
2. 將輸入 2 連接器接到主輸出 R。
3. 將輸入 1 旋鈕設為直立。
4. 將輸入 2 旋鈕設為直立。
5. 將「Phones」旋鈕設為 0。
6. 將「Mixer」旋鈕設為最右側，以便播放。

7. 將主旋鈕設為從直上方左轉約 45 度 (約為時鐘的 10:30)。



   圖 3. 設定正確的 USB 音訊介面。



   圖 4. 正面顯示正確連接的 USB 音訊介面。

執行音訊回送延遲時間測試

設定所選外接裝置後，請執行音訊迴路延遲測試，以便測量 DUT 支援的所有路徑的迴路延遲時間：

1. 測試內建揚聲器與內建麥克風 (揚聲器或麥克風路徑)：

   • 請在安靜的房間中進行這項測試。
   • 將 DUT 平放在桌上。如果 DUT 裝在保護殼中，您可能需要將保護殼取下。
   • 輕觸「開始」，即可使用揚聲器或麥克風路線。系統會播放一系列的雜訊爆裂聲，並在測試程序結束時顯示揚聲器或麥克風路徑的結果。您可能需要調整音量，才能取得足夠的可信度值。

2. 如果 DUT 沒有類比耳機插孔，請略過這個步驟。否則，請測試類比耳機插孔：

   • 將迴送式插頭插入 DUT 上的類比耳機插孔。這樣一來，系統就會啟用此路線的「Start」按鈕。
   • 輕觸「開始」。同一系列的雜訊爆發會透過耳機插孔傳送，並測量延遲時間。您可能需要調整音量，才能取得足夠的信心值。

3. 如果待測裝置沒有實作 USB 主機模式的 USB 通訊埠，請略過這個步驟。否則，請測試 USB 連接埠：

   • 將 USB 迴圈裝置 (轉接器和迴圈插頭，或 USB 介面搭配適當的迴圈傳輸線) 連接至 DUT。
   • 輕觸「開始」。同一系列的雜訊突發會透過 USB 變壓器或介面傳送，並測量延遲時間。您可能需要調整音量，才能取得足夠的信心值。

4. 回報結果：

   • 如果所有路徑都符合 Android CDD 中列出的條件，請將測試標示為通過。
   • 如果任何路徑不符合條件，請將測試標示為失敗。

執行音訊頻率線測試

這項測試會使用音訊迴路隨身碟，分析 3.5 公釐類比耳機插孔的左右聲道音訊輸出。這項測試會使用插頭的麥克風回饋擷取音訊，並計算各頻道的頻率響應。

每個頻道都會套用每個頻帶 (四個頻帶中) 預期的最小能量條件。

如何執行這項測試：

1. 請按照一般操作說明進行測試。

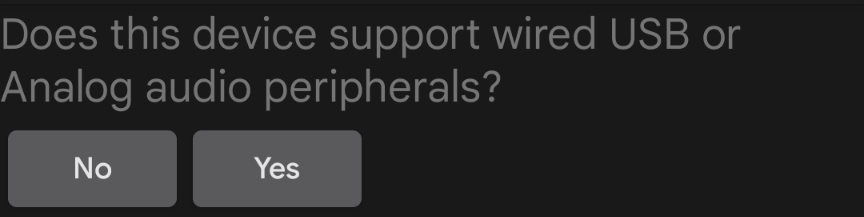

2. 輕觸「是」或「否」，回報裝置是否有實體耳機孔。如果沒有實體連接埠，請將測試標示為通過。



   圖 5. 音訊頻率線。

3. 將迴授插頭連接至耳機連接器 (請參閱「迴授延遲測試」)。

4. 輕觸「LOOPBACK PLUG READY」。

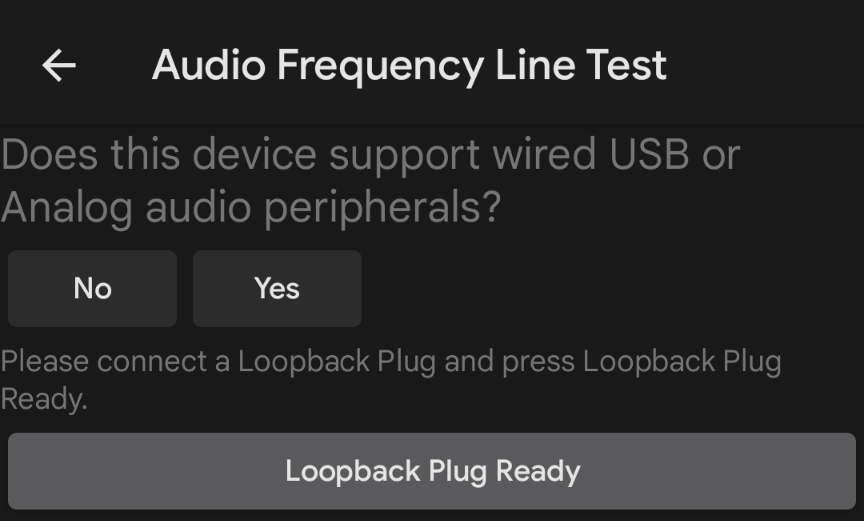

   圖 6. 回送插座就緒。

5. 輕觸「測試」，然後等待測試完成。

6. 測試完成後，請在測試畫面上查看結果。

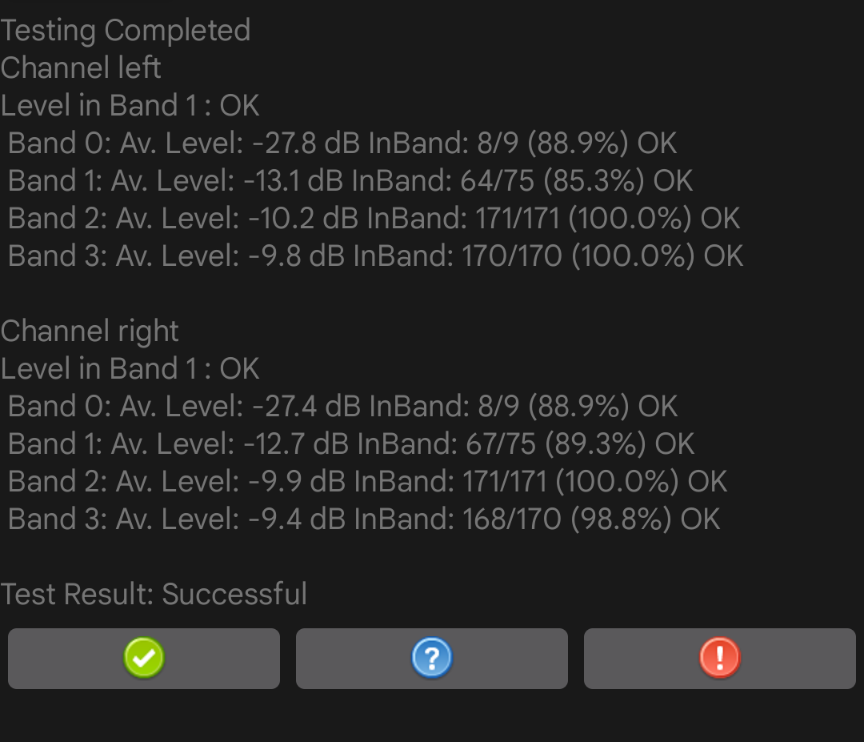

   圖 7. 測試完成。

7. 如果測試通過，請按下綠色勾號。如果測試失敗，請按下 !。

執行音訊頻率喇叭測試

這項測試會使用外接式 USB 參考麥克風擷取的信號，評估喇叭的頻率響應。

參考麥克風可提供平坦、未經調色的音訊回應。這類麥克風通常用於分析和測量設備。

建議的參考麥克風特性最低值：

• 100 Hz 至 20 kHz 範圍的平坦頻率響應：+/- 2 dB 信噪比 70 dB (A 加權)
• 在 127 dB SPL 下，1000 Hz 的 THD 比率低於 1%

建議使用的麥克風包括 miniDSP USB 校正測量麥克風和 Dayton Audio UMM-6 USB 測量麥克風。

如何執行測試：

1. 將 USB 參考麥克風連接至 DUT，並將麥克風放在離 DUT 20 公分遠的地方，且與螢幕中心成直角：



   圖 8. 測試中的裝置。

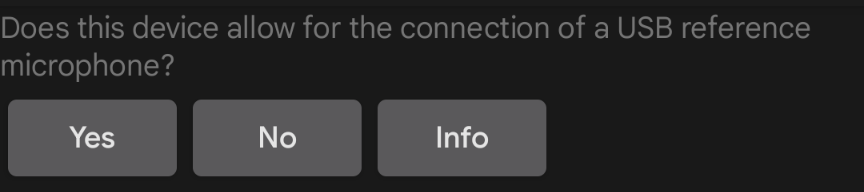

2. 輕觸「USB 參考麥克風就緒」。



   圖 9.麥克風已就緒。

3. 輕觸「測試」，然後等待測試完成。

4. 測試完成後，請在測試畫面上查看結果。

5. 如果測試通過，請按下綠色勾號。如果測試失敗，請按下 !。

執行音訊頻率麥克風測試

這項測試需要外部喇叭 (用於白噪音音源) 和 USB 參考麥克風，以便校正 DUT 的內部麥克風。揚聲器不必有平坦的頻率響應，但必須從低頻率 (100 Hz) 到高頻率 (20 kHz) 提供良好的覆蓋率。

如何執行測試：

1. 回報 DUT 是否有實體音訊輸出埠。如果沒有，請將測試標示為通過。

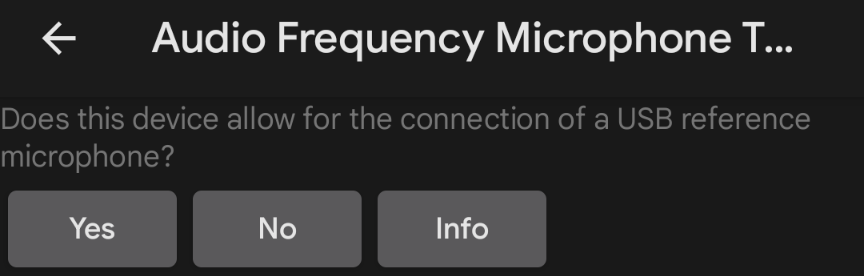

   圖 10. 音訊麥克風測試。

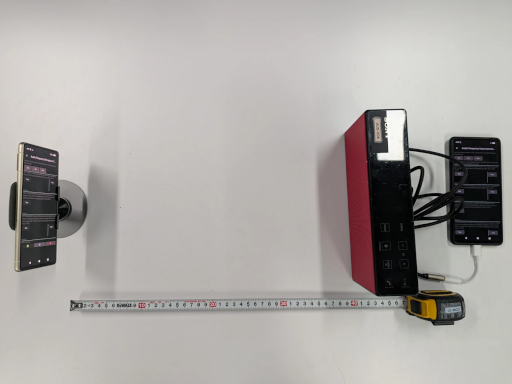

2. 將揚聲器置於與 DUT 螢幕中央垂直的 40 公分處。



   圖 11. 測試中的裝置。

3. 使用耳機或線路輸出連接器，將外接喇叭連接至 DUT。拔除連接至 DUT 的任何 USB 麥克風。

4. 輕觸「外部喇叭已就緒」。



   圖 12. 正在進行測試。

5. 輕觸「TEST 1」，然後等待測試完成。測試完成後，結果會顯示在測試畫面上：



   圖 13. 測試結果。

6. 將 USB 參考麥克風連接至 DUT。保持外接喇叭連線，並將麥克風置於 DUT 內建麥克風旁，指向外接喇叭。

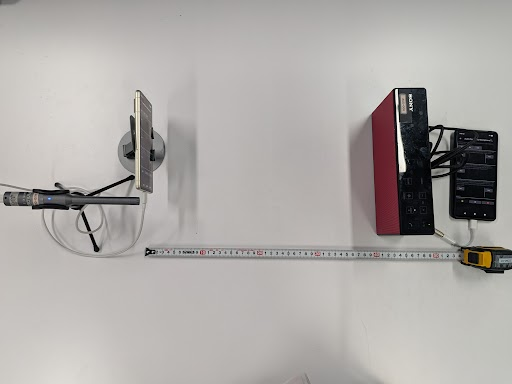

   圖 14. 裝置位置。



   圖 15. 麥克風位置。

7. 輕觸「USB 參考麥克風就緒」。



   圖 16. 麥克風已就緒。

8. 輕觸「TEST 2」，然後等待測試完成。測試完成後，結果會顯示在測試畫面上：



   圖 17. 測試完成。

9. 記錄測試結果。

執行未經處理的音訊頻率測試

除了 USB 參考麥克風和外接喇叭外，這項測試還需要音壓級 (SPL) 計量器。

如果 DUT 定義了未經處理的音訊頻率功能，則必須通過這項測試的所有部分。如果 DUT 未定義這項功能，即使並非所有部分都通過測試，測試仍可通過。

如何執行測試：

1. 使用耳機或線路輸出連接器，將外接喇叭連接至 DUT。拔除連接至 DUT 的任何 USB 麥克風。



   圖 18. DUT 設定。

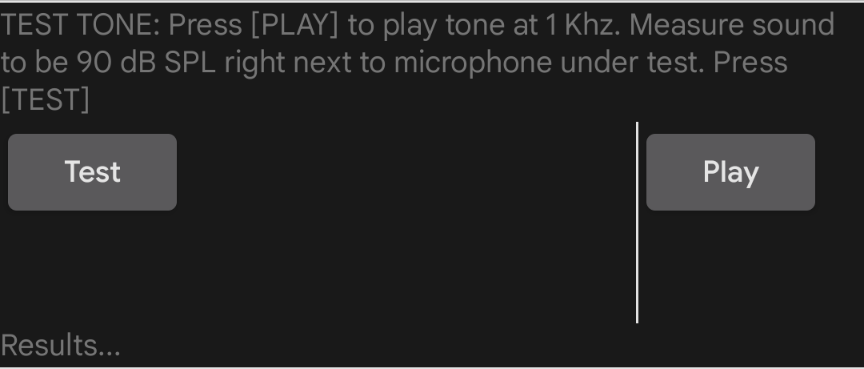

2. 如何進行音調測試：

   1. 輕觸「播放」。

   2. 將 SPL 計量儀移到喇叭前，直到它偵測到 94 dB SPL 的聲壓級為止。

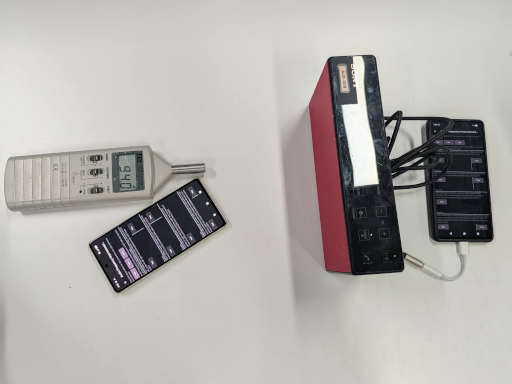

      圖 19. 測試音設定。

   3. 將 SPL 測量儀在喇叭前後來回移動，並保持與喇叭保持在同一條直線上。請記下這個位置。



      圖 20. SPL 音量計放置位置。

   4. 移動 DUT，並將麥克風放在上一個步驟中相同的位置。

   5. 輕觸「測試」。DUT 會執行短暫的音訊擷取作業，並自動停止播放。如有需要，您可以輕觸「停止」來停止播放。



      圖 21. 音訊擷取。

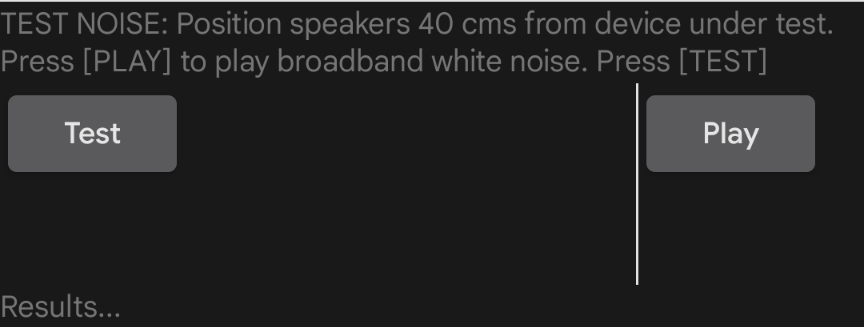

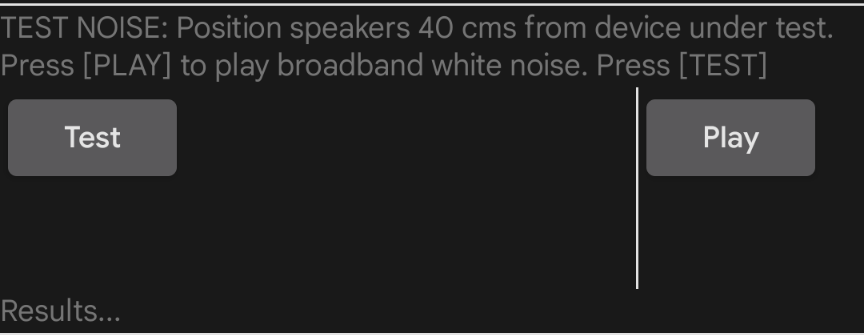

3. 如何進行噪音測試：

   1. 將喇叭垂直放置在 DUT 螢幕中央，距離 40 公分。



      圖 22. 音箱擺放位置。

   2. 輕觸「播放」。

   3. 輕觸「TEST」，然後等待測試完成。測試完成後，系統會自動停止播放。



      圖 23. 正在執行測試。

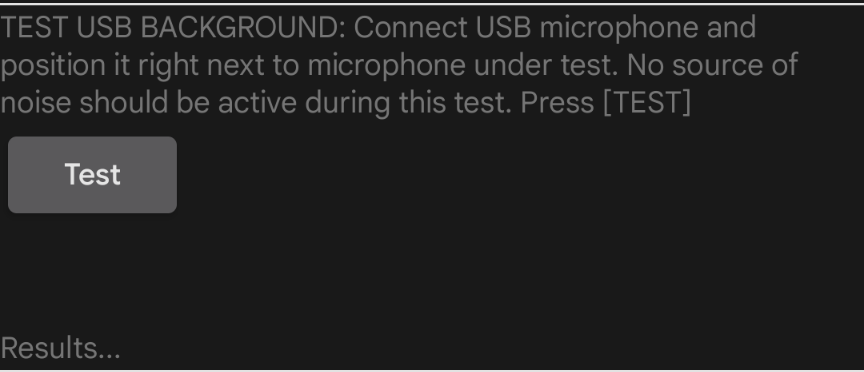

4. 如何測試 USB 背景：

   1. 將 USB 參考麥克風連接至 DUT，並將其置於 DUT 內部麥克風附近。

   2. 輕觸「測試」。測試執行完畢，並在畫面上顯示結果。



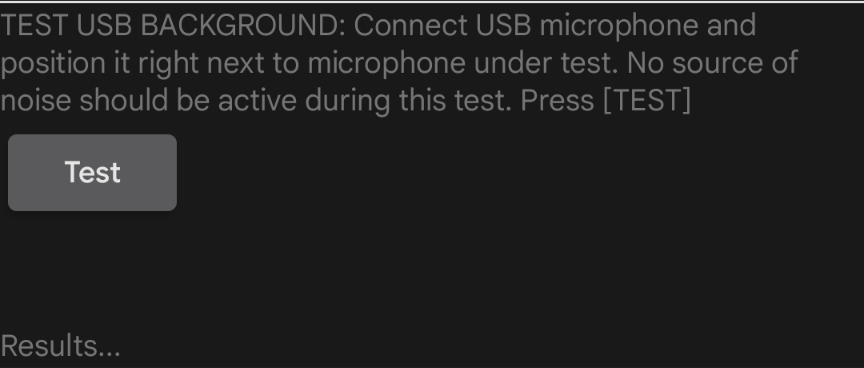

      圖 24. USB 參考麥克風。



      圖 25. 正在執行測試。

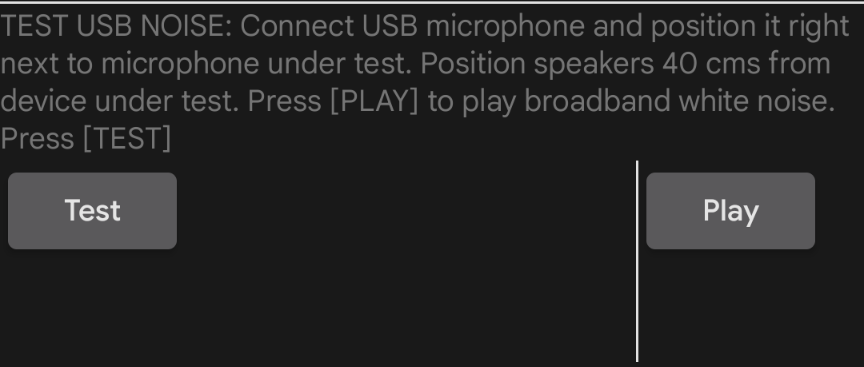

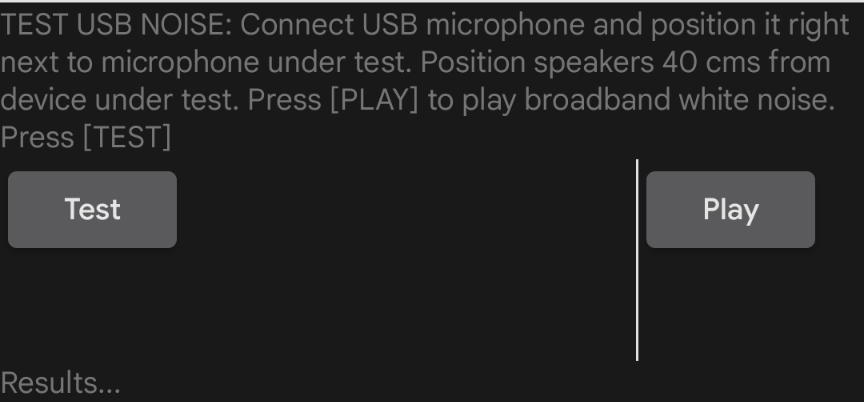

5. 如何測試 USB 雜訊：

   1. 將 USB 麥克風放在與上次測試相同的位置。
   2. 輕觸「播放」。喇叭發出廣播雜訊。
   3. 輕觸「測試」。測試執行完畢，並在畫面上顯示結果。

6. 查看測驗的所有四個部分的結果。視需要重複執行這些步驟。



   圖 26. 測試結果。

7. 如果測試通過，請按下綠色勾號。如果測試失敗，請按下 !。
